Feuchte- und Temperatursensor / Pt100 TS60 series

USB4GM12-Steckverbinder

Übersicht
Der TS60x ist ein 4G-Temperatur- und Feuchtigkeitssensor, entwickelt für zuverlässiges Cold-Chain-Monitoring bei Lagerung und Transport von Lebensmitteln und Pharmazeutika. Er liefert kontinuierliche, nachvollziehbare Messdaten und Ereigniswarnungen zur Reduzierung von Verlusten, Einhaltung von Vorschriften und Sicherung der Produktqualität.

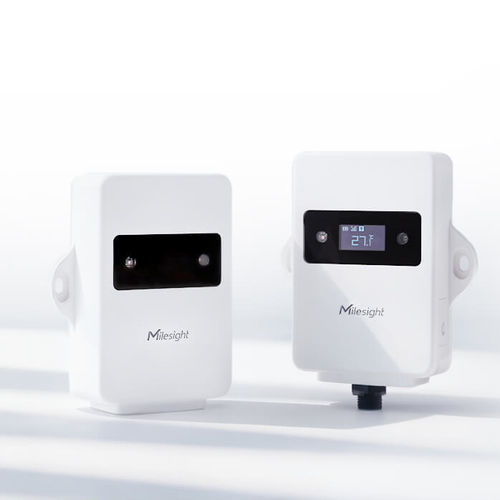

Produktvarianten

• TS601 — interne Messversion mit Status-LED.
• TS602 — externe Sondenversion mit 0,96-Zoll-OLED-Display und 5-poligem M12-Anschluss für TH / DS18B20 / PT100-Sonden.

Hauptfunktionen & Merkmale

• Mobile Konnektivität: LTE Cat.1 (4G) für großflächiges Fernmonitoring und Echtzeitalarme.
• Mehrparameter-Messung: Temperatur, Luftfeuchte, Umgebungslicht (Türöffnungs-Erkennung), Neigung/Position (Erkennung abnormaler Bewegungen) und zellbasierte Standortmeldung.
• IP67-zertifizierte Mehrschichtabdichtung zum Schutz vor Kondensation und Feuchtigkeitseintritt für den Kältekettenbetrieb.
• Lang lebiger, austauschbarer Batteriehalter (typisch bis zu ~4,8 Jahre unter spezifizierten Meldebedingungen).
• Flexible Montage: Kabelbinder, 3M-Klebeband, Wandbefestigung oder magnetische Montage (magnetisches Zubehör optional).
• Unterstützung mehrerer Sonden (TS602): PT100, DS18B20 und TH-Typ Sonden für Luft- oder Kernmessungen von Produkten.
• Intelligente Reporting-Strategie: Routineaggregation für Ausdauer und sofortige prioritäre Alarme bei Temperaturabweichungen, Türereignissen oder Neigungsereignissen.
• Ein-Klick-Protokollabruf zum sofortigen Herunterladen gespeicherter Gerätelogdateien.
• Flugmodus-Planung zur Aussetzung der Mobilfunkübertragung während Lufttransport (aviation compliance Workflow).
• NFC-Konfiguration für schnelle Einrichtung von Schwellwerten und Intervallen ohne Gehäuseöffnung.
• Lokale Datenspeicherung mit Retransmissionsfähigkeit nach Verbindungsverlust.

Vorteile für die Kältekettenanwendung

• Lebensmittelechter Gehäuseaufbau (ABS+PC) mit empfohlenen Montagehinweisen für Lebensmittelanwendungen.
• Spezielle Sondenoptionen und Zubehör für Lebensmittel- und Pharmaanwendungen (food-grade PT100 Varianten, thermische Pufferflaschen, Glasperlen-Puffer).
• Lichtsensor zur Erkennung von Türöffnungen und Auslösung von Ereignissen.
• Neigungssensor zur Erkennung von Stürzen, Stößen oder ungewöhnlichen Bewegungen und zur Generierung von Warnungen.
• Zellbasiertes Position Reporting zur Unterstützung bei der Nachverfolgung von Asset-Bewegungen und Vorbereitung von Übergabeprozessen.

Zubehör & Sonden-Ökosystem

• Optionale Sonden: DS18B20, PT100-Varianten (Standard/food/industriell/low-temp), thermische Pufferflaschen und Glasperlen-Puffer.
• Montagezubehör: Halterungen, magnetische Muttern, 3M-Klebeband-Kits und weitere Kälteketten-Accessoires passend für TS602.

Technische Daten

• Modell / Handelsname: TS60x (TS601 = interne Messung; TS602 = externe Sonde mit Display)
• Marke: Milesight
• Drahtlostechnologie: LTE Cat.1 (4G)
• LTE (FDD) Bänder (EMEA/Australien/NZ): B1/B3/B5/B7/B8/B20/B28
• SIM: 1 × Micro SIM (3FF) Slot, 1,8V/3V
• Anwendungsmodi: TCP / UDP / MQTT / AWS / Milesight Development Platform
• Temperatursensor (intern): Betriebsbereich -35 °C bis +70 °C; typische Genauigkeit: ±0,3 °C (-35 °C bis 0 °C), ±0,2 °C (0 °C bis 65 °C), ±0,5 °C (65 °C bis 70 °C); Auflösung ±0,1 °C
• Feuchtesensor: Bereich 0% bis 100% RH; typische Genauigkeit ±2% RH; Auflösung ±0,1% RH
• Lichtsensor: 0 bis 600 Lux; Status: Licht/Dunkel (verwendet für Türöffnungs-Erkennung)
• Geräteposition (Neigung): Normal / Kipp; Schwellenbereich -90° bis +90° auf X/Y/Z-Achsen
• Basisstations-Positionierung (zellular): meldet Länge/Breite; typische Abweichung ~1 km auf städtischen Hauptstraßen (max bis ~5 km abhängig von Bedingungen)
• Anzeige / Anzeigeelement: TS602: 0,96-Zoll OLED-Display; TS601: Status-LED (1 × Anzeige)
• Tasten & Schnittstellen: 1 × Reset/Power Taste; NFC-Setup unterstützt; Type-C Anschluss für Service-Strom
• Software & Konfiguration: NFC, USB, Power-Taste; Mobile App via NFC für Inbetriebnahme; minimale Paketintervalle: 30 min @ Temp ≤ 0 °C; 15 min @ Temp > 0 °C (konfigurierbar)
• Erweiterte Funktionen: Schwellenalarme, Datenspeicherung (bis zu 5.000 Einträge), Retransmission nach Verbindungsverlust, Ein-Klick-Log-Abruf, Flugmodus-Planung
• Stromversorgung: 2 × 2500 mAh CR18505 Li-MnO2 Batterien (intern)
• Beispiele Batterielebensdauer (typisches Szenario: 6 Reports/Tag, pro Report 8 Paketproben mit 30-min-Erfassungsintervall, Positionierung deaktiviert, -20 °C): MQTT/TCP ≈ 4,8 Jahre; AWS ≈ 3,9 Jahre; UDP ≈ 5,1 Jahre (Werte variieren nach Konfiguration/Umgebung)
• Betriebstemperatur: -35 °C bis +70 °C
• Relative Luftfeuchte (Gerät): 0%–95% nicht kondensierend
• Schutzart: IP67
• Gehäuse & Farbe: ABS + PC (food-grade), weiß
• Gewicht (mit Batterien): TS601 ≈ 192 g; TS602 ≈ 200 g
• Abmessungen: 112 × 72 × 29 mm
• Montagemethoden: Kabelbinderbefestigung, 3M-Klebeband, Wandverschraubung, magnetische Montage (optional)
