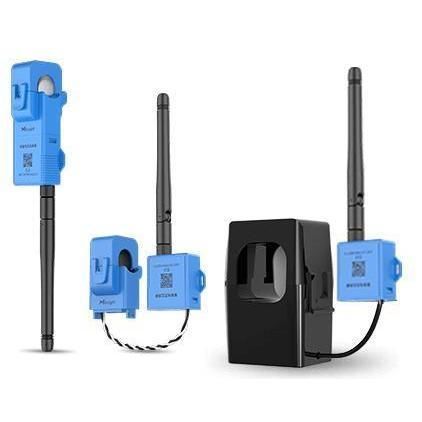

Stromwandler mit Wandler CT3 series

ZangedreiphasigAC

Überblick
Die CT3xx-Serie besteht aus LoRaWAN®-intelligenten, teilbaren (split-core) Zangenstromwandlern für nicht-intrusive Strommessung und Energiemonitoring. Verfügbar in 300 A, 500 A und 1000 A Varianten (CT303 / CT305 / CT310) sind die CT3xx für Energietrendüberwachung, phasenbezogene Submetering und Zustandsüberwachung von Geräten in Smart Buildings, Industrieanlagen und kommerziellen Installationen konzipiert. Unterstützt Selbstversorgung (Energy harvesting vom Leiter) oder externe 5 V USB Type-C Versorgung für Niedrigstrom-Szenarien.

Hauptmerkmale

• Nicht-invasives split-core Klemmen-Design für schnelle Retrofit-Installation ohne Unterbrechung des Stromkreises
• Selbstversorgung durch Leiter-Harvesting und optionale USB Type-C 5 V externe Versorgung
• Hohe Abtastrate bis 3,3 kHz für präzise RMS-Strommessung
• Hohe Genauigkeit: ±1% (Auflösung 1 mA)
• One-to-three Messfähigkeit (bis zu drei Stromkreise/Objekte)
• LoRaWAN® Funkübertragung (OTAA/ABP, Class A) mit 50 Ω SMA Antennenanschluss
• Niedrige Start- und Melde-Stromschwellen bei externer Versorgung für zuverlässige Niedrigstromüberwachung
• Konfigurierbare Schwellen (Überstrom, Strom min/max, Temperatur, Unterspannung) und FUOTA-Unterstützung

Modelle und typische Anwendungen

• CT303 — 300 A, Leiteröffnung Ø24 mm: Geräte- oder Zweigkreisüberwachung (Pumpen, Lüfter, AHUs, kleine Schaltschränke, Dach-Klima, Kompressoren, Aufzüge)
• CT305 — 500 A, Leiteröffnung Ø36,6 mm: Bereichsüberwachung oder mittel/große Gerätegruppen (Etagenverteiler, Chiller, Kühltürme, Fertigungslinien, USV-Schaltungen)
• CT310 — 1000 A, Leiteröffnung Ø51 mm: Hauptstromkreise und große elektrische Systeme (Gebäudehauptversorgung, Trafo-Niederspannungsseite, große Chiller, EV-Ladung, Rechenzentrumsstromkreise)

Drahtlos, Integration & Kommunikation

• Protokoll: LoRaWAN® (OTAA / ABP, Class A)
• Unterstützte Frequenzen: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4 (regionabhängig)
• Tx-Leistung: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Empfindlichkeit: -137 dBm
• Antenne: 50 Ω SMA-Anschluss (Mittelstift: SMA Buchse). Verschiedene Antennenoptionen verfügbar (High-gain, kurz, magnetisch)
• Integration in Standard-LoRaWAN-Gateways und gängige LNS-Plattformen; Gateway-seitige Protokollübersetzungen ermöglichen Weiterleitung an BMS/EMS via Modbus, BACnet, HTTP(S), MQTT(S)

Alarme & Überwachung

• Konfigurierbare Stromschwellenalarme (min / max) mit sofortigen Benachrichtigungen
• Überstromalarm mit visueller LED-Anzeige (blinkend) zur schnellen lokalen Bestätigung
• Optionaler externer Leitertemperatursensor mit Temperaturgrenzwertalarm
• Unterspannungserkennung zur Unterscheidung von Stromausfall, Kontaktproblemen oder Geräteentfernung

Installation & Mechanik

• Split-core Klemme an Leiter aufgehängt; Transceiver-Modul mittels Kabelbindern montierbar
• Nicht-invasive Clamp-On-Installation — kein Auftrennen des Stromkreises oder Abschalten der Anlage erforderlich
• Kabellänge (CT-Klemme zum Transceiver): 1 m (Standard)

Typische Anwendungsfälle

• Dreiphasenüberwachung für Fabriken, Bürogebäude, Campus und energieintensive Einrichtungen
• Geräte- und Zweigkreisüberwachung für HVAC-Systeme, Pumpen, Kompressoren, Aufzüge und Produktionslinien
• Energietrendanalyse, Ah-Akkumulation, Phasenausgleichserkennung und prädiktive Wartung

Dokumente & Werkzeuge
Datasheet und Benutzerhandbuch werden bereitgestellt; Payload-Decoder und Integrationsanleitungen verfügbar für Plattformintegration.

Technische Daten

• Messgröße: RMS-Strom
• Abtastrate: 3,3 kHz
• Betriebsfrequenz: 50–60 Hz
• Genauigkeit: ±1%
• Auflösung: 1 mA
• Temperatursensor: 1 × NTC; Messbereich -20 °C ~ 100 °C; Genauigkeit ±1%
• LoRaWAN®-Protokoll: OTAA / ABP (Class A)
• Antennenanschluss: 1 × 50 Ω SMA (Mittelstift: SMA Buchse)
• Regionale Frequenzen: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Tx-Leistung: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Empfindlichkeit: -137 dBm
• LED: 1 × Status/Alarm-Indikator; Taste: 1 × Reboot
• Schnittstelle: 1 × USB Type-C (Strom, Konfiguration, Konsole oder externer Temperatursensor)
• Stromversorgung: induzierte Stromversorgung (selbstversorgt) oder 5 V via USB Type-C
• Isolationsspannung: 3 kVac (r.m.s) (1 mA / 1 min)
• Material & Farbe: PBT+PC, blau (UL94 V0)
• Betriebstemperatur: Transceiver -20 °C ~ 70 °C; CT-Klemme -40 °C ~ 55 °C
• Lagerungstemperatur: Transceiver -25 °C ~ 80 °C; CT-Klemme -40 °C ~ 55 °C
• Relative Luftfeuchte: ≤ 95% (ohne Kondensation)
• Schutzart: IP30
• Transceiver-Abmessungen: 38 × 34,5 × 16 mm
• Modelldetails / minimale Melde-Ströme: CT303 — 300 Arms; Öffnung Ø24,2 mm; Sekundär 150 mArms; Klemmengewicht ~250 g; Mindestmeldestrom: 3 A (1 min) / 2,5 A (10 min); CT305 — 500 Arms; Öffnung Ø36,5 mm; Klemmengewicht ~276,75 g; Mindest: 5 A (1 min) / 4,5 A (10 min); CT310 — 1000 Arms; Öffnung Ø51 mm; Klemmengewicht ~855,55 g; Mindest: 10 A (1 min) / 8,5 A (10 min)
• Transceiver-Gewicht: ~13,05 g
• Installation: CT-Klemme an Leiter aufgehängt; Transceiver mit Kabelbindern montierbar
• Zulassungen: CE, FCC, UL508 (wie angegeben)
