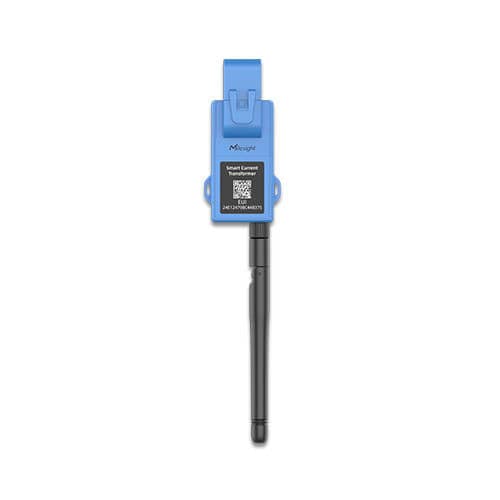

Overview
Der CT10x ist ein tragbarer Spaltkern-Zangenstromwandler zur berührungslosen Überwachung eines Einzelleiters. Er lässt sich ohne Abschaltung installieren, arbeitet primär selbstversorgt über induzierten Strom mit USB Type-C als Ausweichversorgung für Strom und Konfiguration und überträgt Energie- und Stromdaten per LoRaWAN®. Erhältlich in 100 A / 250 A / 500 A Ausführungen für Beleuchtung, HLK, Motoren und große Zuleitungen; ausgelegt für Retrofit-Schaltschränke, verteilte Anlagen und temporäre Messungen.

Key features

• Spaltkern-„clamp-on“-Design für Einbau in beengten Schaltschränken und Platzierung des Funktransceivers außerhalb von Metallgehäusen zur Verbesserung der Funkabdeckung.
• Mobil und wiederverwendbar: zwischen Stromkreisen versetzbar ohne Neuverkabelung oder Serviceunterbrechung.
• Primäre Selbstversorgung über den gemessenen Leiter; USB Type-C liefert 5 V Backup und ermöglicht Konfiguration/Konsolenzugang.
• Niedriger Anlauf-/Melde-Strom für Niedriglastkreise (z. B. CT101 ~1,4–1,5 A bei längeren Meldeintervallen).
• Hohe Abtastrate (3,3 kHz) zur Erfassung von Transienten und dynamischen Lasten.
• On-Device kumulative Amperestunden-Meldung; kWh-Meldung möglich, wenn Nennspannung und Leistungsfaktor konfiguriert sind.
• Alarme: Stromschwelle, Überstrom, Temperaturgrenze und Niederspannung zur Früherkennung abnormaler Zustände.
• LoRaWAN® Funkübertragung (OTAA/ABP Klasse A) mit SMA-Antennenanschluss und Multi-Region-Unterstützung.
• Kurzzeitige Energiespeicherung integriert, Betrieb bis zu ~12 Stunden bei temporären Stromausfällen.

Models / Options (summary)

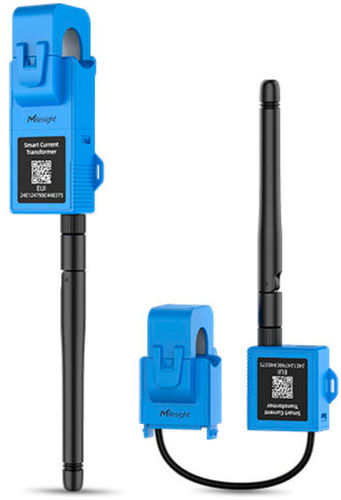

CT101 — Nennstrom: 100 A; Leiteröffnung: Φ16 mm; Typische Anwendungen: Beleuchtung, Bürogeräte, kleine HLK-Einheiten und einadrige Niedrig-/Mittelstromkreise.
CT103 — Nennstrom: 250 A; Leiteröffnung: Φ16 mm; Typische Anwendungen: gewerbliche HLK, Kompressoren, Verteilerschränke mit Mischlasten.
CT105 — Nennstrom: 500 A; Leiteröffnung: Φ36.5 mm; Typische Anwendungen: Großmotoren, industrielle Zuleitungen, Kälteanlagen und einadrige Hochstromlasten.

Operational & integration highlights

• Berührungslose Installation: Messung per Klemme ohne Abschaltung für Retrofit-Einsätze.
• Selbstversorgung mit USB Type-C Backup: Hauptenergie aus dem Leiter; USB für Konfiguration und Konsolenzugriff.
• Drahtlose Anbindung: LoRaWAN® Protokoll mit SMA-Antenne; unterstützt gängige regionale Bänder und Gateway-Ökosysteme für Weiterleitung an Cloud, MQTT, BMS/SCADA.
• Lokale Berechnung: On-Device kWh-Berechnung bei konfigurierter Nennspannung und Leistungsfaktor reduziert Backend-Umrechnungen.
• Flottenwartung: unterstützt FUOTA und Bulk-Device-Management, um Vor-Ort-Einsätze zu minimieren.

Applications & deployment examples

• Konzerthallen und öffentliche Veranstaltungsorte — energiebezogene Sichtbarkeit auf Leitungsebene ohne Betriebsunterbrechung; unterstützt Energieaudits und Nachhaltigkeitsberichte.
• Verkehrsknoten und Infrastruktur — Basisenergieüberwachung und Integration in Digital Twins/BMS über LoRaWAN-Gateways.
• Industrielle Anlagen — leitungsbezogene Maschinenüberwachung für Effizienz-Benchmarking und frühzeitige Anomalieerkennung; Montage ohne Produktionsstillstand.
• Bildungscampus — verteiltes, nicht-intrusives Submetering an Verteilungen zur Optimierung des Energieverbrauchs auf dem Campus.

Technical specifications

• Messgröße: Effektivwertstrom (RMS)
• Abtastrate: 3,3 kHz
• Betriebsfrequenz: 50–60 Hz
• Nennprimärströme (Modelle): CT101 100 A; CT103 250 A; CT105 500 A
• Nennsekundärströme: CT101 100 mA; CT103 125 mA; CT105 150 mA
• Minimale Melde-Ströme (Leiterbetrieb): CT101 ~1,4–1,5 A; CT103 ~2,8–3,0 A; CT105 ~4,7–5,0 A (intervallabhängig)
• Genauigkeit: ±1% (> 5 A), ±3% (≤ 5 A)
• Auflösung: 1 mA
• Temperatursensor: NTC, Messbereich -20 °C bis 100 °C; Genauigkeit ±1%
• Drahtlosprotokoll: LoRaWAN® (OTAA/ABP Klasse A)
• Antenne: 1 × 50 Ω SMA-Anschluss (Mittelstift: SMA Buchse)
• Unterstützte Regionen: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Sendeleistung: bis zu 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
• Empfindlichkeit: bis ca. -137 dBm
• Schnittstellen: USB Type-C (Strom/Config/Console), 1 × Reboot-Taste, 1 × Status/Alarm-LED
• Erweiterte Funktionen: Schwellenalarm, Überbereichsalarm, FUOTA
• Stromversorgung: induzierter Strom vom Leiter oder 5 V via USB Type-C
• Isolationsspannung: 2,5 kVac (r.m.s.)
• Material/Farbe: Blau, PBT+PC (UL94 V0)
• Verlängerungskabel: 1 m (Standard)
• Betriebstemperatur: -20 °C bis 70 °C; Lagerung -25 °C bis 80 °C; RH ≤ 95% ohne Kondensation
• Schutzart: IP30 (Innenanwendung in Schaltschränken; Transceiver kann außerhalb des Gehäuses positioniert werden)
• Beispielmaße CT101 (Transceiver): 86.5 × 31 × 37.4 mm; Leiteröffnung Φ16 mm; Gewicht ~85.65 g
• Zulassungen: CE, FCC, UL508
