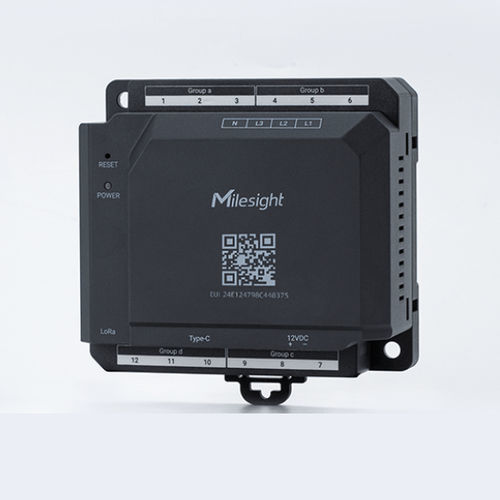

Energieverbrauch-Leistungsmessgerät CTH01

mit Qualitätsanalysator für Spektrum und LeistungScheinleistungWirkleistung

Überblick
Das CTH01 ist ein 12-Kanal LoRaWAN® Energieüberwachungs-Hub, entwickelt für die Überwachung mehrerer Stromkreise. Es bietet nicht-invasive Spannungsmessung und industrietaugliche Analytik, um gewerbliche und industrielle Anlagen bei Kostenreduzierung und Effizienzoptimierung zu unterstützen.

Hauptfunktionen

• 12-Kanal-Hub: überwacht bis zu 4 dreiphasige oder 12 einphasige Stromkreise in einem kompakten Gerät.
• Nicht-invasive Spannungsmessung: magnetische Aufstecksonden zur Spannungsmessung (kein Klemmenanschluss oder Abisolieren erforderlich).
• Flexible Stromeingänge: unterstützt teilbare Stromwandler (CTs) und Rogowski-Spulen; hybrider CT- & Rogowski-Support in einem Hub.
• Hochgeschwindigkeitsabtastung und erweiterte Analytik: Abtastraten bis 6–8 kHz zur Erfassung von Oberwellen, Spannungsungleichgewicht und Leistungsfaktor-Anomalien für professionelle Diagnose.
• Steckbare RJ11-Buchsen für CTs für schnelle Plug-and-Play-Installation.
• Bluetooth-Konfiguration über die Toolbox-App für sichere Inbetriebnahme aus der Distanz ohne Schalttafelzugang.
• Remote-Richtungs-Kalibrierung zur Behebung von CT-Polungsfehlern per Software und Vermeidung teurer Vor-Ort-Einsätze.
• LED-Status-/Alarmanzeige für sofortiges visuelles Feedback.
• Kompakte Baumaße und mehrere Montageoptionen: DIN-35-Schienemontage und optional magnetische Montage für platzbegrenzte Schaltschränke.

Installation & Kompatibilität

• nicht-invasive, unterbrechungsfreie Installation: Aufstecksonden an Sicherungsanschrauben anbringen und teilbare CTs um Leiter klemmen, ohne Kabel zu durchtrennen oder die Stromversorgung zu unterbrechen.
• Unterstützt gemischte Schaltkreis-Konfigurationen: Dreiphasig (L1–L3 mit oder ohne Neutralleiter), einphasig (L mit Neutralleiter) oder gemischte Konfigurationen im selben Hub.
• Strombereiche: Standard bis 1000 A pro Kanal; anpassbar bis 4000 A (unterstützt RJ11-basierte CT-/Rogowski-Verbindung).
• RJ11 Plug-and-Play-Ports und USB Type-C Anschluss für externen/Kabel-Temperatursensor.

Konnektivität & Verwaltung

• LoRaWAN® Funkübertragung mit Unterstützung für mehrere regionale Bänder (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4).
• Antenne: 1 × SMB Außenbuchse (female).
• RF-Leistung: Tx-Leistung bis zu 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz); Empfindlichkeit bis -137 dBm; OTAA- und ABP-Unterstützung, Betrieb Klasse C.
• Geräte-Onboarding & Fernverwaltung über die Milesight IoT Plattform und die Bluetooth Toolbox App; unterstützt lokale Datenspeicherung und Alarme.

Industrielle Analytik & Speicherung

• Messgrößen: RMS-Spannung und -Strom, Leistungsfaktor, Wirkleistung/Blindleistung/Scheinleistung, importierte/exportierte Wirkleistung/Blindleistung/Scheinenergie, dreiphasiges Spannungsungleichgewicht, THDv und THDi.
• Hochgeschwindigkeitsdiagnostik: Erkennung von Harmonischen, Spannungsungleichgewicht und Leistungsfaktor-Anomalien für prädiktive Wartung.
• On-Device-Speicherung & Alarme: lokale Datenspeicherung (z. B. Tausende von Einträgen und Hunderte/Tausende Alarme), Schwellen-/Außerbereich-/Netzausfall-Alarme und bis zu 12 Monate aggregierte Energie-Statistiken (plattformabhängig).

Anwendungsfälle

• Energieüberwachung und Einsparung in großen gewerblichen Anlagen (Erkennung von Leerlauflasten und "dunklem" Energieverlust).
• Kommerzielle Kostenaufteilung und Untermessung nach Mieter/Bereich für Büros, Einzelhandel und Coworking-Flächen.
• Industrielle prädiktive Wartung durch Erfassung früher Anzeichen von Gerätestress (Oberwellen, Ungleichgewicht).
• Überwachung von Solarenergie & Mikronetzen: Erfassung importierter vs. exportierter Energie zur Optimierung des Eigenverbrauchs.

Technische Daten

• Modell: CTH01
• Kanäle: 12 Stromkanäle (unterstützt 4 dreiphasige oder 12 einphasige Schaltkreise)
• Erfassungsparameter: RMS-Spannung und -Strom; Leistungsfaktor; Wirkleistung/Blindleistung/Scheinleistung; Wirkleistung/Blindleistung/Scheinenergie (Import/Export); dreiphasiges Spannungsungleichgewicht; THDv und THDi
• Abtastrate: 6–8 kHz
• Netzfrequenz: 50–60 Hz
• Genauigkeit: Wirkleistung ±1% (IEC 62053-21); Blindenergie ±2% (IEC 62053-23)
• Messbereich Spannung: 100–500 V AC; Messgenauigkeit ±1%
• Maximale Spannung: N–L 290 Vrms; L–L 500 Vrms
• Spannungsschaltungs-Konfiguration: dreiphasig (L1–L3 mit/ohne Neutralleiter), einphasig (L mit Neutralleiter), gemischt
• Strombereich: bis zu 1000 A (konfigurierbar bis 4000 A)
• Stromschnittstelle: RJ11 (plug-and-play)
• Anschlüsse: 12 × Stromkanäle
• USB: 1 × USB Type‑C für Anschluss eines Kabel-Temperatursensors
• LED-Anzeige: 1 × Status/Alarm-Anzeige
• Knopf: 1 × Reset-Taster
• Stromversorgung: 12 V DC (±10%)
• Eigenverbrauch: max. 5,8 W
• Isolationsspannung: 4 kV AC (r.m.s) (1 mA / 1 min)
• Verschmutzungsgrad: 2; Überspannungskategorie: II
• Maximale Höhe: 2000 m
• Betriebstemperatur: -20 °C bis 70 °C (-4 °F bis 158 °F)
• Relative Luftfeuchte: ≤95% (nicht kondensierend)
• Schutzart: IP30
• Gehäuse: ABS+PC (UL94 V0), Starlight Grey
• Abmessungen: 49.3 × 98 × 90 mm (1.94 × 3.86 × 3.54 in)
• Gewicht: 163 g
• Installation: DIN-35 Schaltschienenmontage, magnetische Montage (optional)
• Drahtloses Protokoll: LoRaWAN®
• Antennenanschluss: 1 × 50 Ω SMB (female) externer Anschluss
• Unterstützte RF-Bänder: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Tx-Leistung (typisch): 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Empfindlichkeit: -137 dBm
• Betriebsarten: OTAA / ABP (Klasse C)
• On-Device-Daten & Funktionen: lokale Datenspeicherung (Zehntausende Einträge), Alarmprotokollierung (Tausende), 12 Monate Energiestatistiken (plattformabhängig), Schwellen-/Außerbereich-/Netzausfall-Alarme
• Normen & Zulassungen: ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC; Umwelt: RoHS
