Gateway für Kommunikation UC100

TelemetrieIoTRS-485

Übersicht

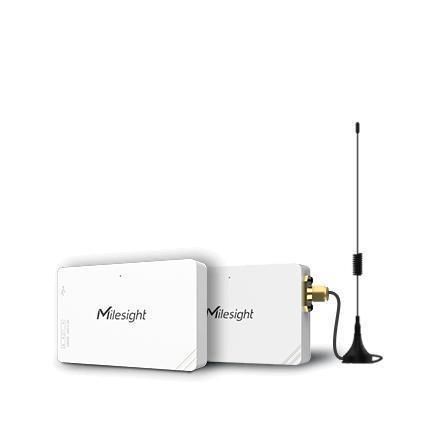

Der Milesight UC100 ist ein kompakter Modbus RS485‑zu‑LoRaWAN® Konverter, entwickelt zum Auslesen von Modbus RTU Geräten und zur Übertragung von Standortdaten über LoRaWAN®. Er unterstützt lokale USB Type‑C Konfiguration, Fernkonfiguration per LoRa Downlink, autonome Ausführung von IF‑THEN Regeln bei Netzausfall, Milesight D2D‑Rollen (Controller & Agent) für direkte Gerätekommunikation sowie FUOTA für entfernte Firmware‑Updates.

Hauptfunktionen

• Wandelt Modbus RTU (RS485) Geräte in LoRaWAN®-Pakete um
• Datenerfassung: Auslesen von bis zu 64 Registern
• Lokale & Fernkonfiguration: USB Type‑C für lokale Konfiguration und LoRa Downlink für Remote‑Konfiguration
• Autonomer Betrieb: lokale Ausführung von IF‑THEN Befehlen bei Netzausfall
• Intelligentes Trigger‑System: bis zu 16 Befehle mit individuellen Auslösern und Aktionen
• Milesight D2D Unterstützung: Betrieb als D2D Controller oder Agent für direkte Kommunikation
• FUOTA Unterstützung: Firmware‑Update Over‑The‑Air via LoRa® Netzwerk
• Datenintegrität: Onboard‑Speicher, Datenwiederherstellung und -retransmission zur Vermeidung von Datenverlust

Schnittstellen & Hardware

• 1 × RS485 Port (3,5 mm Klemmleiste), unterstützt Modbus RTU und Passthrough
• Anschluss: 2‑polige 3,5 mm Klemmleiste für RS485
• Abschlusswiderstand: 1 × 120 Ω Schalter
• USB: 1 × USB Type‑C für Strom, lokale Konfiguration und Konsole
• Antenne: interne Antenne oder optionale externe Antenne (50 Ω SMA)
• LED: Systemanzeige
• Reset: interne Reset‑Taste
• Netzanschluss: 1 × 3,5 mm 2‑polige Klemmleiste mit Überspannungs‑ und Verpolungsschutz

Betriebsfähigkeiten

• LoRaWAN® OTAA/ABP Klasse C Betrieb
• Unterstützte Frequenzen: CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923‑1/2/3/4 (regionsabhängig)
• TX‑Leistung Beispiele: 16 dBm (868 MHz), 22 dBm (915 MHz), 19 dBm (470 MHz)
• Empfindlichkeit: −137 dBm @300bps
• Baudrate: 1200–115200 bps
• Erweiterte Funktionen: Schwellenwert‑Alarm, Änderungsalarm, Datenspeicherung (bis zu 800 Einträge), Datenwiederherstellung & -retransmission, IF‑THEN Automatisierung

Installation & Formfaktor

• Kompakter Formfaktor: Aufstellung auf Tisch oder Wandmontage per Schraube
• Gehäuse: PC+ABS, weiß
• Gewicht: ca. 32 g
• Abmessungen: 70 × 45 × 13 mm (ohne Stecker)

Zuverlässigkeit & Umgebung

• Betriebstemperatur: −20 °C bis 60 °C
• Relative Luftfeuchte: 0%–95% (nicht kondensierend)
• Schutzart: IP30 (Indoor)

Management & Integration

• Plug‑and‑play Konfiguration und Remote‑Management über die Milesight Development Platform (Template‑Provisioning, Fernverwaltung, APIs/Webhooks)
• FUOTA: Fern‑Firmwareupdates über das LoRa® Netzwerk

Technische Daten

• Wireless: LoRaWAN®, Milesight D2D; Antenne: intern oder extern optional (SMA 50 Ω)
• Frequenzen: CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923‑1/2/3/4; Modus: OTAA/ABP Klasse C; Empfindlichkeit: −137 dBm @300bps; TX‑Leistung: bis zu 22 dBm (regionsabhängig)
• Daten‑Schnittstelle: 1 × RS485 (3,5 mm Klemmleiste); Baud: 1200–115200 bps; Protokoll: Modbus RTU, Passthrough; Abschlusswiderstand: 120 Ω schaltbar
• Sonstiges: USB Type‑C (Strom/Konfig/Konsole); Reset‑Taste; System‑LED; Stromversorgung: 3,5 mm 2‑polige Klemmleiste mit Überspannungs‑ und Verpolungsschutz
• Software: Konfiguration via USB oder LoRa Downlink; Funktionen: Schwellen‑/Änderungsalarme, Speicherung (bis zu 800 Einträge), Wiederherstellung & Retransmission, IF‑THEN Befehle, Milesight D2D Controller & Agent, FUOTA
• Stromversorgung: DC 5–24 V über Anschluss oder DC 5 V / 1 A über Type‑C; Verbrauch: <0,5 W; Material: PC+ABS, weiß; Gewicht: 32 g; IP: IP30; Betriebstemp.: −20 °C~60 °C; Luftfeuchte: 0%~95% nicht kondensierend; Abmessungen: 70 × 45 × 13 mm; Montage: Tisch oder Wand
