Sensor-Hub / LoRaWAN UC50 series

NB-IoTfür RS-485 SchnittstellenModbus RTU

Übersicht
Die UC50x‑Serie ist ein feldtauglicher Mehrschnittstellen‑Controller zum Anschluss und Management von Umwelt‑ und Industriessensoren in rauer Außenumgebung. Er unterstützt GPIO, analoge Eingänge, RS232/RS485, SDI‑12, verfügt über IP68‑Schutz, verschiedene Stromversorgungsoptionen (Batterie, Solar, DC) und schnelle NFC‑Konfiguration. Das Gerät bietet lokale Speicherung, Retransmission und Cloud‑Integrationsmöglichkeiten für zuverlässige Datenerfassung und Nachvollziehbarkeit.

Hauptmerkmale

• Vielseitige Industrie‑Schnittstellen: GPIO, AI (Analogeingang), RS232/RS485, SDI‑12
• SDI‑12 für Umweltinstrumente (Wetter, Hydrologie, Landwirtschaft)
• Interne und optional externe Antenne (externe Antenne für LoRaWAN®‑Varianten)
• IP68‑Gehäuse und M12‑Steckverbinder für Wasser‑, Korrosions‑ und Vibrationsbeständigkeit
• Flexible Stromversorgung: wiederaufladbare oder austauschbare Batterien, optional Solar und DC‑Eingang
• Schwellwert‑ und Änderungs‑Reporting, Alarme und kumulative Berichte zur Energieeinsparung (zellular)
• Einfache Konfiguration via NFC (ToolBox‑App) und USB Type‑C Konsole
• Daten‑Retransmission und lokale Speicherung für Zuverlässigkeit und Nachverfolgbarkeit

Schnittstellen & I/O

• GPIO: 2 × GPIO, softwarekonfigurierbar als Digital‑Ein/ Ausgang oder Impulszähler (empfohlene Eingangsfrequenz ≤ 4000 Hz)
• Analogeingänge: 2 × 12‑bit AI, wählbar 4–20 mA oder 0–10 V; integrierte Umrechnung in physikalische Werte
• Seriell: 1 × RS232 oder RS485 (softwareumschaltbar), Baud 1200–115200, transparenter Modus und Modbus RTU (RS485)
• SDI‑12: 1 × SDI‑12 (v1.4), transparenter Modus für Umweltsensoren
• Spannungsversorgungen: 2 × 3.3 V und 2 × umschaltbare 5/9/12 V (konfigurierbare Einschaltzeit)

Drahtlose & Netzwerk‑Optionen

• LoRaWAN®‑Version: unterstützt mehrere regionale Bänder (CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923), OTAA/ABP, UC501: Klassen A/C, UC502: Klasse A
• Cellular‑Versionen (NB‑IoT / Cat M): Multiband‑Optionen mit TCP/UDP/MQTT‑Support und kumulativem Reporting für Energieeffizienz

Robustheit & Montage

• Schutzart: IP68 (getestet 1 m Tiefe für 7 Tage)
• Anschluss: M12 A‑coded Stecker für Feldverkabelung
• Mechanik: Wand‑ oder Mastmontage; interne oder optionale externe Antenne (SMA‑Buchse bei EA‑Version)

Stromversorgung & Speicherung

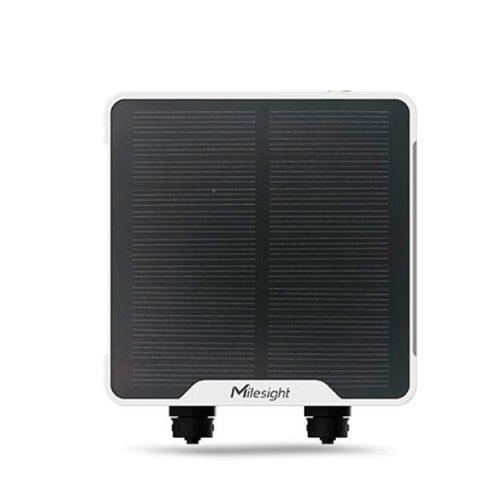

• UC501 Beispiel: 2 × 2550 mAh ICR18650 wiederaufladbare Akkus; optionales Solar (6 V, 1,7 W); DC 5–24 V via M12
• UC502 Beispiel: 3 × 9000 mAh ER26500 austauschbare Batterien; DC 5–24 V via M12
• Daten‑Speicher: LoRaWAN® bis ~600 Datensätze; LTE/cellular bis ~10.000 Datensätze; lokale Speicherung zur Nachvollziehbarkeit

Zuverlässigkeit & Cloud

• Unterstützt Retransmission und kumulatives Reporting zur Verbesserung der Übertragungszuverlässigkeit und Reduzierung der Kosten
• Integration in Cloud‑Plattformen für Visualisierung, Alarme, geplante Berichte und Remote‑Management

Konfiguration & Bedienung

• Konfigurationswege: NFC (ToolBox‑App), USB Type‑C Konsole und LoRaWAN® Downlink
• NFC‑Ablauf: ToolBox App installieren → NFC aktivieren und Telefon an Gerät halten → Anmeldedaten prüfen → Konfiguration anwenden

Typische Anwendungen

• Zählerablesung (Impulszählung für Gas/Wasser/Strom) via GPIO
• Umweltüberwachung und Datenerfassung via SDI‑12 und analogen Eingängen
• Modbus‑zu‑LoRaWAN®‑Konvertierung für serielle Feldgeräte
• Wasserstandsmessung, Pegel/Distanz‑Überwachung, Wetterstationen, Sensorsysteme für Landwirtschaft, HLK/Energiemanagement und andere IIoT‑Einsätze

Technische Daten

• Modell / Serie: UC50x (UC501, UC502 Varianten)
• Drahtlos (LoRaWAN®): unterstützte Bänder CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923; Beispiel Tx 16 dBm @868 MHz; Empfindlichkeit ≈ −137 dBm @300 bps; OTAA/ABP
• Cellular: Cat M1 / NB2 Multiband; Protokolle TCP/UDP/MQTT/AWS; kumulatives Reporting
• Schnittstellen: 2 × M12 A‑coded; 2 × GPIO; 1 × RS232/RS485; 2 × AI (12‑bit); 1 × SDI‑12 (v1.4)
• Versorgungsausgänge: 2 × 3.3 V; 2 × 5/9/12 V umschaltbar
• Stromversorgung: UC501 — 2 × 2550 mAh ICR18650 + optional Solar; UC502 — 3 × 9000 mAh ER26500; DC 5–24 V
• Speicher: LoRaWAN® ~600 Datensätze; cellular ~600–10.000 Datensätze
• Retransmission: unterstützt
• Betriebstemperatur: UC501 −20 °C bis 60 °C; UC502 −30 °C bis 70 °C
• Schutzart: IP68
• Abmessungen: 116 × 116 × 45.5 mm (ohne Steckverbinder)
• Montage: Wand oder Mast; USB Type‑C für Konsole; LED‑Anzeige und interner Knopf
• Erweiterte Funktionen: Schwellen-/Änderungsalarme, Multicast (UC501), kumulatives Reporting, NFC‑Konfiguration
• Zulassungen: CE, FCC, ISED (Beispiele); Umwelt: RoHS
