Pt100-Temperatursensor TS301

Halbleitermit Magnetmontierungwandmontiert

Übersicht
Die TS30x-Serie ist ein hochpräziser LoRaWAN®-Temperatursensor mit LCD-Segmentanzeige. Er unterstützt abnehmbare Temperatur- und Temperatur-Luftfeuchte-Sonden (u. a. PT100) sowie optionale Tür-Magnetsensoren zur Überwachung von Kühlräumen, Gefrierschränken und Rohrleitungen. Entwickelt für Lebensmittel-Kühlketten, pharmazeutische Anwendungen und industrielle Überwachung, bietet das Gerät lokale Anzeige, sichere Datenausgabe und langjährige autonome Betriebszeiten.

Hauptmerkmale

• EN12830-zertifiziert für Kühlkettenrückverfolgbarkeit und HACCP-Unterstützung.
• Sichere automatisierte Datenexporte (verschlüsseltes PDF) und Funktionen, die bei Integration in geeignete Plattformen die Erfüllung von 21 CFR Part 11 unterstützen.
• LCD-Segmentanzeige für schnelle Anzeigen bei geringem Energieverbrauch.
• Mehrfachsonden-Unterstützung: abnehmbare Temperatur-/TH-Sonden (PT100, DS18B20 usw.) sowie optionale Tür-Magnetsensoren.
• Lokale Datenprotokollierung: bis zu 10.000 Messwerte mit Retransmission zur Vermeidung von Datenverlust.
• Drahtlos: LoRaWAN® (OTAA/ABP) mit Milesight D2D-Unterstützung; Class A Betrieb.
• Hohe Batterielaufzeit: 2 × ER18505 (4000 mAh) oder USB Type-C; typischer mehrjähriger Betrieb je nach Konfiguration.
• Robust: IP65 Schutzart; USB Type-C Anschluss mit Staubschutzkappen.
• Einfache Inbetriebnahme: NFC-Einrichtung per App (Milesight ToolBox), Wandbefestigung oder optionale magnetische Montage und thermische Pufferzubehör.
• Fernwartung: Unterstützung für FUOTA (Firmware Update Over-the-Air).

Modelle und Einsatz

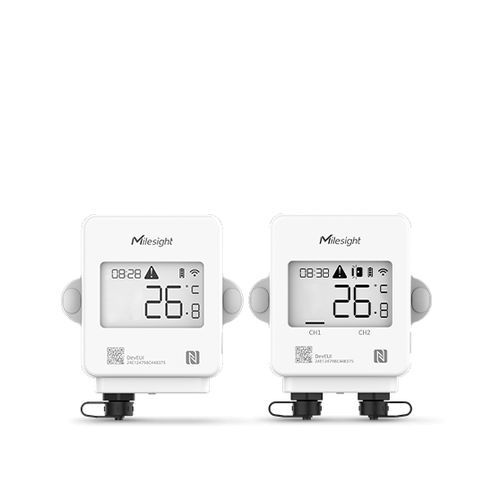

• TS301 — Einkanalversion: unterstützt eine Temperatur- oder TH-Sonde oder einen Tür-Magnetsensor.
• TS302 — Zweikanalversion: unterstützt zwei Temperatur/TH-Sonden oder eine Temperatur/TH-Sonde plus einen Tür-Magnetsensor (kein gleichzeitiger Betrieb von zwei Magnetsensoren möglich).

Anwendungen

• Lebensmittel-Kühlkettenüberwachung: Lager, Kühlschränke, Gefrierschränke und Küchenbereiche mit kontinuierlicher Aufzeichnung und Sofortwarnungen.
• Pharmazeutische Lagerung und medizinische Kühlkette: Impfstoffkühlschränke, pharmazeutische Kühlräume mit zeitgestempelten Logs und prüffähigen Exporten.
• Gewerbeimmobilien und Industrieanlagen: Wasser-/Energieüberwachung, Rohrleitungsüberwachung, standortübergreifende Betriebsalarme und zentrale Cloud-Integration.

Zubehör & Sondenflexibilität
Die TS30x-Serie ist kompatibel mit einer Vielzahl abnehmbarer Sonden und Zubehör: lebensmitteltaugliche PT100-Sonden, industrielle PT100-Sonden, DS18B20-Sonden, Glasperlen-Temperaturpufferfläschchen zur Messstabilisierung, magnetische Befestigungsmuttern, Tür-Magnetsensoren und optionale Netzadapter/Umrüstsätze. Abnehmbare Sonden ermöglichen Kalibrierung und Austausch.

Technische Daten / Spezifikationen

• Drahtlos: LoRaWAN® (OTAA/ABP), Milesight D2D; interne Antenne; Multi-Region Frequenzvarianten (CN470/IN865/RU864/EU868/US915/AU915/KR920/AS923).
• Sendeleistung & Empfindlichkeit Beispiele: 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz); Empfindlichkeit ca. -137 dBm.
• Sondenanschlüsse: 5-poliger M12 A-codierter Stecker; TS301: 1 Anschluss; TS302: 2 Anschlüsse; PT100 Dreileiter-Unterstützung.
• Anzeige: LCD-Segmentanzeige, Ableseorientierung 12 Uhr.
• Lokaler Speicher: bis zu 10.000 Messwerte; Export als CSV oder verschlüsseltes PDF (auditfähig).
• Alarme & Funktionen: Schwellenalarm, Änderungsalarm, Daten-Retransmission, D2D-Steuerung.
• Stromversorgung: 2 × 4000 mAh ER18505 Li‑SOCl2 Batterien oder USB Type-C (5V/1A).
• Batterielebensdauer (Beispiele): mehrjährige Laufzeiten (typ. 5–15 Jahre je nach Region, SF und angeschlossenen Sonden).
• Betriebstemperatur: -30 °C bis +70 °C; RH 0–95 % ohne Kondensation.
• Schutzart: IP65. Gewicht & Abmessungen: ca. 175 g (TS301) / 185 g (TS302); 109,35 × 75 × 29 mm.
• Montage: Wandbefestigung mittels Schraube und optionale magnetische Montage. Konformität: CE, FCC, EN12830; RoHS.
