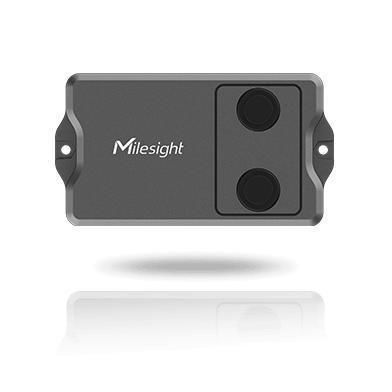

Ultraschall-Abstandssensor EM400-MUD

NB-IoTLoRaWAN4G

Übersicht
Der EM400‑MUD ist ein vielseitiger Abstand‑ und Pegelungsmesssensor der EM400‑Serie, entwickelt für Anwendungen wie Smart Parking, intelligente Abfallüberwachung und allgemeine Distanz/Pegeleinsatzfälle. Er bietet drei vorgefertigte Betriebsmodi, wechselbare Langzeitbatterie, robuste Umweltschutzmaßnahmen sowie Konnektivitätsoptionen wie LoRaWAN®, NB‑IoT und Cat M1 (GNSS in NB‑IoT/Cat M Varianten verfügbar).

Hauptmerkmale

• Drei vorkonfigurierte Modi für schnelle Inbetriebnahme: Standardmodus, Parkplatzmodus (nur LoRaWAN®‑Version) und Behältermodus.
• Ultraschall‑Abstandserkennung mit geringem Totwinkel und 60° Strahlwinkel für präzise Distanz-/Pegelmessungen.
• 3‑in‑1‑Sensing: Ultraschallsensor, integrierter 3‑Achsen‑Beschleunigungssensor und integrierter NTC‑Thermistor (Deckelstatus und Brandmeldung).
• Wechselbare Batterielösung mit mehrjähriger Laufzeit (bis zu 10 Jahre in typischen Meldemodi).
• Robustes IP67‑Gehäuse und Conformal Coating auf der PCBA zum Schutz gegen Feuchtigkeit und Staub in Außen-/schwierigen Umgebungen.
• Vor Ort NFC‑Konfiguration und Ein/Aus‑Schaltung per Mobil‑App für schnelle Inbetriebnahme.
• Verschiedene Konnektivitätsversionen verfügbar: LoRaWAN®, NB‑IoT und Cat M1 (GNSS‑Positionierung bei NB‑IoT/Cat M).

Anwendungen

• Smart Parking: Fahrzeugerkennung und Meldung der Parkplatzbelegung (Parkmodus bei LoRaWAN®‑Version).
• Intelligente Abfall/Behälterüberwachung: Füllstandsmessung, Deckelstatus und Brandmeldung für kommunale und gewerbliche Behälter.
• Allgemeine Distanz/Pegelemmessung: Flüssigkeitspegel, Tanküberwachung und weitere Abstandsmessszenarien.

Betriebs‑ und Verwaltungsfunktionen

• Vorgefertigte Modi mit einstellbaren Datensammel‑ und Meldeintervallen zur Optimierung des Energieverbrauchs je Einsatzszenario.
• Kumulatives Reporting (NB/Cellular‑Versionen) zur Aggregation mehrerer Datenpakete in einen Bericht, Reduzierung von Übertragungskosten und Batteriebelastung.
• Cloud‑fähig für Visualisierung, automatische Trigger, regelmäßige Berichte und Echtzeit‑Alarme (kompatibel mit Milesight IoT Cloud).
• Vor Ort NFC‑Konfiguration über die ToolBox‑App: Aktivieren/Deaktivieren, Kalibrierung, Schwellenwerte, Neigungs‑ und Distanzschalter.

Spezifikationen (Tabelle)
Drahtlose Übertragung
LoRaWAN®‑Version
Frequenzen: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923‑1/2/3/4
Sendeleistung: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
Empfindlichkeit: -137 dBm @ 300 bps
Modus: OTAA / ABP Klasse A

NB‑IoT / Cat M Version
Mobilfunkbänder: Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85; Cat NB2: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
SIM‑Slot: 1 × Micro SIM (3FF), 1,8V
Anwendungsmodus: TCP / UDP / MQTT / AWS

Messung
Messbereich: 3 ~ 450 cm
Messgenauigkeit: ±(1 + 0,3% * S) cm (S = Abstand) bei -15°C ~ 60°C
Auflösung: 1 mm
Strahlwinkel: 60°
Geräteposition: Normal / Kipp

Temperatur
Bereich: -40 ~ 125°C
Auflösung: 0,1°C

GNSS‑Positionierung (nur NB‑IoT / Cat M Versionen)
Parameter: Länge / Breite
Auflösung: 0,000001

Sonstiges
LED: 1 × interne LED‑Anzeige
Taste: 1 × interner Ein/Aus/Reset‑Taster
Software / Konfiguration: Ein/Aus per NFC oder interner Taste; Konfiguration per Mobil‑App (NFC) und Downlink; Funktionen: kumulatives Reporting (NB), Kalibrierung, Schwellenalarm, Neigungs‑ und Distanzschalter

Physikalische Eigenschaften
Stromversorgung: 2 × 9000 mAh ER26500 Li‑SOCl2 Batterien
Batterielebensdauer (typische Bedingungen): LoRaWAN®‑Version — Standardmodus: >10 Jahre (10‑min Intervall, 25°C); Behältermodus: >10 Jahre (20‑min Intervall, 25°C); Parkplatzmodus: ≈5 Jahre (12 Auslösungen/Tag, 25°C). NB/Cat M Version — TCP/UDP ≈ 10 Jahre; MQTT/AWS ≈ 5 Jahre (4 Berichte/Tag, jeder Bericht kann bis zu 12 Pakete aus 30‑min Sammlung enthalten, 25°C).
Betriebstemperatur: -30°C ~ 70°C
Relative Luftfeuchtigkeit: ≤95% (nicht kondensierend)
Schutzart: IP67
Abmessungen: 118 × 65 × 32,5 mm
Gehäuse & Farbe: ABS + PC (UL94 V0), schwarz‑grau
Gewicht: 181,4 g (Batterien enthalten)
Installation: Schraubmontage auf ebenen Flächen

Eigenschaften / technische Spezifikationen

• Modell: EM400‑MUD
• Konnektivität: LoRaWAN®, NB‑IoT, Cat M1 (GNSS für NB/Cat M)
• Abstandbereich: 3–450 cm; Genauigkeit ±(1 + 0,3% * S) cm; Auflösung 1 mm; Strahlwinkel 60°
• Onboard‑Sensoren: Ultraschallsensor, 3‑Achsen‑Beschleunigungssensor, NTC‑Thermistor
• Stromversorgung: 2 × ER26500 (9000 mAh) wechselbare Batterien; typische mehrjährige Batterielaufzeit abhängig vom Modus
• Gehäuse: IP67, Conformal Coating auf PCBA für raue Umgebungen
• Konfiguration: NFC Mobil‑App + Downlink; unterstützt Kalibrierung, Schwellen, Neigungs/Distanz‑Alarme
• Typische Anwendungen: Smart Parking, intelligente Abfallwirtschaft, Distanz/Pegelemmessung, Tanküberwachung
