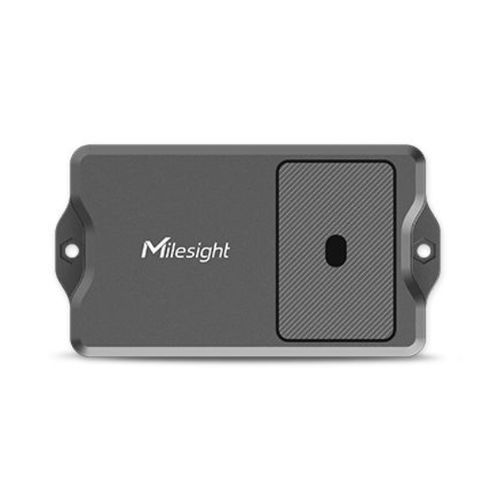

Laser-Laufzeitmessung-Abstandssensor EM400-TLD

NB-IoTLoRaWAN4G

Übersicht
Der EM400-TLD ist ein Time-of-Flight (ToF) Laser-Entfernungssensor, ausgelegt für die Überwachung kleiner Abfallbehälter und Kurzstreckenmessungen an festen Materialien. Er erkennt Füllstand, Deckel-/Offen-Status (Position/Neigung) sowie ungewöhnliche Temperatur-/Brandereignisse. Erhältlich in LoRaWAN®, NB‑IoT und Cat M Varianten, mit langer Batterielaufzeit, IP67-Gehäuse und NFC-Vor-Ort-Konfiguration.

Hauptmerkmale

• ToF-Messung mit 27° Sichtfeld für präzise Kurzstreckenerfassung
• Erfassungsbereich 2–350 cm, Genauigkeit ±2 cm, Auflösung 1 mm
• Spezialisiert auf kleine Behälter: Füllstand, Deckelzustand und Brandwarnung
• Zwei voreingestellte Modi (Standard und Bin) zur Vereinfachung von Konfiguration und Meldungen
• Mehrere Funkoptionen: LoRaWAN®, NB‑IoT und Cat M
• Integrierter 3‑Achsen Beschleunigungssensor zur Neigungs-/Positionsüberwachung und NTC‑Thermistor zur Temperatur/Brandüberwachung
• Extrem lange Batterielebensdauer mit 2 × 9000 mAh ER26500 austauschbaren Batterien
• IP67‑Gehäuse und Conformal Coating auf der PCBA für raue Umgebungen
• NFC‑Konfiguration vor Ort mit der ToolBox Mobile‑App und Downlink‑Konfigurationsunterstützung
• Unterstützt kumulative Berichte (NB/Cat M) zur Reduzierung von Übertragungskosten und Energieverbrauch

Versionen / Einsatz

• LoRaWAN® Version — großflächige, energiearme Bereitstellung (private oder öffentliche LoRaWAN‑Netze)
• NB‑IoT und Cat M Versionen — zellulare Übertragung über vorhandene Basisstationen; NB/Cat M Varianten können GNSS‑Positionierung bereitstellen

Betriebliche Vorteile

• Voreingestellte Modi optimieren Sendeintervalle zur Balance zwischen Reaktionsfähigkeit und Batterielebensdauer
• Einfache Inbetriebnahme vor Ort per NFC und Milesight ToolBox (NFC ermöglicht Ein/Aus und Vorlagen‑Konfiguration)
• Conformal Coating und IP67‑Gehäuse verlängern die Lebensdauer im Außenbereich
• Cloud‑fähig für Visualisierung, automatisierte Trigger, geplante Berichte und Echtzeit‑Alarme

Technische Spezifikationen

• Brand: Milesight
• Model: EM400-TLD
• Messtechnik: Time-of-Flight (ToF) Laser
• Sichtfeld (FoV): 27°
• Erfassungsbereich: 2 — 350 cm
• Genauigkeit: ±2 cm (−20°C bis 70°C)
• Auflösung: 1 mm
• Gerätestatus: Normal / Tilt (3‑Achsen Beschleunigungssensor)
• Temperaturmessung: −40 ~ 125°C; Auflösung 0,1°C (NTC)
• GNSS‑Positionierung: verfügbar bei NB‑IoT / Cat M (Länge/Breite, Auflösung 0,000001)
• LED: 1 × interne Anzeige
• Taste: 1 × Power/Reset intern
• Stromversorgung: 2 × 9000 mAh ER26500 Li‑SOCl2 (austauschbar)
• Batterielebensdauer (typ.): LoRaWAN ≈10 Jahre (z. B. Standardmodus 10‑min Intervall, 25°C); Bin‑Modus ≈10 Jahre (20‑min Intervall, 25°C). NB‑IoT/Cat M — TCP/UDP ≈10 Jahre; MQTT/AWS ≈5 Jahre (Szenario: 4 Berichte/Tag, bis zu 12 Pakete/Bericht, 30‑min Sammlung, 25°C)
• Betriebstemperatur: −30°C ~ 70°C
• Relative Luftfeuchte: ≤95% (ohne Kondensation)
• Schutzart: IP67
• Abmessungen: 118 × 65 × 30 mm
• Gehäuse & Farbe: ABS + PC (UL94 V0), schwarz‑grau
• Gewicht: 208,3 g (mit Batterien)
• Installation: Schraubmontage auf ebenen Flächen (zentral auf Deckel empfohlen für Bin‑Modus)
• Software & Konfiguration: NFC (ToolBox App), Downlink‑Konfiguration; erweiterte Funktionen: kumulative Berichte (NB), Schwellenalarme, Neigungs‑ und Abstandsschalter
• Zulassungen: CE, FCC; Umwelt: RoHS
