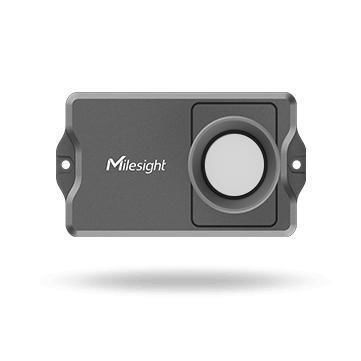

Ultraschall-Abstandssensor EM400-UDL

NB-IoTLoRaWANdrahtlos

Übersicht

Der EM400-UDL ist ein Ultraschall-Abstands- und Füllstandssensor (EM400-Serie) für professionelle Einsatzfälle. Er liefert berührungslose Messungen mit Millimeterauflösung und ist als LoRaWAN®- sowie NB‑IoT/Cat M-Variante erhältlich, jeweils in Standard- und Pro-Ausführungen mit wählbaren Sonden für unterschiedliche Reichweiten und Genauigkeiten.

Wesentliche Merkmale

• Erhältlich in LoRaWAN®, NB‑IoT und Cat M Varianten für verschiedene Einsatzszenarien
• Standard- und Pro-Varianten mit mehreren Sondenoptionen für unterschiedliche Messbereiche und Genauigkeiten
• Berührungslose Ultraschallmessung zur kontaminationsfreien Messung von Flüssigkeiten/ Füllständen/Abständen
• Integrierter Temperatursensor (NTC) und 3‑Achsen-Beschleunigungssensor zur Neigungs-/Positionsüberwachung
• Gehäuse IP67 und conformal-coated PCBA für raue Umgebungen
• Hohe Batterielaufzeit mit austauschbaren Batterien

Drahtlose Versionen / Konnektivität

• LoRaWAN®-Version: Multi-Region Unterstützung (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923). OTAA / ABP Class A; sehr geringer Stromverbrauch und große Reichweite.
• NB‑IoT / Cat M Version: Unterstützt Cat M1 und Cat NB2 Bänder; Betriebsmodi: TCP / UDP / MQTT / AWS. GNSS in zellularen Versionen für Positionsangaben (Länge/Breite).

Berührungslose Distanzmessung

Der EM400-UDL verwendet eine Ultraschallsonde für berührungslose Messungen, wodurch die Sonde nicht vom Messmedium beeinflusst oder kontaminiert wird. Sowohl Standard- als auch Pro-Familien liefern Millimeterauflösung und auf die Sonde abgestimmte Genauigkeit.

Mehrere Versionen & Sonden

Erhältlich in Standard- und Pro-Varianten mit Sondenoptionen (Beispiele: C050 / C100 für Standard; W050 / W100 für Pro), um Bereiche von kurzen bis größeren Reichweiten abzudecken.

Temperatur- und Neigungsüberwachung

• Neigungsüberwachung: integrierter 3‑Achsen-Beschleunigungssensor meldet die Geräteausrichtung und kann Alarm bei Lageänderung auslösen.
• Temperaturüberwachung: interner NTC zur Messung von Umgebung/Gerätetemperatur und Alarmierung bei starken Änderungen.

Robustheit & Umweltschutz

IP67-Gehäuse (ABS + PC UL94 V0) und Conformal Coating auf der PCBA bieten Schutz gegen Staub/Wasser und verbessern die Beständigkeit gegen Feuchtigkeit und Kontaminanten für Außen- und Industrieeinsätze.

Anwendungen

• Füllstandüberwachung von Tanks
• Überwachung von Kesselausdehnung und industrielle Distanzmessung
• Hochwasser- und Pegelmessung
• Fernüberwachung von Flüssigkeiten in Industrie- und kommunalen Systemen

Geräteverwaltung & Konfiguration

• NFC-Konfiguration und mobile ToolBox-App für Inbetriebnahme und Parameteranpassungen ohne Öffnen des Gehäuses.
• Kompatibel mit Cloud-Plattformen (Milesight IoT Cloud) für Visualisierung, Trigger, Zeitplanung und Alarme.

Batterie & Wartung

• Versorgung: 2 × austauschbare ER26500 Li‑SOCL2 Batterien (2 × 9000 mAh).
• Für lange Feldlebensdauer entwickelt: LoRaWAN® Version > 10 Jahre unter spezifizierten Testbedingungen; NB‑IoT/Cat M: TCP/UDP ≈ 10 Jahre, MQTT/AWS ≈ 5 Jahre (Beispielreporting).

Technische Daten

• Marke: Milesight
• Modell: EM400-UDL (Standard / Pro; Sonden-Beispiele: C050, C100, W050, W100)
• Messung: Ultraschall, berührungslose Distanz/Füllstand
• Reichweiten (Beispiele): C050 25–500 cm; C100 25–1000 cm; W050 30–500 cm; W100 50–1000 cm
• Genauigkeit: Standard Beispiel ±(1 + 0.3% * S) cm (S = Abstand) −15 °C bis 60 °C; Pro Beispiel ±1% FS −30 °C bis 65 °C
• Auflösung: 1 mm
• Temperatursensor: −40 °C bis 125 °C; Auflösung 0.1 °C (NTC)
• Neigung/Position: 3‑Achsen Beschleunigungssensor (Normal / Kippmeldung)
• GNSS: Länge/Breite (nur NB‑IoT / Cat M Versionen)
• LED: 1 intern; Taste: 1 intern Ein/Aus-Reset
• Stromversorgung: 2 × 9000 mAh ER26500
• Batterielebensdauer (Richtwert): LoRaWAN® > 10 Jahre (10‑min Intervall, 25 °C); NB‑IoT/Cat M: TCP/UDP ≈ 10 Jahre, MQTT/AWS ≈ 5 Jahre (Beispiele)
• Betriebstemperatur: −30 °C bis 70 °C
• Relative Luftfeuchte: ≤ 95% (ohne Kondensation)
• Schutzart: IP67
• Abmessungen: 118 × 65 × 80 mm
• Gehäuse: ABS + PC (UL94 V0)
• Farbe: Standard — schwarz/grau (C050/C100); Pro — grau (W050/W100)
• Gewicht: C050 & C100: 252.7 g (inkl. Batterien); W050 & W100: 246.6 g (inkl. Batterien)
• Installation: Schraubmontage auf flachen Flächen
• Zertifikate: CE, FCC; Umwelt: RoHS
• Software/Funktionen: NFC-Konfiguration, kumulative Meldung (NB), Kalibrierung, Schwellenalarme, Neigungs- & Distanzschaltfunktionen
