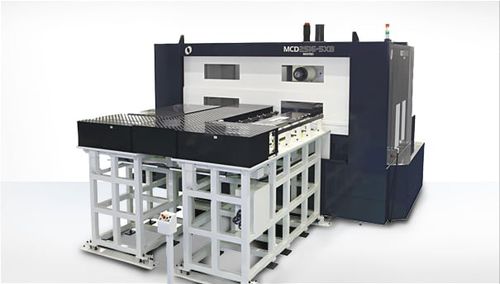

CNC-Bearbeitungszentrum / 5-Achs MCD2516-5XB

horizontal60 Werkzeuge120 Werkzeuge

Produktübersicht
Die MCD2516-5XB ist ein 5-Achsen-Horizontal-Bearbeitungszentrum, ausgelegt für multifazettige Indexierung und simultanes 5-Achsen-Bearbeiten großer, komplexer Bauteile für Luftfahrt- und Industrieanwendungen. Es verbindet großvolumige Spannmöglichkeiten mit hochpräzisem Feedback und thermischen Stabilitätsmaßnahmen für reproduzierbare Genauigkeit.

Hauptmerkmale

• Standardspindel 6.000 U/min, höhere Spindeldrehzahlen als Optionen für spezielle Anwendungen verfügbar.
• Kapazität für große Werkstücke bis zu 2.700 × 1.600 mm und Nutzlasten von ca. 2.000 kg (≈4.400 lb), je nach Konfiguration.
• 0,1 µm Linienskalennachführung für präzise Positionierung.
• Thermische Stabilitätsmaßnahmen einschließlich Makino Thermal Stabilizer; optionale Thermal Chamber für strenges Temperaturmanagement.
• A- und B-Achsen mit 0,0001° Indexierung für hochpräzises multifazettiges Bearbeiten und echtes simultanes 5-Achsen-Steuern.
• Multifazettige Indexierfähigkeit für effiziente Bearbeitung großer, asymmetrischer Bauteile.
• Werkzeugwechsler Kapazität Standard 30 (Optionen: 60, 99, 120).

Abmessungen / Kapazität (Auswahl)
Palette: 1800 × 1000 mm
Verfahrwege: X 2500 mm, Y 1600 mm, Z 1300 mm
Max. Werkstück (Beispiel): bis zu 2700 × 1600 mm R (geometrieabhängig; einige Konfigurationen geben eingeschränkte Hüllmaße wie 2400 × 1100 × 790 mm an)
Max. Nutzlast: ≈2000 kg (≈4.400 lb)

Hinweise

• Schnellverfahr (metrisch): 16.000 mm/min.
• Schnittvorschub (angegebene Seitenwerte): 630 in/min (imperiale Angabe).
• Max. Werkzeugdurchmesser (imperiale Angabe): 11,81".

Technische Daten

• Modell: MCD2516-5XB
• Typ: 5-Achsen-Horizontal-Bearbeitungszentrum
• Spindeldrehzahl: 6.000 U/min (Standard)
• Palettengröße: 1800 × 1000 mm
• Verfahrwege: X 2500 mm; Y 1600 mm; Z 1300 mm
• A-Achse: 130° (–110° bis +20°)
• B-Achse: ±225°
• Werkzeugwechsler: 30 (Optionen: 60, 99, 120)
• Feedback & Genauigkeit: 0,1 µm Skalenfeedback; A/B Achsen 0,0001° Indexierung
• Thermische Maßnahmen: Makino Thermal Stabilizer; Thermal Chamber optional
