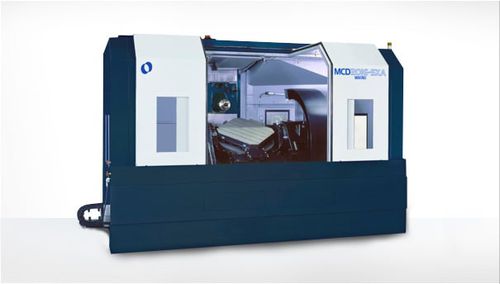

CNC-Bearbeitungszentrum / 5-Achs MCD2016-5XA

horizontal60 Werkzeuge120 Werkzeuge

Übersicht
Konzipiert für 5-Achsen-Werkzeugformenbearbeitung bietet das horizontale Bearbeitungszentrum MCD2016-5XA multiflächige Indexierung und simultane 5-Achsen-Steuerung für Hochgeschwindigkeits- und Hochpräzisions-Bearbeitung. Die serienmäßige 6.000 U/min Spindel und das robuste Design ermöglichen die Bearbeitung großer Werkstücke bis ø2000 mm und 5.060 lbs (≈ 2,3 Tonnen).

Technische Zusammenfassung

• Hohe Genauigkeit der Rückführung und thermische Stabilität: 0,1 µm Maßstab-Rückführung mit Makino Thermal Stabilizer serienmäßig; Thermal Chamber optional.
• A- und B-Achsen: 0,0001° Indexierung für präzise multiflächige Bearbeitung und zuverlässige simultane 5-Achsen-Steuerung.
• Ausgelegt für schwerbearbeitungsfähige multiflächige Indexierung großer Form-Werkstücke.

Hauptspezifikationen (Tabelle)
Palette: 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm
A-Achse: 115° (-100° bis +15°)
B-Achse: 360°
C-Achse: Keine
Spindel-Drehzahl: 6.000 U/min
Schnellverfahrt: 16.000 mm/min
Schnittvorschub: 630 in/min
Max. Werkstück: ø2000 x 1520 mm R
Max. Nutzlast: 5.060 lbs.
Werkzeugwechsler Kapazität: 30 (60, 99, 120)
Max. Werkzeugdurchmesser: 11,81"

Merkmale / technische Daten

• Modell: MCD2016-5XA
• Maschinentyp: Horizontal-Bearbeitungszentrum 5-Achsen
• Palettengröße: 1000 mm
• Verfahrwege (X × Y × Z): 2000 mm × 1600 mm × 1300 mm
• A-Achsenhub: 115° (-100° bis +15°)
• B-Achsenhub: 360°
• C-Achse: Keine
• Spindeldrehzahl: 6.000 U/min (Standard)
• Schnellverfahrt: 16.000 mm/min
• Schnittvorschub: 630 in/min
• Max. Werkstückkapazität: ø2000 × 1520 mm R
• Max. Nutzlast: 5.060 lbs (≈ 2,3 Tonnen)
• Wechslerkapazität: 30 Werkzeuge (Optionen: 60, 99, 120)
• Max. Werkzeugdurchmesser: 11,81"
• Rückführungsauflösung: 0,1 µm Maßstabrückführung
• Indexiergenauigkeit: A/B Achsen 0,0001° Indexierung
• Thermische Stabilität: Makino Thermal Stabilizer serienmäßig; Thermal Chamber optional
• Vorgesehene Anwendung: Multiflächige Indexierung und simultane 5-Achsen-Bearbeitung großer Form-Werkstücke
