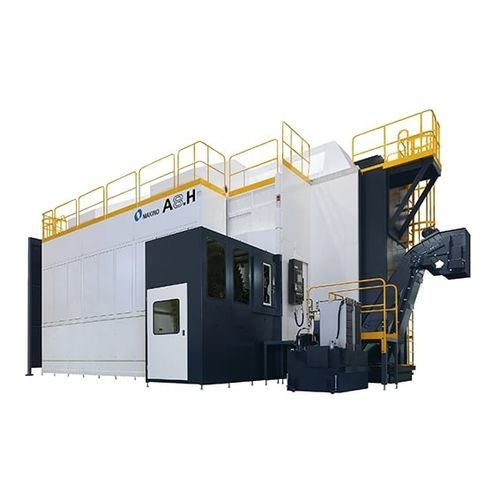

CNC-Bearbeitungszentrum / 5-Achs MAG A8.H

horizontalfür Aluminium120 Werkzeuge

Übersicht
Das MAG A8.H ist ein horizontales 5‑Achsen-Bearbeitungszentrum, ausgelegt für hochproduktive Luftfahrtbearbeitung großer, komplexer monolithischer Aluminiumbauteile. Im Vergleich zu kleineren MAG-Modellen bietet es größere Verfahrwege und eine größere Palette. Es integriert eine Hochgeschwindigkeits-Spindel mit 33.000 U/min und 130 kW sowie schnelle Achsbewegungen, um die Materialabtragsrate zu maximieren. Die Maschine ist für längere unbeaufsichtigte Betriebszeiten ausgelegt, wenn sie mit automatischen Paletten-Transfer- und Lagerungssystemen kombiniert wird.

Hauptmerkmale

• Speziell für die Luftfahrtbearbeitung großer monolithischer Aluminiumteile entwickelt
• Spindel 33.000 U/min, 130 kW für hohe Materialabtragsraten
• Größere Verfahrwege und Palettengröße gegenüber kleineren MAG-Modellen
• Hohe Eilgang- und Vorschubgeschwindigkeiten zur Maximierung der effektiven Bearbeitungszeit
• Kompakte Spindel und kurzer Drehpunkt für Zugänglichkeit an fünf Seiten, wodurch Rüstzeiten und Prozessvariation reduziert werden
• Integration mit automatischen Paletten-Transfer- und Lagersystemen möglich für verlängerten unbeaufsichtigten Betrieb

Technische Daten (Auswahl)

• A-Achse: 220° (-110° ~ +110°)
• C-Achse: 360°
• Spindeldrehzahl: 33.000 U/min
• Spindelleistung: 130 kW
• Eilgang (X, Y, Z): 65.000 mm/min (5.560 IPM)
• Vorschub Schnitt (X, Y, Z): 65.000 mm/min (5.560 IPM)
• Palettengröße: 8.000 × 2.300 mm (315.0 in × 90.6 in)
• Verfahrwege X × Y × Z: 8.200 mm × 2.500 mm × 650 mm (322.8 in × 98.4 in × 25.6 in)
• Max. Werkstück: 8.000 mm × 2.500 mm × 500 mm (mit Einschränkungen)
• Max. Nutzlast: 5.000 kg (11.000 lbs)
• ATC-Kapazität: 120 Werkzeuge
• Werkzeug-zu-Werkzeug Zeit: 13 s
• Chip-zu-Chip Zeit: 20 s
• Max. Werkzeuglänge (HSK): 305 mm (12.0 in)
• Max. Werkzeigdurchmesser: 100 mm (3.9 in)
• Max. Werkzeuggewicht: 8 kg (17.6 lbs)
