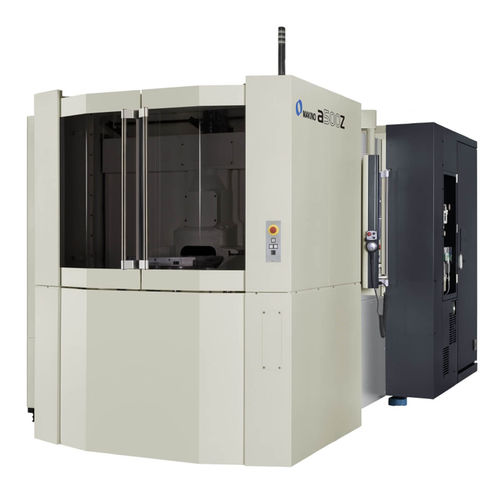

CNC-Bearbeitungszentrum / 5-Achs a500Z
horizontalmit RotationstischBT 40

CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
horizontal
Struktur
mit Rotationstisch
Spindelnase
BT 40, HSK A-63
Anzahl Werkzeuge
60 Werkzeuge
Anwendungsbereich
zum Schneiden, für automatische Werkzeugwechsler
Weitere Eigenschaften
Hochgeschwindigkeit, Hochleistung, mit Direktantrieb, Hochleistung
X-Hub

730 mm
(29 in)

Y-Hub

750 mm
(30 in)

Z-Hub

Max: 700 mm
(28 in)

Min: 500 mm
(20 in)

Rotationsgeschwindigkeit

14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)

Leistung

37 kW
(50,31 hp)

Vorrückgeschwindigkeit X-Achse

50.000 mm/min
(33 in/s)

Vorrückgeschwindigkeit Y-Achse

50.000 mm/min
(33 in/s)

Vorrückgeschwindigkeit Z-Achse

50.000 mm/min
(33 in/s)

Maximale Tischlast

400 kg
(882 lb)

Werkzeuggewicht (max.)

12 kg
(26,5 lb)

Beschreibung

Diese vielseitige Maschine baut auf die branchenführende Leistung und Zuverlässigkeit unserer vierachsigen HMCs der nx-Serie auf, geht jedoch mit der „Z-Förmigen“ voll integrierten fünften Achse den nächsten Schritt. Auf diese Weise lassen sich die Herausforderungen, die sich durch den Bedarf nach immer komplexeren Geometrien ergeben, mit einem Minimum an Aufspannungen und Bearbeitungsvorgängen bewältigen. Die einzigartige kinematische Anordnung des a500Z minimiert die Kraftweglängen an Spindel und Werkstück und überträgt sowohl Schneidkräfte als auch Reaktionskräfte effizient auf dreipunktnivellierten Maschinenbett. Das maximiert Zeitspanvolumen und Werkzeuglebensdauer dank beispielloser Systemsteifigkeit. Das Bearbeitungszentrum a500Z bietet Raum für Werkstücke bis zu Ø 630 mm x 500 mm Höhe und einem Nutzlastgewicht von bis zu 400 kg. Die X- und Y-Hübe betragen 730 mm bzw. 750 mm, wobei der Z-Hub je nach Positionierung der Drehachsen zwischen 500 mm und 700 mm liegt. Die beiden rotatorischen Achsen werden direkt angetrieben. Die Drehung in der B-Achse beträgt 360° und in der innovativen C-Achse 180°. Das bietet umfangreiche Möglichkeiten zur Werkstückpositionierung. Die Palettenoberfläche lässt sich von parallel zur Spindelachse bis zu vertikal zur Spindelachse und in allen beliebigen Positionen zwischen diesen beiden Extremen positionieren. Wie bereits seit langem ein Markenzeichen von Makino, verfügen sämtliche Achsen des a500Z über eine aktive Temperaturregelung mit geschlossenem Regelkreis.
