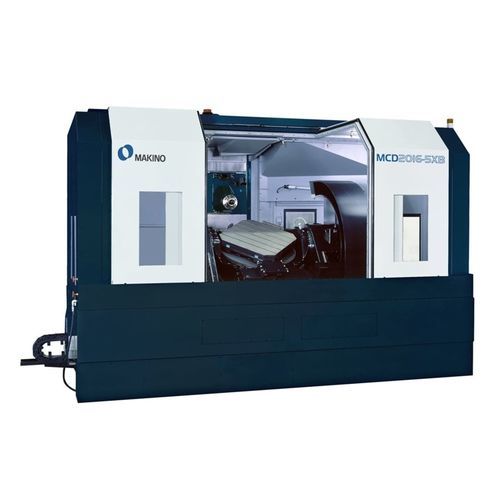

CNC-Bearbeitungszentrum / 5-Achs MCD2016-5XB

horizontal60 Werkzeuge120 Werkzeuge

Überblick
Die MCD2016-5XB ist ein horizontales 5-Achsen-Bearbeitungszentrum, ausgelegt für Mehrseiten-Indexierung und simultane 5-Achsen-Bearbeitung großer Werkstücke.

Zusammenfassung
Die MCD2016-5XB bietet Mehrseiten-Indexierung und simultane 5-Achsen-Steuerung für Hochgeschwindigkeits- und Hochpräzisionsbearbeitung großer Bauteile. Serienmäßig wird eine Spindel mit 6.000 U/min für schwere Bearbeitungen von Werkstücken bis zu 2,3 m Durchmesser und einer Nutzlast bis 2.000 kg geliefert. Die Maschine verwendet 0,1 µm Maßstab-Rückführung und thermische Stabilitätsmaßnahmen, einschließlich des Makino Thermal Stabilizer (serienmäßig) und optionaler Thermal Chamber, um die Genauigkeit bei langen Dauerläufen zu erhalten. A- und B-Achse bieten eine Indexiergenauigkeit von 0,0001 Grad für präzise Mehrseitenbearbeitung und simultane 5-Achsen-Operationen.

Technische Daten (metrisch)
Palette: 1800 X 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm

• A-Achse: -110° bis +20°
• B-Achse: +/-225°
• C-Achse: Keine
• Spindel-Drehzahl: 6.000 U/min (4K, 8K, 15K, 18K optional)
• Eilganggeschwindigkeit: 16.000 mm/min
• Schnittvorschub: 16.000 mm/min
• Max. Werkstück: 1100 mm x 2000 mm x 640 mm (mit Einschränkungen)
• Max. Nutzlast: 2.000 kg
• ATC-Kapazität: 30 (60, 99, 120 optional)
• Werkzeug-zu-Werkzeug: 18 Sek
• Max. Werkzeugdurchmesser: 300 mm
• Max. Werkzeuggewicht: 30 kg

Technische Daten (imperial)
Palette: 70.9" X 39.4"
X: 78.7" Y: 63.0" Z: 51.2"

• A-Achse: -115° bis +20°
• B-Achse: +/-225°
• C-Achse: Keine
• Spindel-Drehzahl: 6.000 U/min (4K, 8K, 15K, 18K optional)
• Eilganggeschwindigkeit: 630 IPM
• Schnittvorschub: 630 IPM
• Max. Werkstück: 43.3" x 78.7" x 25.2" (mit Einschränkungen)
• Max. Nutzlast: 4,400 lbs
• ATC-Kapazität: 30 (60, 99, 120 optional)
• Werkzeug-zu-Werkzeug: 18 Sek
• Max. Werkzeugdurchmesser: 11.8"
• Max. Werkzeuggewicht: 66.1 lbs

Technische Spezifikationen

• Modell: MCD2016-5XB
• Maschinentyp: Horizontales 5-Achsen-Bearbeitungszentrum
• Standardspindel: 6.000 U/min (optional 4K, 8K, 15K, 18K)
• Maßstabrückführung: 0,1 µm
• Thermische Kontrolle: Makino Thermal Stabilizer (standard) und Thermal Chamber (optional)
• Indexiergenauigkeit der Achsen: 0,0001 Grad Indexierung auf A- und B-Achse
• Werkstückkapazität: bis zu 2,3 m Durchmesser und Nutzlast bis 2.000 kg
• ATC: 30 Werkzeuge serienmäßig, optional 60/99/120
• Werkzeugwechselzeit: 18 Sekunden (Werkzeug-zu-Werkzeug)
