Übersicht

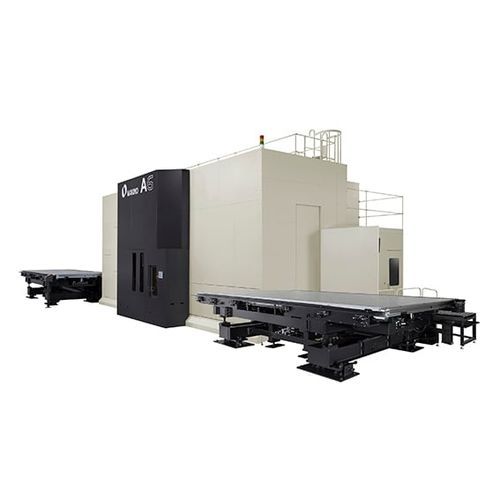

Das 5-Achs Horizontal-Bearbeitungszentrum MAG A6 ist speziell für die hochproduktive Luft- und Raumfahrt-Bearbeitung großer, komplexer monolithischer Aluminiumteile ausgelegt. Mit größeren Verfahrwegen und Palettengröße im Vergleich zu kleineren MAG-Modellen integriert das MAG A6 eine hochdrehende, leistungsstarke Spindel und schnelle Maschinenbewegungen, um die Spanabnahme zu maximieren.

Hauptmerkmale

• Spezifisch für die Luftfahrtbearbeitung großer, komplexer monolithischer Aluminiumteile entwickelt
• 33.000 U/min – 130 kW Spindelauslegung für hohe Spanabtragsraten
• Kompakte Spindel und kurzer Drehpunkt für Zugriff auf fünf Flächen des Werkstücks zur Minimierung von Aufspannungen und Prozessabweichungen
• Integration mit automatischem Paletten-Transfer- und Lagersystem für längeren unbeaufsichtigten Betrieb möglich

Technische Daten (metrisch)
A-Achse: 220° (-110° ~ +110°)
C-Achse: 360°
Spindel-Drehzahl: 33,000 rpm
Schnellgang: 65,000 mm/min (X, Y, Z)
Schnittvorschub: 65,000 mm/min (X, Y, Z)
Max. Werkstück: 6,000 mm x 2,200 mm x 500 mm (mit Einschränkungen)
Max. Nutzlast: 5,000 kg
ATC Kapazität: 120
Tool-to-Tool: 13 sec
Chip-to-Chip: 20 sec
Max. Werkzeuglänge HSK: 305 mm
Max. Werkzeugdurchmesser: 100 mm
Max. Werkzeuggewicht: 8 kg

Technische Daten (imperial)
Palette: 236.0" x 78.7"
Achsen (Beispielverfahrwege): X: 244.1" Y: 86.6" Z: 25.6"
A-Achse: 220° (-110° ~ +110°)
C-Achse: 360°
Spindel-Drehzahl: 33,000 rpm
Schnellgang: 5,560 IPM (X, Y, Z)
Schnittvorschub: 5,560 IPM (X, Y, Z)
Max. Werkstück: 236" x 86.6" x 19.7" (mit Einschränkungen)
Max. Nutzlast: 11,000 lbs
ATC Kapazität: 120
Tool-to-Tool: 13 sec
Chip-to-Chip: 20 sec
Max. Werkzeuglänge HSK: 12.0"
Max. Werkzeugdurchmesser: 3.9"
Max. Werkzeuggewicht: 17.6 lbs

Hinweise
Die Maschinenplattform ist darauf ausgelegt, schnelle, präzise Konturierfähigkeit zu bieten und gleichzeitig den Anteil der Spindel-Laufzeit im Schnitt zu maximieren. Die MAG A-Serie kombiniert hohe Spindeldrehzahlen und Leistung mit Maschinenkinematik, die für großteilige, hochspanabhebende Luftfahrt-Anwendungen geeignet ist.
