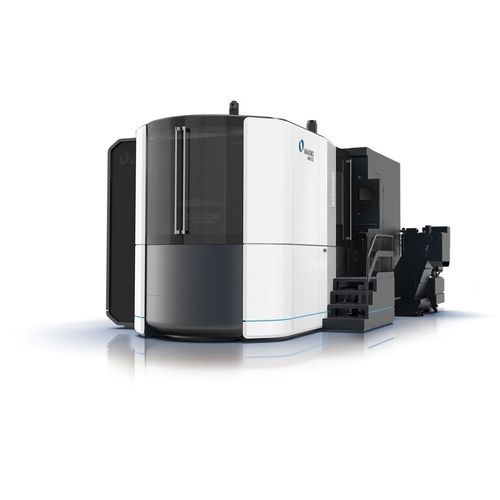

CNC-Bearbeitungszentrum / 5-Achs a900Z

horizontal60 Werkzeugemit Direktantrieb

Übersicht
Die Makino a900Z ist ein 5‑Achsen‑Horizontalbearbeitungszentrum mit werkseitig integriertem Z‑Typ als fünfter Achse, entwickelt zur Bearbeitung komplexer Geometrien mit weniger Spannvorgängen. Sie verarbeitet Werkstücke bis Φ1250×1000 mm bei einer maximalen Palettenlast von 1200 kg und bietet hohe Zerspanungsleistung auf einem dreipunktnivellierten starren Bett.

Produktdetails
Die kinematische Anordnung der Maschine minimiert die Kraftübertragungswege durch Spindel und Werkstück und leitet Schnittkräfte effizient in das dreipunktige Bett. Diese Konstruktion maximiert Spanabtragsraten und verlängert die Werkzeugstandzeiten durch hohe Systemsteifigkeit und baut auf der bewährten nx‑Serie auf.

Hauptmerkmale

• Werkseitig integrierte Z‑Typ fünfte Achse (5‑Achsen‑Fähigkeit)
• Ausgelegt zur Reduzierung von Spannvorgängen bei komplexen Geometrien
• Kinematik minimiert Kraftübertragungswege Spindel/Werkstück
• Dreipunktnivelliertes Bett für effiziente Übertragung von Schnittkräften und Reaktionskräften
• Hohe Systemsteifigkeit zur Maximierung der Spanabtragsraten und Werkzeuglebensdauer
• Basierend auf der bewährten 4‑Achsen‑HMC‑Plattform der nx‑Serie

Technische Daten

• Marke: Makino
• Modell: a900Z
• Produktkategorie: 5‑Achsen‑Horizontalbearbeitungszentrum
• Max. Werkstückgröße: Φ1250 × 1000 mm
• Max. Palettenlast: 1200 kg
• Palettengröße: 800 × 800 mm
• Verfahrwege (X/Y/Z): 1400 / 1200 / 1185–1265 mm
• Achsen B/C: B 360° / C 180°
• Spindel: BT50 (Option HSK‑A100)
• Spindeldrehzahl: 20–10000 min⁻¹ (Optionen 8000, 15000)
• Eilgang (X/Y/Z): 60000 mm/min
• Werkzeugmagazin: 60 Werkzeuge (Option 185)
• Max. Werkzeuglänge/‑durchmesser: 900 mm / bis zu 356 mm
