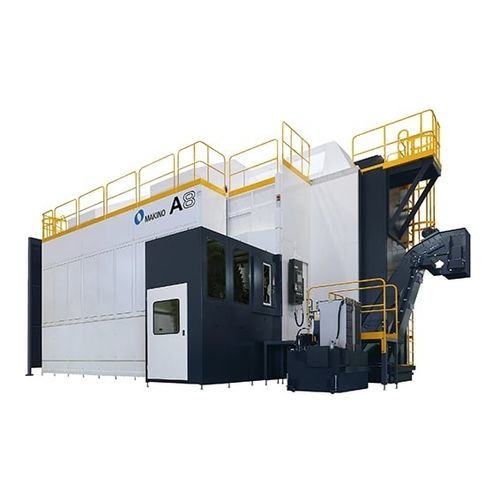

CNC-Bearbeitungszentrum / 5-Achs MAG A8

horizontalfür Aluminium120 Werkzeuge

Übersicht
Das MAG A8 horizontale 5-Achsen-Bearbeitungszentrum ist für die hochproduktive Luft- und Raumfahrtbearbeitung großer, komplexer monolithischer Aluminiumbauteile ausgelegt. Mit vergrößerten Verfahrwegen und einer großen Palette kombiniert das MAG A8 eine hochdrehzahlige, leistungsstarke Spindel mit hohen Verfahrgeschwindigkeiten, um die Zerspanleistung zu maximieren und die Zykluszeiten zu reduzieren. Die Maschine lässt sich in automatische Palettenumschlags- und Lagersysteme integrieren, um längere Phasen unbeaufsichtigter Produktion zu ermöglichen.

Hauptmerkmale

• 33.000 rpm Spindel mit 130 kW Leistung für sehr hohe Abtragsraten
• Große Palette (8.000 x 2.000 mm) und erweiterte X/Y/Z-Verfahrwege zur Aufnahme übergroßer monolithischer Luftfahrtbauteile
• Kompaktes Spindeldesign und kurzer Drehpunkt für Zugänglichkeit auf fünf Seiten, was Rüstaufwand minimiert
• Optionale Integration mit automatischen Palettenumschlags- und Lagersystemen für verlängerte unbeaufsichtigte Produktion
• Hohe Eilgang- und Vorschubgeschwindigkeiten (65.000 mm/min) zur Maximierung der Spindel-Bearbeitungszeit
• 120-fach Werkzeugwechsler (ATC) zur Unterstützung langer Produktionsläufe

Anwendungen

• Hochproduktive Luftfahrtbearbeitung komplexer monolithischer Aluminiumbauteile

Technische Daten

• Palette: 8.000 x 2.000 mm
• X / Y / Z Verfahrwege: X: 8.200 mm; Y: 2.200 mm; Z: 650 mm
• A-Achse: 220° (-110° bis +110°)
• C-Achse: 360°
• Spindeldrehzahl: 33.000 rpm
• Spindelleistung: 130 kW
• Eilgang (X, Y, Z): 65.000 mm/min
• Schnittvorschub (X, Y, Z): 65.000 mm/min
• Max. Werkstück: 8.000 mm x 2.200 mm x 500 mm (mit Einschränkungen)
• Max. Nutzlast: 5.000 kg
• ATC Kapazität: 120 Werkzeuge
• Werkzeug-zu-Werkzeug Zeit: 13 s
• Span-zu-Span Zeit: 20 s
• Max. Werkzeuglänge (HSK): 305 mm
• Max. Werkzeugdurchmesser: 100 mm
• Max. Werkzeuggewicht: 8 kg
