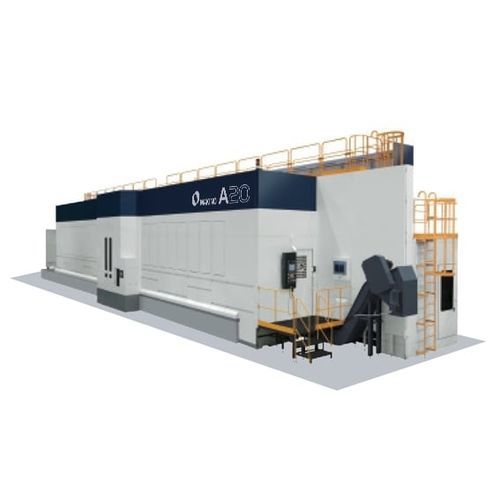

CNC-Bearbeitungszentrum / 5-Achs MAG A12-MAG A20.H

horizontalfür Aluminium120 Werkzeuge

Übersicht
Der MAG A12‑MAG A20.H ist ein 5-Achs Horizontal-Bearbeitungszentrum, entwickelt für hochproduktive Luft- und Raumfahrtbearbeitung großer, komplexer monolithischer Aluminiumbauteile. Es bietet im Vergleich zu kleineren MAG-Modellen größere Verfahrwege und Palettenkapazität und kombiniert eine hochdrehende, leistungsstarke Spindel mit schnellen Achsdynamiken, um die Zerspanungsleistung zu maximieren.

Hauptmerkmale

• 33.000 U/min Spindel mit 130 kW Leistung für hohe Abtragsraten
• Erweiterte X/Y/Z-Verfahrwege und große Palettengröße für die Bearbeitung großer Luftfahrtkomponenten
• Kompakte Spindel und kurzer Drehpunkt für Zugänglichkeit an fünf Seiten zur Minimierung von Rüstvorgängen
• Hohe Eil-/Vorschubgeschwindigkeiten zur Maximierung der Spindel-Laufzeit im Schnitt
• Automatisierungsfähig: Integration in automatische Palettenumlauf- und Lagersysteme für längere unbeaufsichtigte Produktion (Optionen verfügbar)

Technische Daten

• Palette: Bis zu 20.000 x 2.300 mm
• Verfahrwege X/Y/Z: Bis zu 20.200 / 2.500 / 650 mm
• A-Achse: 220° (-110° bis +110°)
• C-Achse: 360°
• Spindeldrehzahl: 33.000 U/min
• Spindelleistung: 130 kW
• Eilfahrt (X/Y/Z): 65.000 mm/min
• Schnittvorschub (X/Y/Z): 65.000 mm/min
• Max. Werkstückraum: Bis zu 20.000 x 2.300 x 500 mm (mit Einschränkungen)
• Max. Nutzlast: Bis zu 10.500 kg
• ATC-Kapazität: 120 Werkzeuge
• Werkzeug-zu-Werkzeug: 13 s
• Chip-to-chip: 20 s
• Max. Werkzeuglänge (HSK): 305 mm
• Max. Werkzeugdurchmesser: 100 mm
• Max. Werkzeuggewicht: 8 kg

Anmerkungen
Die MAG A Series Plattform legt den Fokus auf schnelles, präzises Konturieren, indem Spindeldrehzahl und -leistung mit hoher Achsdynamik kombiniert werden, um die produktive Schnittzeit zu maximieren und Rüstvorgänge sowie Prozessvariation zu reduzieren.

Technische Daten (Zusammenfassung)

• Palettengröße: Bis zu 20.000 x 2.300 mm
• Achsenverfahrwege: X bis 20.200 mm; Y bis 2.500 mm; Z bis 650 mm
• A-Achse: 220° (-110° bis +110°)
• C-Achse: 360°
• Spindel: 33.000 U/min, 130 kW
• Eilfahrt / Schnittvorschub: 65.000 mm/min (X/Y/Z)
• Werkstückraum: Bis zu 20.000 x 2.300 x 500 mm
• Max. Nutzlast: 10.500 kg
• ATC-Kapazität: 120 Werkzeuge; Werkzeug-zu-Werkzeug 13 s; Chip-to-chip 20 s
• Max. Werkzeuglänge (HSK): 305 mm; Durchmesser: 100 mm; Gewicht: 8 kg
