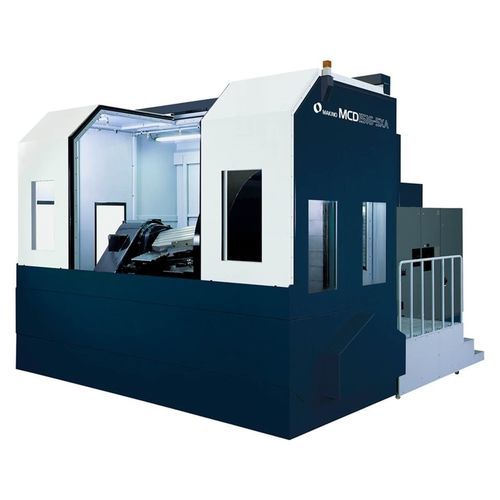

CNC-Bearbeitungszentrum / 5-Achs MCD1516-5XA

horizontal60 Werkzeuge120 Werkzeuge

Produktübersicht
Horizontal-Bearbeitungszentrum mit Trunnion‑Konstruktion und 5 Achsen, ausgelegt für effiziente Bearbeitung großer Werkstücke und komplexer Geometrien. Geeignet für palettierte schwere Teile mit reduzierten Rüstvorgängen.

Detaillierte Übersicht
Trunnion‑Typ 5‑Achsen Horizontal-Bearbeitungszentrum mit Palettengröße 1000 × 1000 mm und maximaler Palettenzuladung bis 2300 kg. Standardspindeldrehzahl 6000 min-1; optional lieferbar: Bars‑Spindel mit 300 mm Hub und Hochgeschwindigkeits‑RJ‑Spindeln (15000 / 18000 min-1). Halbschwebende Gleitführungen halten den Gleitwiderstand unabhängig von der Werkstücklast konstant und reduzieren Spiel. Ein Säulenstabilisator ist serienmäßig zur Begrenzung von Lageänderungen und zur Stabilisierung langer Bearbeitungszyklen. Die Maschine ist komplett mit Splash‑Guard ausgeführt; eine temperaturgeführte Kammer ist als Option erhältlich.

Hauptmerkmale

• Trunnion‑Konstruktion ermöglicht effiziente 5‑Achsen‑Bearbeitung großer Werkstücke
• Standardspindel 6000 min-1; optionale Bars‑Spindel (Hub 300 mm) und Hochgeschwindigkeits‑RJ‑Spindel (15000 / 18000 min-1)
• Halbschwebende Gleitführungen zur Stabilisierung des Gleitwiderstands und Reduktion von Spiel
• Serienmäßiger Säulenstabilisator zur Stabilisierung der Genauigkeit bei langen Zyklen
• Vollständiger Splash‑Guard und optionale temperaturgeführte Kammer für thermisches Management

Hauptspezifikationen (Auszug)

• Modell: MCD1516-5XA
• Konstruktion: Trunnion 5‑Achsen Horizontal‑Bearbeitungszentrum
• Palettengröße: 1000 × 1000 mm
• Achsverfahrwege: X 1500 mm / Y 1600 mm / Z 1300 mm
• Drehachsenbereich: A 115° (−100 bis +15°) / B 360°
• Spindeldrehzahl: 10–6000 min-1 (Optionen: 4000, 8000, 15000, 18000 min-1)
• Spindelende: 7/24 Kegel #50 (Option: HSK-A100)
• Max. Werkstückgröße: Φ2000 × SR1530 mm (mit Einschränkungen)
• Max. Palettenzuladung: 2300 kg
• Werkzeugkapazität: 30 Werkzeuge Standard (Optionen: 60, 99, 120)
• Max. Werkzeuglänge: 750 mm
• Max. Werkzeugdurchmesser: 125 / 300 mm (ohne Einschränkung / mit Einschränkung)
• Max. Werkzeugmasse: 30 kg
• Schnell-/Schnittvorschub: X/Y/Z 16000 mm/min / B 1440°/min / A 720°/min
