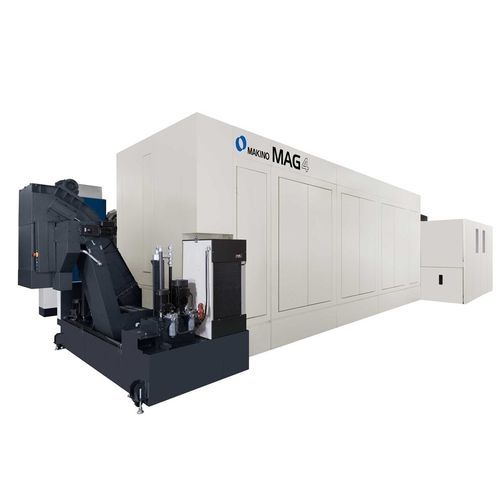

CNC-Bearbeitungszentrum / 5-Achs MAG4

horizontalfür Aluminium120 Werkzeuge

Produktübersicht
Das MAG4 5-Achsen Horizontal-Bearbeitungszentrum ist für die hochproduktive luftfahrttechnische Bearbeitung großer, komplexer monolithischer Aluminiumbauteile ausgelegt. Es bietet größere X‑ und Y‑Verfahrwege sowie eine größere Palette im Vergleich zu MAG3-Modellen und ermöglicht so die fünfseitige Bearbeitung großer Strukturbauteile wie Flügelrippen. Das MAG4 integriert eine 33.000 U/min Spindel mit 130 kW, schnelle Beschleunigung und Durchspindelkühlung, um die Spanabnahme zu maximieren und Rüstvorgänge zu reduzieren.

Hauptmerkmale

• 33.000 U/min Spindel kombiniert mit 130 kW für hohe Abtragsleistung.
• Erweiterte X- und Y-Verfahrwege und größere Palette zum Bearbeiten größerer Luftfahrtstrukturen.
• Kompaktes Spindeldesign und kurzer Drehpunkt für hervorragende Zugänglichkeit auf fünf Flächen und reduzierte Rüstzeiten.
• Hohe Vorschub- und Eilganggeschwindigkeiten zur Maximierung der Bearbeitungszeit in Schnitt.
• Durchspindelkühlung mit Hochdruckunterstützung für leistungsfähige Zerspanungsstrategien.
• Automatischer Werkzeugwechsler (ATC) mit großen Kapazitätsoptionen (120 Standard, 180 optional).

Kompatibilität / Integration
Kompatibel mit den automatischen Paletten-Transfer- und Lagerungssystemen Makino MMC2. Das MAG4 kann für längere unbeaufsichtigte Betriebsszenarien konfiguriert und in hochproduktive Luftfahrtproduktionsabläufe integriert werden, unterstützt Palettenautomatisierung und geplante Lights‑Out-Fertigung.

Technische Daten

• Palette: 3.500 x 2.000 mm (137,8" x 78,7").
• Verfahrweg (metrisch): X: 4.000 mm, Y: 2.200 mm, Z: 800 mm.
• Verfahrweg (imperial): X: 157,5", Y: 86,6", Z: 31,5".
• A‑Achse: ±110°.
• C‑Achse: 360°.
• Spindeldrehzahl und Leistung: 33.000 U/min – 130 kW (174 HP).
• Eilgang (metrisch): X: 62,7 m/min, Y: 50,0 m/min, Z: 60,0 m/min.
• Eilgang (imperial): X: 2.468 ipm, Y: 1.968 ipm, Z: 2.362 ipm.
• Schnittvorschub (metrisch): 50,0 m/min.
• Schnittvorschub (imperial): 1.968 ipm.
• Max. Werkstück (metrisch): 4.000 x 2.000 x 700 mm.
• Max. Werkstück (imperial): 157,5" x 78,7" x 27,6".
• Max. Nutzlast: 4.000 kg (8.818 lbs).
• ATC‑Kapazität: 120 (optional 180).
• Max. Werkzeugdurchmesser: 100 mm (3,9").
• Max. Werkzeuggewicht: 8 kg (17,6 lbs).
• Optionale ATC‑Kapazität: Ja.
• Durchspindelkühlung: 1,5 MPa (217 psi).
