CNC-Bohrzentrum

vertikalHochgeschwindigkeitLaser

Übersicht

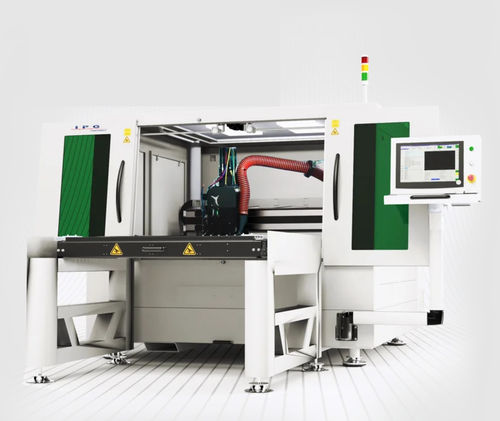

Der LaserCube Driller ist ein Laserbohrsystem, ausgelegt für das Erzeugen von Hunderten gleichmäßig verteilter Löcher pro Sekunde auf großen flachen Teilen (Filter, Lochbleche). Es bietet eine Bearbeitungsfläche von 1 x 1 m bei einer kompakten Aufstellfläche von 3,0 x 3,9 m und ermöglicht schnellen Wechsel zwischen Bauteildesigns. Eine programmierbare Schneidefunktion erlaubt das Ausstechen oder Separieren fertiger Teile.

Hauptfähigkeiten

• Bohrgeschwindigkeit: bis zu 300 Löcher/s
• Bohrlochdurchmesser: 60–3500 µm (konfigurationsabhängig)
• Maximale Bauteildicke: bis zu 3 mm (konfigurationsabhängig)
• Kompatibel mit allen Metallen, einschließlich magnetischer und reflektierender Materialien (Kupfer, Aluminium)
• Unterstützt mehrere Lochformen (rund, sechseckig, quadratisch) und gemischte Lochtypen in einem Auftrag
• Berührungsloser Prozess, benötigt nur Druckluft und Strom

Leistung & Zuverlässigkeit

• IPG-Faserlaserquellen, nach Anwendung ausgewählt, für hohe Strahlqualität und Geschwindigkeit
• Hohe Leistungsstabilität für konsistente Verarbeitungsqualität
• Wartungsarmes Design: keine Gase, keine Spiegeljustage, keine Verbrauchsmaterialien

Systemkomponenten & Bedienbarkeit

• Granitsockel zur Schwingungsdämpfung und strukturellen Steifigkeit
• Direktantrieb-Linearachsen für hohe Positioniergenauigkeit und Geschwindigkeit
• Mechanisches Spannsystem zur Werkstückfixierung
• Bedienoberfläche: 17" Monitor mit Tastatur und Maus; CAD-Import und automatische Bohrmatrix-Generierung

Anwendungen

• Großserienbohren von Industrie-Filtern, Lochblechen und großen flachen Teilen (bis 1 x 1 m)
• Fertigung mit hohen Anforderungen an Lochgleichmäßigkeit und Pitch-Kontrolle

Technische Daten

• XY-Arbeitsbereich: 1000 x 1000 mm
• Bearbeitungsfläche: 1 x 1 m
• Positionierungsgenauigkeit: ±25 μm
• Wiederholgenauigkeit: <10 μm
• Werkstückspannung: mechanisches Klemmsystem
• Anzeige & Bedienung: 17" Monitor mit Tastatur & Maus
• Steuerungssoftware: HMI konform zu CNC G-Code
• Aufstellmaß: 3875 L x 2200 B x 1800 H mm (typ. 3,0 x 3,9 m)
• Maximale Bohrgeschwindigkeit: bis zu 300 Löcher/s
• Bohrlochdurchmesser: 60–3500 μm (konfigurationsabhängig)
• Maximale Materialstärke: bis zu 3 mm (konfigurationsabhängig)
• Bohrlochgrößenvariation: <10% des Durchmessers
• Abweichung Bohrungsabstände: ±10 μm
• IPG-Laserquelle und IPG-Bohrkopf; Laserintegration intern oder extern
