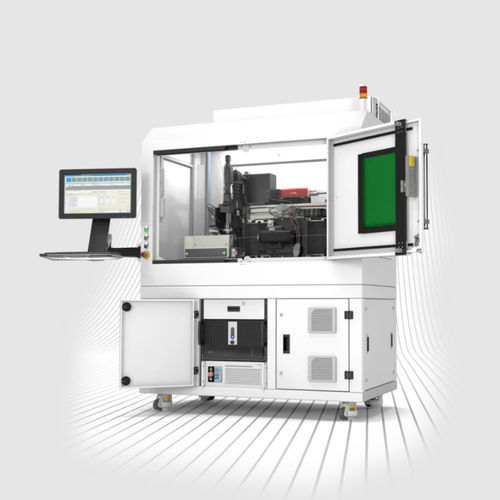

Schneide- und Graviermaschine / Laser Versa

Faserlasergepulster FaserlaserRohr

Überblick
Der Versa Small Tube Cutter ist ein Lasersystem der Klasse 1 für die Präzisionsbearbeitung von Stents und kleineren Rohrdurchmessern in der Medizintechnik- und Luftfahrtfertigung. Eine präzise Bewegungsplattform in Kombination mit einem IPG-Faserlaser gewährleistet enge Maßtoleranzen für reproduzierbare Bauteilqualität und hohe Ausbeute.

Hauptmerkmale

• Entwickelt für das Laserschneiden kleiner Rohre und Stents; Rohrdurchmesserbereich: 0,25–25 mm
• Erhältlich als 2-Achsen- oder 4-Achsen-Konfiguration zur Bearbeitung komplexer Geometrien und exzentrischer Schnitte
• Granitsockel zur Schwingungsdämpfung und für strukturale Steifigkeit
• IPGCore-Software zur koordinierten Steuerung von Achsen, Bildverarbeitung, Laserparametern, Prozesskopfprogrammierung und Hilfsgeräten; beinhaltet Konto-Validierung, Passwortschutz, Selbstprüfungen und zeitgestempelte Protokolle
• Strahlführungsköpfe: Feinschnitt-Kopf und IPG Micro-Schneidkopf

Laseroptionen

• CW- und Quasi-CW-Laser für maximalen Durchsatz
• Nanosekunden-Pulslaser für ausgewogene Durchsatz-/Qualitätsanforderungen
• Ultrakurzpulslaser für hochpräzises Stent-Schneiden; kann Nassschnitt reduzieren oder überflüssig machen

Systemsteuerung & Integration

• Vollständige Koordination aller Achsen und automatisierte Steuerung mehrerer Laserprozesse
• Integration mit Bildverarbeitungssystemen für präzise Ausrichtung; Live-Kamerablick durch Fokusoptik und Düse
• Optionale Barcode- und RFID-Leser; optionale MES-Kommunikationsmodule

Wet-Cut / Fluid-Option
Ein integriertes Fluidsystem sorgt für kontinuierlichen Wasserfluss durch das Werkstück, um Wärme zu minimieren und die Rückwand des Teils vor Laserstrahlung zu schützen. Option umfasst Flüssigkeitsbehälter, Fertigteilschublade, Fluid-Recycling und Durchflussregelung sowie ein eigenständiges Pumpenskid mit Systemschnittstelle.

Automatisierung & Bauteilhandhabung

• Manuelle Beladung mit Dual-Action-Türen, Greifer- und Buchseneinheit, leicht zugängliche Teilesammelbox
• Optionale automatische Ein- und Ausschleusung für Rohre, Längen 450–3700 mm
• Zwei Gaseingänge mit programmierbarer Druckregelung für Schneidgase

Anwendungsbereiche

• Präzisionsschnitt von medizinischen Stents und feinen Rohren
• Bearbeitung von Rohren kleiner Durchmesser für Luft- und Raumfahrt sowie Medizintechnik
• Prozessentwicklung, Pilotläufe und Skalierung zur Serienfertigung

Technische Spezifikationen

• Rohrdurchmesser: 0,25 bis 25 mm
• X-Verfahrweg: 300 mm
• X-Genauigkeit: ±8 μm
• X-Wiederholgenauigkeit: ±1 μm
• Rotationsbühne: 360°, 600 RPM
• Rotationsgenauigkeit: ±30 arcsec
• Rotationswiederholbarkeit: ±6 arcsec
• Abmessungen (L x B x H): 890 x 1600 x 2170 mm
• IPG-Laserquelle: passend zur Anwendung auswählbar; Doppellaserkonfiguration optional
• Wet-Cut-Option und 4-Achsen-Bewegungsoption (zusätzliche Y- und C-Achsen)
