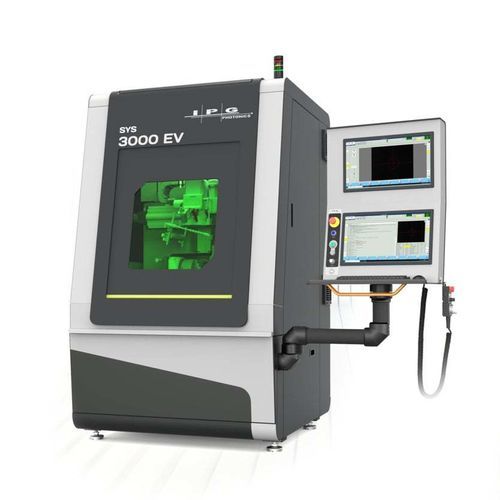

Automatischer Schweißarbeitsplatz SYS-3000-EV

Laser

Übersicht
Die SYS-3000-EV ist ein Laserbearbeitungsarbeitsplatz, der für F&E und die schnelle Prozessentwicklung für Hersteller von Batterien und Komponenten für Elektrofahrzeuge entwickelt wurde. Das System bietet eine kompakte Grundfläche mit großzügigem Arbeitsbereich und verwendet dieselben Komponenten und Prozesse wie Produktionslinien, um den Übergang zur Serienproduktion zu erleichtern.

Hauptmerkmale

• XY-Arbeitsbereich: 600 x 400 mm
• XYZ-Arbeitsbereich: 600 x 400 x 300 mm
• Systembewegung: bis zu 5 Achsen
• Systemgrundfläche: ca. 1,3 x 1,5 m
• Bedienoberfläche: 21,5" Touchscreen mit Tastatur und Maus

Laser für EV-Anwendungen optimiert

• Zweistrahl-Technologie: reduziert Spritzer und erhält gleichzeitig die Schweißgeschwindigkeit für konstante Schweißgeometrien.
• Single-Mode-Strahlen: hohe Fokussierung für schnelle Eindringtiefe, auch bei reflektierenden Metallen.
• IPG Laser-Zuverlässigkeit: Leistungsstabilität und industrielle Komponenten für wiederholbare Produktionsergebnisse.

Echtzeit-Schweißnahtmessung
Optionale Echtzeitmessung prüft jede Schweißnaht während des Prozesses und ermöglicht eine 100%ige Schweißnahtqualitätssicherung. Die Prozessüberwachung liefert sofortige Daten zu den dimensionsbezogenen Eigenschaften und warnt bei Prozessabweichungen, wodurch zerstörende Nachprüfungen reduziert werden.

Einfache Installation & Integration
Die SYS-3000-EV ist für eine schnelle Inbetriebnahme am Produktionsort ausgelegt. Die IPGCore-Software integriert Achsensteuerung, Bildverarbeitung, Laserparameter, Prozesskopfprogrammierung und Peripherie und enthält Bibliotheken vorinstallierter Routinen zur Beschleunigung der Produktionsaufnahme.

Von F&E zur Produktion
Kompakter schlüsselfertiger Batterieschweißarbeitsplatz, der eine schnelle Prozessentwicklung mit produktionstechnisch gleichwertigen Komponenten ermöglicht. Optionaler Förderdurchtritt und Automatisierungsoptionen erlauben die Integration in Batteriefertigungslinien für die Skalierung.

Technische Daten

• Modell: SYS-3000-EV
• XYZ-Arbeitsbereich: 600 x 400 x 300 mm
• XY-Arbeitsbereich: 600 x 400 mm
• Positioniergenauigkeit: XY: ±25 µm, Z: ±5 µm* (Werte pro Achse über den gesamten Verfahrweg)
• Bidirektionale Wiederholgenauigkeit: ±5 µm*
• Systembewegung: bis zu 5 Achsen
• Bauteilbeladung: manuelle, fördertechnische und automatisierte Optionen
• Anzeige & Bedienung: 21,5" Touchscreen-Monitor mit Tastatur und Maus
• Steuerungssoftware: IPGCore
• Abmessungen (Standard): 1300 B x 1550 T x 2250 H mm
• Abmessungen (Option lange Brennweite): 1300 x 1550 x 2500 mm
• IPG Laserquelle: ausgewählt passend zur Anwendung (interne oder externe Integration)
• Strahlaustrittskopf: IPG Hochleistungsscanner
• Option Schweißnahtmessung: IPG Echtzeit-Schweißnahtmessung
• Hinweis: Alle Werte pro Achse über den gesamten Verfahrweg. Produktverfügbarkeit kann je nach Region variieren.
