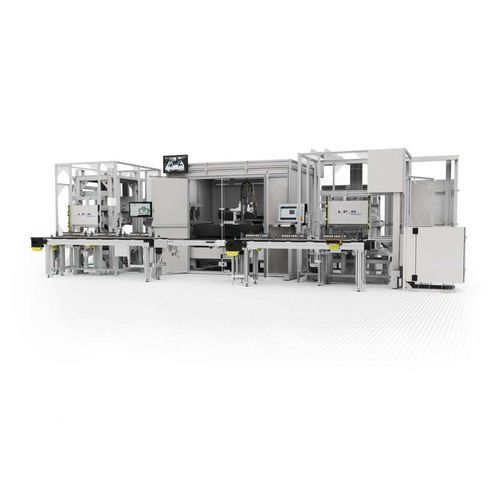

Roboter-Montagelinie

automatisiertSchweißfür elektrische Baterien

Übersicht
Automatisierte Fertigungslinien für Montage, Schweißen und Prüfung von EV‑Batterien. IPG Photonics Corporation liefert konfigurierbare Systeme, die Zellbeladung und Singulation, hochgeschwindigkeits Faserlaser‑Zell‑an‑Busbar‑Schweißen, digitale Schweißprüfung und Modul/Pack‑Montage integrieren. Die Linien unterstützen prismatische, zylindrische, Pouch‑ und Blade‑Zellen und können Prozessentwicklung, kundenspezifisches Werkzeug, Installation und Service umfassen.

Hauptmerkmale

• Vollautomatisierte Linien für Batterie‑Montage, Schweißen und Prüfung
• Konfigurierbar für prismatische, zylindrische, Pouch‑ und Blade‑Zellen
• Hochgeschwindigkeits‑Faserlaserschweißen (AMB, Single‑Mode) und OTF‑Fähigkeit
• Integrierte Prozessüberwachung, digitale Schweißprüfung und vollständige Rückverfolgbarkeit
• Optionen für Echtzeit‑In‑Process‑Schweißmessung und zerstörungsfreie Prüfverfahren

Prozessablauf (typisch)

• 1. Zellbeladung & Inspektion — eingehende Zellen werden vereinzelt, geprüft und sortiert; konforme Zellen werden in Modulrahmen eingesetzt, fehlerhafte Zellen aussortiert.
• 2. Zelle‑an‑Busbar‑Schweißen — optimierte Faserlaser schweißen Zellen an Busbars mit einstellbaren Parametern zur Maximierung der Geschwindigkeit bei minimaler Spritzerbildung.
• 3. Digitale Schweißprüfung — zerstörungsfreie Widerstandsmessungen (bed‑of‑nails) prüfen jede Schweißnaht; 100% der Prüfdaten werden protokolliert.
• 4. Modulmontage & Abdichtung — Gehäusemontage und robotergestütztes Wobble/Seam‑Schweißen gewährleisten hermetische Dichtungen; versiegelte Packs durchlaufen abschließende Funktionstests.

Laser & Strahlführung

• Adjustable Mode Beam (AMB) Zweistrahl‑Laser zur Reduzierung von Schweißfehlern bei hoher Durchsatzrate
• On‑The‑Fly (OTF) Schweißen für präzise Nähte mit bewegtem Kopf (Konfigurationen oft >10 Zellen/s)
• Leistungsstarke Single‑Mode‑Faserlaser optimiert für reflektierende Metalle (Kupfer, Aluminium)
• Optionale Echtzeit‑Schweißnahtmessung und patentierte In‑Process‑Überwachung für 100% QS und Prozessdrift‑Warnungen

Zusätzliche Fertigungsfunktionen

• Schnitt und Notching von Elektrodenfolien
• Trocknung von Elektrodenpasten auf Anoden-/Kathodenfolien
• Laserreinigung für Aufarbeitung, Recycling und Oberflächenvorbereitung ohne aggressive Chemikalien
• Beschriftung von Gehäusen für Identifikation und Rückverfolgbarkeit

Technische Spezifikationen

• Produktfamilie: EV Battery Manufacturing Lines
• Hersteller: IPG Photonics Corporation
• Produkttyp: automatisierte Systeme für Batterie‑Montage, Schweißen und Prüfung
• Unterstützte Zelltypen: prismatisch, zylindrisch, Pouch, Blade
• Hauptfunktionen: Singulation & Inspektion; Zelle‑an‑Busbar‑Schweißen; digitale Widerstandsmessung der Schweißnaht; Modulmontage und Pack‑Versiegelung
• Schweißtechnologien: Faserlaser (AMB Zweistrahl, Single‑Mode Hochleistung), OTF
• Qualität: optionale In‑Process‑Schweißmessung; 100% Prüfdatenerfassung für Rückverfolgbarkeit
• Typische Leistung: Schweißen konfigurierbar für >10 Zellen/s abhängig von Zelltyp und Konfiguration
• Lieferumfang: modulare Systeme bis hin zu kompletten Fertigungslinien, Prozessentwicklung, kundenspezifisches Werkzeug, Installation und Service
