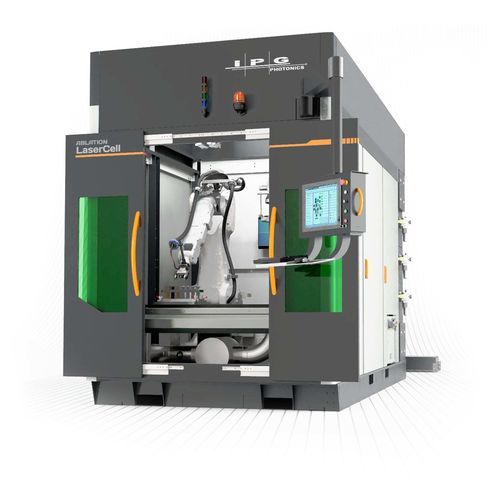

Laserablationssystem für Einzelteile LaserCell 4000

automatischfür die Medizintechnik

Übersicht
Die LaserCell 4000 ist ein automatisiertes Laser-Reinigungssystem der Klasse 1 für Hochgeschwindigkeits-Reinigung, Beschichtungsentfernung und Oberflächenvorbereitung in Produktion, Überholung und Reparatur. Laserablation ist ein berührungsloses Verfahren, das Reinigungsmedien überflüssig macht und Prozessabfall reduziert. Das schlüsselfertige modulare Design ermöglicht schnelle Installation sowie konfigurierbare Layouts und Programmierung für spezifische Bauteile.

Hauptmerkmale

• Automatisierte Laser-Oberflächenreinigung in Klasse-1-Gehäuse
• Maximale Bauteilfläche: 1 × 1,5 m
• Neun Beladekonfigurationen für Produktionsflexibilität
• Einzel- oder Doppel-6-Achs-Roboterintegration möglich
• Integrierte, überwachbare Rauch- und Staubabsaugung

Fähigkeiten
Konfigurierbare Laserparameter (Impuls, Wellenlänge, Energie) optimieren die Ablation für unterschiedliche Materialien. Systeme unterstützen Einzel- oder Doppel-6-Achs-Roboteranordnungen, um den Bearbeitungskopf zu einer stationären Bauteiloberfläche zu führen oder Bauteile unter einen festen Kopf zu bewegen. IPG bietet Prozessentwicklung und Programmierdienstleistungen zur Zykluszeitoptimierung.

Präzise Oberflächenvorbereitung

• Vorreinigung zur Verbesserung der Schweißqualität ohne Substratschädigung
• Oberflächenstrukturierung oder Vorreinigung vor Klebeprozessen zur Erhöhung der Haftung
• Vorreinigung vor EB-PVD und Plasmaspritzen zur Verlängerung der Beschichtungslebensdauer
• Beschichtungsentfernung für schnelle Reparaturen ohne Beeinträchtigung des Basismaterials
• Entfernung von Schmutz, Belägen und Oxiden von rotierenden Komponenten zur Inspektion
• Vereinfachte Werkzeugwartung durch Entfernen von Trennmitteln und Rückständen

Integrierte Rauch- & Staubabsaugung
Die LaserCell 4000 verfügt über ein programmierbares, überwachtes Absaugmodul, steuerbar über die Bedienoberfläche; die Absaugstatusüberwachung kann den Laserbetrieb verhindern, wenn die Absaugung nicht aktiv ist.

Software
Das System wird mit IPGCore (auf .NET Core und JavaScript basierend) geliefert und bietet dynamische Bildschirme, Workflow-Tools, Authentifizierung, Benutzeranmeldung und hierarchische Systemverwaltungsfunktionen als Teil der industriellen HMI.

Anwendungen

• Entfernung von Beschichtungen und Lacken
• Reinigung und Überholung von Luft- und Raumfahrtkomponenten
• Nukleare Dekontamination
• Sterilisation und Reinigung medizinischer Geräte
• Hygienische Reinigung in Lebensmittel- und Getränkeindustrie
• Produktion, Überholung und Reparatur in Automobil-, Energie- und weiteren Branchen

Spezifikationen

• Modell: LaserCell 4000
• Materialabtragsrate: bis zu 450 cm²/s
• Robotische Teilehandhabung: Prozess-zu-Teil: 1000 × 1500 × 1000 mm; Teil-zu-Prozess: 165 × 300 × 600 mm, bis 25 kg
• Roboteroptionen: ABB, FANUC, KUKA, Yaskawa
• Teileausrüstung: kundenspezifisches Teiletablett und Robotergreifer
• Beladung: manuell Standard, Optionen für externen Roboter oder Förderbanddurchführung
• Absaugung: montiertes Modul, programmierbar und interlock
• Anzeige: 17-Zoll-Monitor mit Tastatur und Maus
• Steuerungssoftware: IPGCore
• Abmessungen: 4200 × 2200 × 3000 mm
• IPG-Laserquelle: anwendungsgerecht ausgewählt (typisch: gepulster Nanosekunden-Laser)
• Laserintegration: intern oder extern
• Bearbeitungskopf: IPG-Hochleistungsscanner
• Arbeitsbereich Scanner: bis zu 250 × 250 mm
• Optionen: externer Roboter oder Förderbanddurchführung; programmierbarer Nebeldispenser Process Assist
