Faserlaser-Schweißmaschine EV series

automatischintegrierbarfür Aluminium

Übersicht

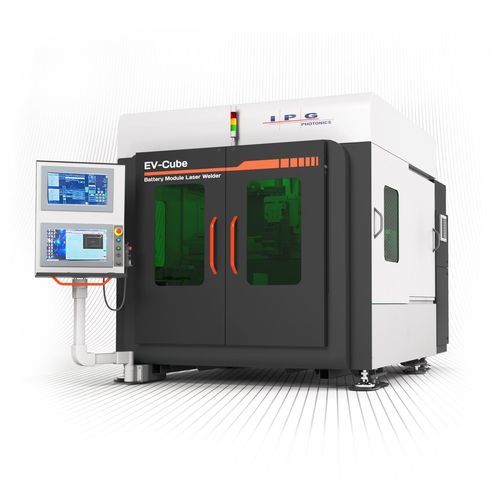

Batteriemodul‑Schweißsysteme sind vollautomatische Arbeitsplätze zum Schweißen von Busbars an Batteriezellenmodulen. Konfigurierbar für manuelle Beschickung oder Förderband‑Durchlauf, unterstützen diese Systeme Prozessentwicklung, Prototyping und Kleinserienfertigung. Mit IPG‑Faserlasern und optimierter Laserpfadprogrammierung erreichen Konfigurationen wie EV‑Cube Schweißgeschwindigkeiten von bis zu 15 zylindrischen Zellen pro Sekunde.

Hauptmerkmale

• Automatisiertes Busbar‑zu‑Zelle Schweißen mit wählbarer Teilezuführung (manuell oder Förderband).
• Schweißgeschwindigkeit: bis zu 15 zylindrische Zellen/s (system-/konfigurationsabhängig).
• Schlüsselfertige, flexible Architektur für Prozessentwicklung und Kleinserien.
• Granitsockel und Linearmotoren für Schwingungsdämpfung, strukturelle Steifigkeit und hohe Positioniergenauigkeit.

Materialien & Zellkompatibilität

• Unterstützte Zelltypen: zylindrisch, prismatisch, Pouch (Soft‑Pack).
• Gängige schweißbare Materialien: Kupfer, Aluminium, Nickel, Edelstahl, vernickelter Stahl, vernickeltes Kupfer und dissimilar Kombinationen.

Systemoptionen & Werkzeug

• Optionale Werkzeugentwicklungs‑Services zur Erhöhung des Bauteil‑Yields für verschiedene Zellformate.
• IPG kundenspezifisch entwickeltes Werkzeug; viele Konfigurationen akzeptieren zertifizierte Fremdwerkzeuge.
• Modulhandhabung: manuelle Beladung oder Förderband‑Durchlauf mit automatischen Ein-/Ausgangstüren.

Produktqualität & Echtzeitmessung
Optionale In‑Process‑Schweißnahtmessung misst direkt die Eindringtiefe jeder Naht zur Ermöglichung einer 100%igen Schweißverifikation. Die Echtzeitüberwachung erkennt Prozessdrift und verifiziert die Penetration in das Zellgehäuse, um Ausfälle und Rückrufe zu reduzieren.

Laser & Strahlführung

• Laserarten: CW, Quasi‑CW, gepulst und Adjustable Mode Beam (AMB).
• Zweistrahl‑Optionen mit Single‑Mode‑Kernleistungen bis zu 3 kW für Hochgeschwindigkeits‑Schweißen.
• Strahlführungsoptionen: fester Strahl, Scanstrahl und Wobble‑Schweißköpfe.

Mechanik & Bewegung

• Granitsockel für Schwingungsdämpfung und strukturelle Steifigkeit.
• Linearmotoren für hohe Positioniergenauigkeit und erhöhte Systemgeschwindigkeit.
• Beispiel‑Kapazität: Module bis ~1 × 1 m und Gewichte bis ~450 kg (konfigurationsabhängig).

Software & Steuerung

• Vorinstallierte, getestete Bedienersoftware mit Programmier‑ und HMI‑Schnittstelle (z. B. HMI2 oder SPS‑basierte Steuerung je nach Modell).
• Steuerungsoptionen und Rezepte zur schnellen Inbetriebnahme und Prozess‑Reproduzierbarkeit.

Vergleich (ausgewählte Spezifikationen)
Spezifikation — EV‑Cube System — EV‑Flex System
Zelltyp: Zylindrisch, Prismatisch, Pouch — Zylindrisch, Prismatisch, Pouch
Schweißgeschwindigkeit: 15 Zellen/s — 4+ Zellen/s
Max. Modulgröße: 1100 L x 1100 B x 600 H (mm) — 1200 L x 1000 B x 300 H (mm)
Materialien: Aluminium, Kupfer, Stahl, Verschiedenes — Aluminium, Kupfer, Stahl, Verschiedenes
Genauigkeit Schweißposition: ±50 μm — ±250 μm
XY‑Wiederholgenauigkeit: ±10 μm — ±10 μm
Modulbeladung: Manuell oder Förderband‑Durchlauf — Manuell oder Förderband‑Durchlauf
Werkzeug: IPG kundenspezifisches Werkzeug — IPG kundenspezifisches & Fremdwerkzeug
Steuerungssoftware: HMI2 — Siemens 3‑Achsen SPS Steuerung
Abmessungen: 2600 L x 2200 B x 1800 H mm — 3500 L x 2500 B x 2900 H mm

Anwendungen & Nutzen

• Entwickelt für Hersteller von EV‑Batteriemodulen, die Hochgeschwindigkeits‑Busbar‑zu‑Zellen‑Schweißen benötigen.
• Bietet Prozessentwicklung, Programmierung und Applikationssupport für schnelle Implementierung.
• Optionale Werkzeug‑ und Prozess‑Services zur Maximierung des Yields für zylindrische, prismatische und Pouch‑Zellen.

Technische Spezifikationen

• Maximale Schweißgeschwindigkeit: bis zu 15 zylindrische Zellen/s (konfigurationsabhängig).
• Unterstützte Zelltypen: zylindrisch, prismatisch, Pouch.
• Typische max. Modulfläche (EV‑Cube): 1100 × 1100 × 600 mm.
• Max. Modulgewicht: bis zu ~450 kg (systemabhängig).
• Schweißpositionsgenauigkeit (EV‑Cube): ±50 μm; XY‑Wiederholgenauigkeit: ±10 μm.
• Schweißbare Materialien: Aluminium, Kupfer, Stahl, dissimilar Kombinationen, Nickel‑Varianten.
• Optionale In‑Process‑Messung für 100% Verifikation.
• Verfügbare Lasermodi: CW, Quasi‑CW, gepulst, AMB; Dual‑Beam bis 3 kW.
• Strahlführung: fest, scan, wobble.
• Mechanik: Granitsockel, Linearmotoren.
• Steuerung/Software: Vorinstalliertes HMI2 oder SPS‑Optionen je nach Modell.
