Heizsystem

Übersicht

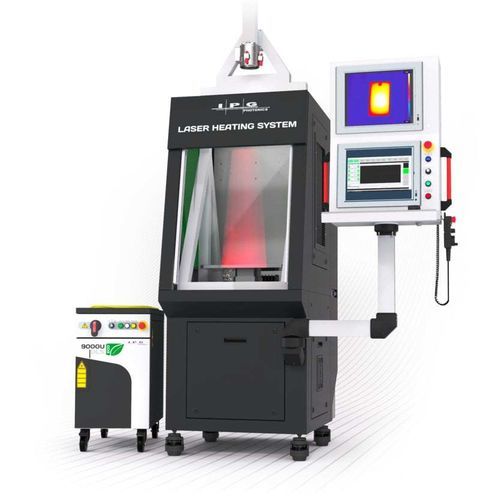

Das Laser-Heizsystem DLS-ECO ist eine schlüsselfertige Arbeitsstation zur innerbetrieblichen Entwicklung von Lasererwärmungs-, Härtungs- und Trocknungsprozessen. Es integriert IPG DLS‑Serienlaser mit Projektionsoptiken in einem Gehäuse der Klasse 1, um sichere und reproduzierbare Prozessentwicklung für industrielle Anwendungen zu ermöglichen.

Hauptmerkmale

• DLS-ECO Laser-Wirkungsgrad: 55%
• Kompatibel mit IPG DLS Serie (4,5–20 kW)
• Projektionsoptik und IPG-Projektionskopf für kontrollierte Strahlausgabe
• Integrierte Sicht- und Infrarot-Vision; optionale FLIR-Wärmebildkamera und Pyrometer-Regelkreis
• Wassergekühlte Kühlplatte als Arbeitsfläche; optional integrierter Luftmesser und Gaszufuhr
• HMI mit zwei Monitoren und IPG Core Software; manuelle Bauteilzuführung
• Rauchgasabsaugung mit Durchfluss-, Temperatur- und VOC-Überwachung

Nachhaltiges, energieeffizientes Heizen und Trocknen

• SCHNELL: Laserprozesse können bis zu 10× schneller sein als herkömmliche Öfen und Konvektionsöfen.
• EFFIZIENT: Energie wird nur auf die Zieloberfläche aufgebracht, was unproduktive Abwärme reduziert.
• UMWELTFREUNDLICH: Vollelektrische Lösung reduziert die Abhängigkeit von fossilen Brennstoffen.

Präzise Kontrolle des Trocknungsprozesses
Die „kalte“ Laserofen-Umgebung ermöglicht erweiterte Messtechnik und Regelung in geschlossenen Regelkreisen, die in traditionellen Hochtemperaturofen nicht möglich sind. Pyrometer-Überwachung und Regelkreise erlauben präzise Temperaturführung und reproduzierbare Trocknungszyklen.

Trocknungsregelkreis (Sequenz)

• 1. Der Laser erhitzt das Material bei voller Leistung schnell auf die Zieltemperatur, um die Trocknung einzuleiten.
• 2. Der Regelkreis stellt sicher, dass das Material den Zieltemperaturbereich nicht überschreitet.
• 3. Der Regelkreis optimiert die Laserleistung während der Feuchtigkeitsentfernung zur Stabilisierung der Trocknungsrate.
• 4. Der Regelkreis reduziert die Leistung und schaltet den Laser ab, wenn die Feuchtigkeit entfernt ist.

Technische Spezifikationen

• DLS-ECO Laser-Wirkungsgrad: 55%
• Z-Lift Hubweg: 600 mm
• Beleuchtungsbereich (XY): ~90 x 90 mm min bis ~200 x 200 mm max
• Arbeitsfläche: wassergekühlte Kühlplatte; optional Luftmesser und Gaszufuhr
• Beladung: manuell
• Anzeige & Bedienung: zwei Monitore mit Tastatur & Maus
• Steuerungssoftware: IPG Core HMI
• Vision: sichtbar & infrarot; optionale FLIR-Wärmebildkamera
• Thermometrie: optionaler Pyrometer-Regelkreis
• Rauchgasabsaugung: Abgasabsaugung mit Durchfluss-, Temperatur- und VOC-Überwachung
• Abmessungen (B x T x H): 1000 x 1260 x 3050 mm
• IPG Laserquelle: DLS Serie (4,5–20 kW); Laserintegration extern
• Strahlauskopplungskopf: IPG-Projektionskopf
