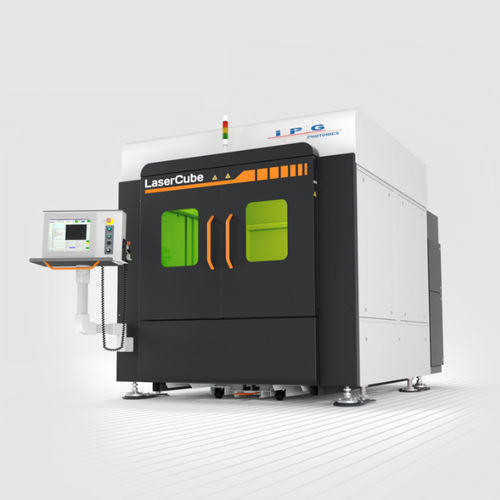

Faserlaser-Schneidsystem LaserCube

für Aluminiumfür Edelstahlfür Kupfer

Übersicht
Die LaserCube Faserlaser-Flachbett-Schneidanlagen sind für das schnelle und zuverlässige Präzisionsschneiden von Kleinteilen in Produktionsumgebungen konzipiert, vom Prototyping bis zur Serienfertigung. IPG-Faserlaserquellen und industrielle Systemkomponenten liefern kontrollierte Schnittkanten über ein breites Materialspektrum bis zu etwa 12,7 mm Stahl.

Hauptmerkmale

• Laserleistung bis zu 6 kW (IPG-Optionen)
• Positioniergenauigkeit: ±25 μm; Wiederholbarkeit <10 μm
• Maximale Schnittgeschwindigkeit: 1000 mm/s
• Kompakte Grundfläche: ca. 5,7 m²
• Granitsockel zur Vibrationsdämpfung und strukturellen Steifigkeit
• Hochpräzise Linearmotoren und Encoder

Mechanik & Komponenten

• Flachbett-Aufbau mit teleskopischer Schublade und metallischer Schnittauflage
• IPG-Schneidkopf und wählbare IPG-Laserquelle (interne oder externe Integration)
• Optionale Drehvorrichtung für Rohrbearbeitung; optionaler externer Palettenhalter für schwere Bleche
• Manuelles Spannen standardmäßig; pneumatisches Spannen optional

Bedienung & Software

• Vorinstallierte und getestete IPG-Software; HMI konform zum CNC G-Code, bedienerfreundlich
• Vollintegrierte Steuerung von Laser, Bewegungsführung, Strahlführung, Prozessparametern und Bildverarbeitung
• Live-Anzeige von G/M-Code mit Produktionssteuerungen für Unterbrechung und Fortsetzung
• Editierbare Bibliothek mit Schneidparametertabellen und Nesting direkt an der Maschine

Bildregistrierung (optional)

• Optionales Bildverarbeitungssystem zur präzisen Platzierung von Schnitten bei variabler Bauteil- oder Merkmalposition
• Geeignet für vorbearbeitete Materialien (siebgedruckte Platten, gestanzte Teile, chemisch geätzte Komponenten)
• Automatische Kompensation von Maßabweichungen und Platzierungsvariationen
• Ermöglicht kombinierte Laser-Stanz-Prozesse bei Integration mit vorhandenen Stanzpressen

Zuverlässigkeit & Wartung

• Faserlaser-Design ohne Spiegel in der Quelle reduziert Verbrauchsmaterialien und Ausrichtungsaufwand
• Stabile IPG-Laserleistung und robuste Mechanik minimieren Stillstände und sichern langfristige Prozessstabilität

Caractéristiques / spécifications techniques

• Maximale Schnittgeschwindigkeit: 1000 mm/s
• Laserleistung: bis zu 6 kW (konfigurierbar)
• Materialien: Edelstahl / Baustahl, Aluminium, Messing, Kupfer, laminierte Folien
• XYZ-Arbeitsbereich: 1250 x 1250 x 75 mm (Drehvorrichtung optional)
• Positioniergenauigkeit: ±25 μm; Wiederholbarkeit <10 μm
• Materialzuführung: teleskopische Schublade mit Metallschnittbett; optionaler externer Palettenhalter; optionale automatische Beladung
• Teileutensilien: manuell; optional pneumatisch
• Steuersoftware: HMI konform zum CNC G-Code
• Anzeige & Bedienung: 17" Monitor mit Tastatur und Maus
• Sicherheit & Konformität: Lasersicherheit Klasse 1; CE-zertifiziert
• Strahlführung: IPG-Schneidkopf; Laserquelle je nach Anwendung ausgewählt
