Laserschweißarbeitsplatz

automatischRoboter

Übersicht

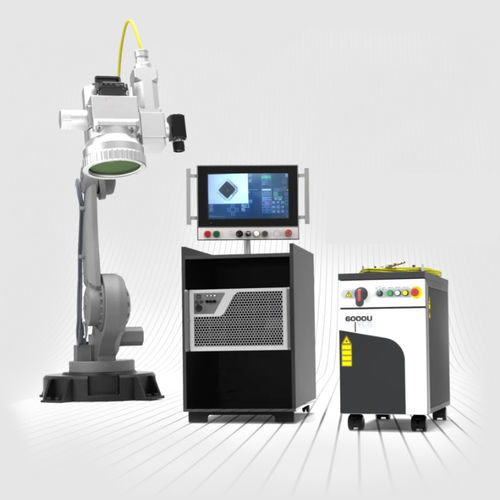

Das integrierte Laser‑Schweißsystem (ILWS) ist eine modulare, einsatzbereite Faserlaser‑Fernschweißlösung, die IPG‑Laserquellen, Strahlführung mit IPG‑Hochleistungs‑Scannern, Steuerungssoftware und optionale Module wie integrierte Vision und Echtzeit‑Schweißmessung kombiniert. ILWS vereinfacht Systemkonfiguration, Programmierung und Produktionsanlauf für automatisierte, berührungslose Schweißanwendungen.

Hauptvorteile

• Ausgelegt für hochgeschwindige Laser‑Schweißprozesse in der Produktion
• Vereinfachte Bauteilpositionierung zur Reduzierung des Aufwands für Vorrichtungen
• Schnelle Installation und Inbetriebnahme für Integratoren und Eigenintegratoren

Flexible Strahlführung
IPG‑Hochleistungs‑Scanner lenken den Laser in X‑ und Y‑Richtung ab und ermöglichen so Remote‑Schweißen über eine große Arbeitsfläche. Diese Strahlführung unterstützt verschiedene Nahtgeometrien und mehrere Schweißstellen an einem Bauteil bei minimalen mechanischen Bewegungen.

Produktives Schweißen
ILWS unterstützt automatisierte, berührungslose Schweißprozesse für Anwendungen mit hohem Durchsatz wie EV‑Batteriebauteile und Hairpins für Elektromotoren. Die Laserquelle wird an die Anwendung angepasst, um erforderliche Eindringtiefe und Zykluszeit bei minimaler Werkstückspannung zu erreichen.

Echtzeit‑Schweißmessung
Die optionale In‑Prozess‑Messung erfasst jede Schweißnaht während des Schweißvorgangs zur Naht‑bezogenen Rückverfolgbarkeit und Qualitätsabsicherung. Dies reduziert den Bedarf an zerstörenden Nachkontrollen und ermöglicht Warnungen bei Prozessdrift auf Basis von Nahtdaten.

Automatische Bauteilpositionskorrektur
Ein optionales integriertes Vision‑System erkennt Bauteilfehlstellungen und kompensiert automatisch Schweißkoordinaten (Korrektur bis ±12 mm), wodurch Anforderungen an Zuführung und Vorrichtungsgenauigkeit sinken.

Optionen & Zubehör

• Echtzeit‑Direkt‑Schweißmessung (In‑Prozess‑Überwachung)
• Integriertes Vision‑System zur automatischen Bauteilpositionskorrektur
• Verstellbare Air‑Knife‑Anordnung

Implementierung & Support
ILWS wird als hoch konfigurierbares Paket für Integratoren und Endkunden bereitgestellt. IPG bietet Prozessentwicklung und Systemprogrammierung zur Optimierung jeder Konfiguration hinsichtlich Schweißgeschwindigkeit und Wiederholbarkeit. Systeme können vollständig integriert und einsatzbereit geliefert werden.

Technische Daten

• Wiederholgenauigkeit der Nahtposition: <5 urad rms
• Anzeige & Bedienung: 15,6 Zoll Touchscreen
• Steuersoftware: ILWS Manager
• IPG Laserquelle: anwendungsgerechter Faserlaser
• Laserleistung: bis zu 12 kW
• Strahlführungs‑Kopf: IPG Hochleistungs‑Scanner
• Arbeitsbereich des Scanners: bis zu 250 x 250 mm
• Arbeitsabstand des Scanners: bis zu 500 mm
• Schweißmessung: Echtzeit‑Direktmessung (optional)
• Integriertes Vision‑System: automatische Bauteilpositionskorrektur (optional)
• Air‑Knife: verstellbare Air‑Knife‑Anordnung (optional)
