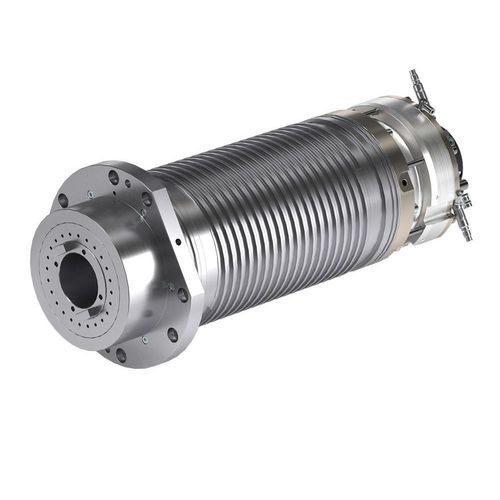

Bearbeitungs-Motorspindel ES748

SpindelHigh-Powerfür Industrieanwendungen

Übersicht
Die ES748 Elektrospindel ist eine leistungsstarke ATC-Spindel für die industrielle Zerspanung unterschiedlicher Werkstoffe und Metalle. Die ES748 ist in einer 20-kW-Ausführung verfügbar und für anspruchsvolle Zerspanungsaufgaben vorgesehen, die flüssigkeitsbasierte Kühlung und eine ISO-50-Werkzeugaufnahme erfordern.

Highlights

• Modellfamilie / Handelsbezeichnung: ES748 (20 kW Variante gezeigt)
• Hohe Dauer- und Kurzzeitleistung (S1 / S6 40%)
• Asynchronmotor mit Flüssigkeitskühlung
• ISO 50 Werkzeugaufnahme und Durchgangskühlung möglich
• Lager schmierung: Fett

Zubehör (Beispiele für ES748)

• Zugbolzen für HSD-Werkzeughalter ISO 40
• Zugbolzen für HSD-Werkzeughalter CAT40
• Wasser-Kühler (Chiller)
• Wasser/Luft-Wärmetauscher

Verwandte Inhalte
Die Produktseite zeigt Fallstudien und Messebeteiligungen mit Anwendungsbeispielen und Installationen, die die Leistung der ES748 in realen Zerspanungsszenarien belegen.

Technisches Datenblatt (Tabelle)
ES748 - 20kW
Gehäusedurchmesser [mm]: Ø205
Max. Drehzahl [rpm]: 12.000
Motortyp: Asynchron
Drehmoment S1/S6 (40%) [Nm]: 95.5 / 114.5
Leistung S1/S6 (40%) [kW]: 20 / 24
Werkzeugaufnahme: ISO 50
Kühlung: Flüssigkeit
Lagerschmierung: Fett
Gewicht [kg]: ca. 30
Durchgangskühlung Schaft: Ja
Vibrationssensor: Nein
Dehnungssensor: Nein
Schaftklemmung: Nein
Lager-Vorspannfunktion: Nein
Schaft-Kit: Nein
Kühlgehäuse: Nein

Technische Spezifikationen

• Modell: ES748 (20 kW)
• Gehäusedurchmesser: Ø205 mm
• Maximale Drehzahl: 12.000 rpm
• Motortyp: Asynchron
• Drehmoment (S1 / S6 40%): 95.5 Nm / 114.5 Nm
• Leistung (S1 / S6 40%): 20 kW / 24 kW
• Werkzeugaufnahme: ISO 50
• Kühlung: Flüssigkeit (Durchgangskühlung über Welle unterstützt)
• Lagerschmierung: Fett
• Gewicht: ca. 30 kg
• Vibrationssensor: Nein (nicht montiert)
• Dehnungssensor: Nein
• Schaftklemmung / Schaft-Kit / Lager-Vorspannfunktion / Kühlgehäuse: Nicht serienmäßig geliefert
