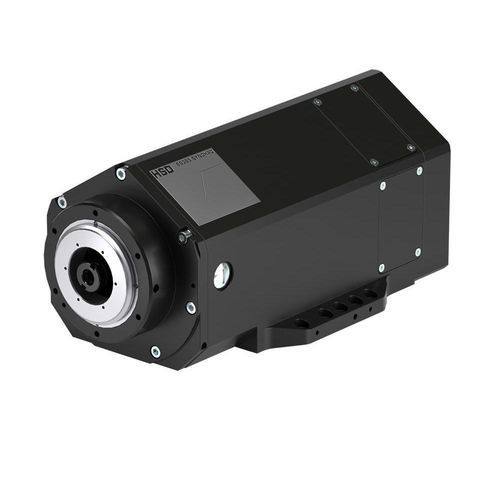

Bearbeitungs-Motorspindel ES368

Spindelelektrischflüssigkeitsgekühlt

Übersicht
Entdecken Sie die ES368-Elektrospindeln, die HSD für die präzise CNC-Bearbeitung von Verbundwerkstoffen und Holz entwickelt, fertigt und liefert. Die ES368-Familie umfasst Varianten, die auf unterschiedliche Leistungs-, Drehzahl- und Werkzeugschnittstellenanforderungen optimiert sind, mit Flüssigkeitskühlung sowie optionalen Sensoren und Zubehör für die industrielle Integration.

Anwendungen

• Verbunde (Composite)
• Holzbearbeitung

Zubehör

• Werkzeuggabel für Werkzeughalter ISO30/40 und HSK F63
• Werkzeughalter ISO30 – ER32
• Werkzeughalter HSK F63 – ER32
• Wasser-Kühler (Chiller)
• Wasser/Luft-Wärmetauscher

Technische Daten

• Varianten:
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
• Gehäusedurchmesser [mm]:
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
  □ 132x132 | □ 132x132 | □ 132x132
• Max. Drehzahl [rpm]:
  20.000 | 24.000 | 36.000
• Motortyp:
  Asynchron | Synchron | Asynchron
• Drehmoment S1/S6 (40%) [Nm]:
  5,6 / 6,9 | 8,7 / 10,3 | 3,4 / 4,1
• Leistung S1/S6 (40%) [kW]:
  7 / 8,7 | 11 / 13 | 6,5 / 7,8
• Werkzeugaufnahme:
  HSK F63 | HSK F63 | HSK E40
• Kühlung:
  Flüssigkeit | Flüssigkeit | Flüssigkeit
• Lager-Schmierung:
  Fett | Fett | Fett
• Gewicht [kg]:
  20 | 20 | 20
• Kühlmittel durch Welle:
  Nein | Nein | Ja (auf Anfrage)
• Druckluftwerkzeug:
  Nein | Nein | Ja (auf Anfrage)
• Vibrationssensor:
  Ja (auf Anfrage) | Ja (auf Anfrage) | Ja (auf Anfrage)
• Temperatursensor an vorderen Lagern:
  Ja (auf Anfrage) | Ja (auf Anfrage) | Ja (auf Anfrage)
• Wellen-Kit:
  Ja | Nein | Nein
• Anti-Rotations-Flansch (Aggregat):
  Auf Anfrage | Auf Anfrage | Nein
