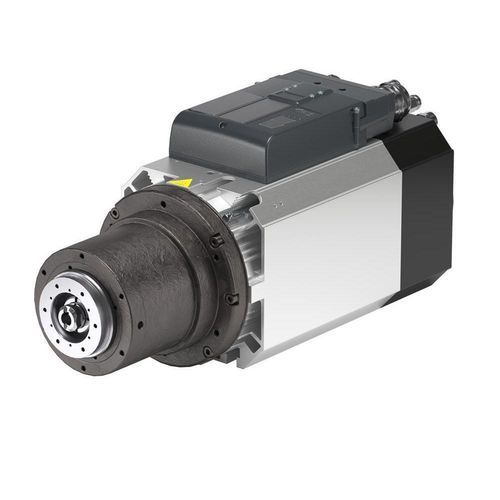

Bearbeitungs-Motorspindel ES950 series

FräsSpindelmit Asynchronmotor

Produktübersicht
Die ES950 Elektrospindeln werden von HSD entwickelt und gefertigt für die Bearbeitung von Holz und Verbundwerkstoffen. Modulare Plattform mit mehreren Leistungs- und Konfigurationsvarianten für Fräs- und Bearbeitungsaufgaben.

Materialien / Anwendungen

• Holz
• Verbundwerkstoffe

Zubehör

• Werkzeuggabel für Werkzeughalter ISO30/40 und HSK F63
• Schaft für Werkzeughalter ISO 30 für Spindel ES950-951 (kein Luftwerkzeug)
• Werkzeughalter ISO30 - ER32
• Werkzeughalter HSK F63 - ER32
• Flansch für Aggregat für ES950-951-929X (lange oder kurze Nase)
• Kaltwassersatz (Chiller)
• Wasser/Luft-Wärmetauscher
• Vorverdrahtete Kabel für ES950-951

Technisches Datenblatt
ES950 - 3,8 kW | ES950 - 5 kW | ES950 - 7,5 kW
Gehäusedurchmesser [mm]: □ 142x145 | □ 142x145 | □ 142x145
Maximale Drehzahl [U/min]: 24000 | 24000 | 24000
Motortyp: Asynchronous | Asynchronous | Asynchronous
Drehmoment S1/S6 (40%) [Nm]: 3 / 3.6 | 4 / 4.8 | 6 / 7.2
Leistung S1/S6 (40%) [kW]: 3,8 / 4,5 | 5 / 6 | 7,5 / 9
Werkzeugschnittstelle: ISO 30 | ISO 30 / HSK F63 | ISO 30 / HSK F63
Kühlung: elektrischer Lüfter | elektrischer Lüfter | Flüssigkühlung
Lagerschmierung: Fett | Fett | Fett
Gewicht [kg]: 25 | 25 | 25
Kühlschmiermittel durch Welle: Nein | Nein | Nein
Druckluftwerkzeug: Yes (auf Anfrage) | Yes (auf Anfrage) | Yes (auf Anfrage)
Vibrationssensor: Yes (auf Anfrage) | Yes (auf Anfrage) | Yes (auf Anfrage)
Temperatursensor an den vorderen Lagern: Yes (auf Anfrage) | Yes (auf Anfrage) | Yes (auf Anfrage)
Wellenkit: Yes | Yes | Yes
Verdrehsicherungsflansch für Aggregat: On request | On request | On request
Wi‑Fi connection & myHSD: On request | On request | On request

Charakteristiken / technische Spezifikationen

• Produkt: ES950 (Verfügbare Varianten 3,8 kW, 5 kW, 7,5 kW)
• Gehäusedurchmesser: □ 142x145 mm
• Maximale Drehzahl: 24.000 U/min
• Motortyp: Asynchronmotor
• Drehmoment (S1 / S6 40%): 3 / 3.6 Nm (3,8 kW); 4 / 4.8 Nm (5 kW); 6 / 7.2 Nm (7,5 kW)
• Leistung (S1 / S6 40%): 3,8 / 4,5 kW; 5 / 6 kW; 7,5 / 9 kW
• Werkzeugschnittstelle: ISO 30 Standard; HSK F63 optional bei leistungsstärkeren Varianten
• Kühlung: elektrisch (lüfterbasiert) bei kleineren Varianten; Flüssigkeitskühlung bei 7,5 kW
• Lagerschmierung: Fett
• Gewicht: 25 kg
• Kühlschmiermittel durch Welle: nicht vorhanden
• Optionen auf Anfrage: Druckluftwerkzeug, Vibrationssensor, Temperatursensor an den vorderen Lagern, Verdrehsicherungsflansch, Wi‑Fi & myHSD
• Wellenkit: geliefert / verfügbar
