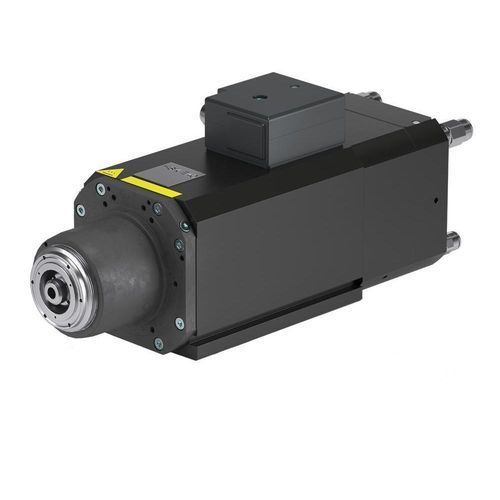

Schneid-Motorspindel ES350

BearbeitungFräsSpindel

Produktübersicht
Die ES350 Elektrospindel ist für das Präzisionsbearbeiten von Verbundwerkstoffen und verschiedenen Metallen ausgelegt. Erhältlich in 6,5-kW- und 8-kW-Ausführungen, erreicht die ES350 bis zu 36.000 U/min, besitzt eine HSK E40-Werkzeugschnittstelle und ist flüssigkeitsgekühlt für thermische Stabilität bei Dauer- und Intervallbetrieb.

Modelle / Varianten

• ES350 - 6,5 kW
• ES350 - 8 kW

Anwendung / Tag

• Bearbeitung von Verbundwerkstoffen
• Metallbearbeitung

Zubehör

• Werkzeuggabel für Werkzeughalter ISO30/40 und HSK F63
• Werkzeughalter ISO30 - ER32
• Werkzeughalter HSK F63 - ER32
• Wasser-Kühler (Chiller)
• Wasser/Luft-Wärmetauscher

Technische Daten (Tabelle)

• Variante: ES350 - 6,5 kW | ES350 - 8 kW
• Gehäusedurchmesser [mm]: 110 x 111 | 110 x 111
• Max. Drehzahl [U/min]: 36.000 | 36.000
• Motortyp: Asynchron | Asynchron
• Drehmoment S1 / S6 (40%) [Nm]: 5,2 / 6,8 | 6,4 / 7,2
• Leistung S1 / S6 (40%) [kW]: 6,5 / 8 | 8 / 9
• Werkzeug-Schnittstelle: HSK E40 | HSK E40
• Kühlung: Flüssigkeit | Flüssigkeit
• Lager-Schmierung: Fett | Fett
• Gewicht [kg]: 15 | 15
• Kühlmittel durch Welle: Nein | Nein
• Luftwerkzeug: Nein | Nein
• Vibrationssensor: Nein | Nein
• Temperatursensor an Vorderlagern: Nein | Nein
• Wellen-Kit: Nein | Nein
• Aggregat-Antirotationsflansch: Nein | Nein

Technische Spezifikationen

• Modell: ES350 (Varianten 6,5 kW und 8 kW)
• Maximale Drehzahl: 36.000 U/min
• Motortyp: Asynchron
• Leistung (S1 / S6 40%): 6,5 kW / 8 kW (6,5 kW Variante); 8 kW / 9 kW (8 kW Variante)
• Drehmoment (S1 / S6 40%): 5,2 Nm / 6,8 Nm (6,5 kW Variante); 6,4 Nm / 7,2 Nm (8 kW Variante)
• Gehäusedurchmesser: 110 x 111 mm
• Werkzeug-Schnittstelle: HSK E40
• Kühlung: Flüssig (erfordert Chiller oder Wärmetauscher)
• Lager-Schmierung: Fett
• Gewicht: 15 kg
• Hinweis: Kein Durchflusskühlmittel durch die Welle, kein Luftwerkzeug, keine integrierten Vibrations-/Temperatursensoren
