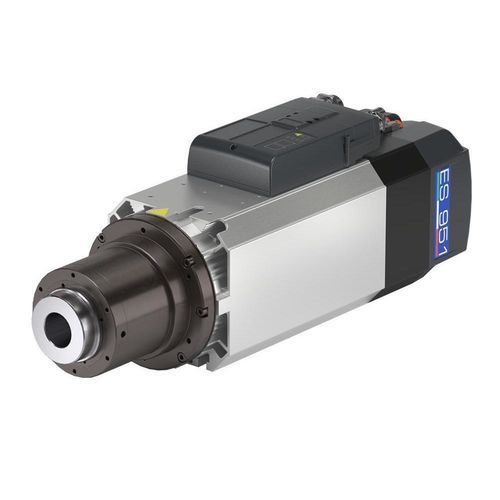

Bearbeitungs-Motorspindel ES951 series

FräsSpindelmit Asynchronmotor

Produktbeschreibung
Die ES951 von HSD ist eine ATC-Elektrospindel mit Asynchronmotor, entwickelt für die industrielle Bearbeitung von Holz, Verbundwerkstoffen und weiteren Werkstoffen. Sie ist in mehreren Leistungs- und Schnittstellenvarianten erhältlich, um unterschiedliche Bearbeitungsanforderungen abzudecken.

Materialien / Anwendungen

• Holz
• Verbundwerkstoffe
• Metalle und technische Werkstoffe

Zubehör

• Werkzeuggabel für Werkzeughalter ISO30/40 und HSK F63
• Schaft (Pullstud) für Werkzeughalter ISO30 für Spindel ES950-951 (kein Luftwerkzeug)
• Werkzeughalter ISO30 - ER32
• Werkzeughalter HSK F63 - ER32
• Flansch für Aggregat für ES950-951-929X (lange oder kurze Nase)
• Kaltwassersatz (Chiller)
• Wasser/Luft-Wärmetauscher
• Vorkonfektionierte Kabel für ES950-951

Technische Varianten
Verfügbare Varianten: ES951 6,5 kW; 8 kW; 8,5 kW; 11 kW; 16 kW (zwei Versionen); 25 kW. Gehäusedurchmesser (gemeinsam): □ 142 x 145 mm. Maximale Drehzahlen je Variante: 18.000, 24.000 und 36.000 U/min. Werkzeug-Schnittstellen: ISO 30, HSK F63, HSK E63, HSK F50 (varianteabhängig). Kühlung: erzwungene Luft (Elektrolüfter) oder Flüssigkeitskühlung je nach Version.

Eigenschaften / technische Spezifikationen

• Modell: ES951
• Hersteller: HSD
• Motortyp: Asynchron
• Leistungsbereich (S1 / S6 40%): von 6,5 / 7,8 kW bis 25 / 30 kW je nach Variante
• Drehmomentbereich (S1 / S6 40%): von 3,4 / 4,1 Nm bis 23,9 / 28,6 Nm je nach Variante
• Max. Drehzahlen: 18.000 / 24.000 / 36.000 U/min (varianteabhängig)
• Gehäusedurchmesser: □ 142 x 145 mm
• Werkzeugschnittstellen: ISO 30, HSK F63, HSK E63, HSK F50 (je nach Variante)
• Lagerschmierung: Fett
• Gewicht: ca. 25–30,5 kg je nach Variante
• Kühlschmierstoff durch Welle (through-spindle): Nein (für die gelisteten Varianten)
• Optionen auf Anfrage: Druckluftwerkzeug, Vibrationssensor, Temperatursensor an vorderen Lagern, Verdrehsicherungsflansch für Aggregat, Wi‑Fi Verbindung & myHSD
• Wellenkit: verfügbar
