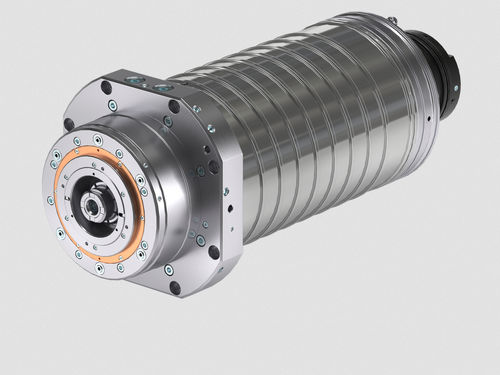

Motorspindel zur maschinellen Fertigung ES514

SpindelHigh-Powermit Asynchronmotor

Übersicht
Die ES514 Elektrospindel, entwickelt und gefertigt von HSD, ist eine leistungsstarke asynchrone Spindel für schwere industrielle Metallbearbeitung. Einsatzbereich: Metall.

Technisches Datenblatt (Tabelle)
ES514 - 34 kW
Gehäusedurchmesser [mm] - Ø230
Max. Drehzahl [U/min] (Fett / Luft-Öl) - 8.000 / 10.000
Motortyp - Asynchron
Drehmoment S1/S6 (40%) [Nm] - 191 / 229
Leistung S1/S6 (40%) [kW] - 34 / 31
Werkzeuginterface - HSK A100
Kühlung - Flüssig
Lagerschmierung - Fett
Gewicht [kg] - 150
Kühlmittel durch Welle - Ja
Vibrationssensor - Ja
Dehnungssensor - Auf Anfrage
Wellenklemmung - Auf Anfrage
Lagervorspannfunktion - Nein
Wellenkit - Nein
Kühlgehäuse - Auf Anfrage

Merkmale

• Leistungsstarke Elektrospindel geeignet für schwere industrielle Bearbeitung
• Asynchronmotor mit bis zu 34 kW (S1), S6-Bewertungen verfügbar
• Zwei Maximaldrehzahl-Konfigurationen abhängig von Schmierung/Kühlung (Fett 8.000 U/min / Luft-Öl 10.000 U/min)
• Großer Gehäusedurchmesser (Ø230 mm) und hohe Masse (150 kg) für Stabilität beim Bearbeiten
• HSK A100 Werkzeugaufnahme für Hochgeschwindigkeits- und Hochpräzisionswerkzeuge
• Flüssigkeitskühlung und Kühlschmierstoffdurchführung durch die Welle für Prozessintegration
• Fettgeschmierte Lager; Vibrationssensor serienmäßig; Dehnungssensor und Wellenklemmung auf Anfrage erhältlich

Technische Spezifikationen

• Modell: ES514
• Gehäusedurchmesser: Ø230 mm
• Max. Drehzahl (Fett / Luft-Öl): 8.000 / 10.000 U/min
• Motortyp: Asynchron
• Drehmoment S1/S6 (40%): 191 / 229 Nm
• Leistung S1/S6 (40%): 34 / 31 kW
• Werkzeuginterface: HSK A100
• Kühlung: Flüssig
• Lagerschmierung: Fett
• Gewicht: 150 kg
• Kühlmittel durch Welle: Ja
• Vibrationssensor: Ja
• Dehnungssensor: Auf Anfrage
• Wellenklemmung: Auf Anfrage
• Lagervorspannfunktion: Nein
• Wellenkit: Nein
• Kühlgehäuse: Auf Anfrage
