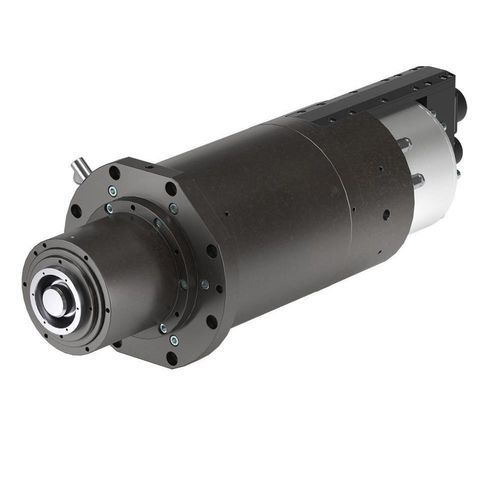

Motorspindel für Produktion ES884 series

BearbeitungSpindelmit Asynchronmotor

Produktübersicht
Entdecken Sie die ES884 Elektrospindeln von HSD, entwickelt für die Bearbeitung einer breiten Palette von Materialien, einschließlich Holz und Metallen. Geeignet für ATC-Systeme und industrielle CNC-Anwendungen, verfügbar in zwei Leistungsstufen.

Verfügbare Varianten
ES884 - 16 kW | ES884 - 19 kW

Zubehör

• Werkzeuggabel für Werkzeughalter ISO30/40 und HSK F63
• Werkzeughalter ISO30 - ER32
• Werkzeughalter HSK F63 - ER32
• Wasser-Kühler (Chiller)
• Wasser/Luft-Wärmetauscher

Technische Daten (Zusammenfassung)
Modelle: ES884 - 16 kW | ES884 - 19 kW
Gehäusedurchmesser [mm]: Ø170 | Ø170
Max. Drehzahl [U/min]: 15.000 | 15.000
Motortyp: Asynchronmotor | Asynchronmotor
Drehmoment S1/S6 (40%) [Nm]: 19 / 21.5 | 24.2 / 29
Leistung S1/S6 (40%) [kW]: 16 / 18 | 19 / 22.8
Werkzeugschnittstelle: HSK E63 | HSK E63
Kühlung: Flüssig | Flüssig
Lagerschmierung: Fettgeschmiert | Fettgeschmiert
Gewicht [kg]: 57 | 57
Kühlmittel durch Welle: Nein | Nein
Druckluftwerkzeug: Nein | Nein
Vibrationssensor: Nein | Nein
Temperatursensor an vorderen Lagern: Nein | Nein
Wellenkit: Ja | Ja
Verdrehsicherungsflansch für Aggregat: Auf Anfrage | Auf Anfrage

Merkmale / technische Spezifikationen

• Modell: ES884 (verfügbar in 16 kW und 19 kW Varianten)
• Gehäusedurchmesser: Ø170 mm
• Maximale Drehzahl: 15.000 U/min
• Motortyp: Asynchronmotor
• Drehmoment (S1 / S6 40%): 19 / 21.5 Nm (16 kW) und 24.2 / 29 Nm (19 kW)
• Leistung (S1 / S6 40%): 16 / 18 kW (16 kW-Variante) und 19 / 22.8 kW (19 kW-Variante)
• Werkzeugschnittstelle: HSK E63
• Kühlung: Flüssigkeitskühlung
• Lagerschmierung: Fett
• Gewicht: 57 kg
• Durchspindel-Kühlmittel: Nein
• Druckluftwerkzeug: Nein
• Vibrationssensoren / Temperatursensoren an vorderen Lagern: Nicht vorhanden
• Wellenkit: Verfügbar
• Verdrehsicherungsflansch für Aggregat: Auf Anfrage verfügbar
