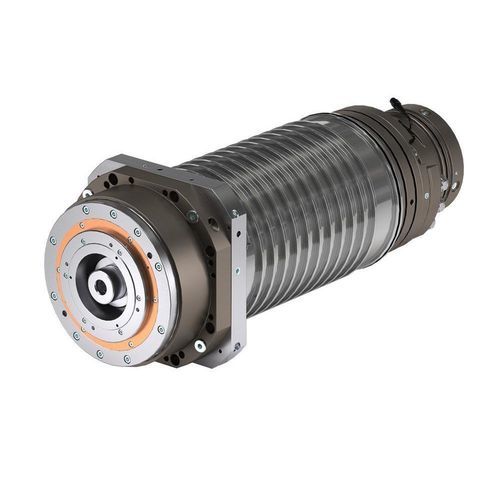

Bearbeitungs-Motorspindel ES511

FräsHochleistungSpindel

Überblick
Entdecken Sie die ES511-Elektrospindeln, die von HSD für das anspruchsvolle Zerspanen von Metallen und verschiedenen Werkstoffen entwickelt und gefertigt werden. Die ES511-Baureihe hat ein kompaktes Gehäuse Ø190 mm und verschiedene Leistungs- und Drehzahlkonfigurationen für Fräs- und Hochmomentanwendungen.

Verfügbare Varianten

• ES511 - 42kW
• ES511 - 47kW
• ES511 - 50kW
• ES511 - 63kW

Technisches Datenblatt (Tabelle)
Model | ES511 - 42kW | ES511 - 47kW | ES511 - 50kW | ES511 - 63kW
Gehäusedurchmesser [mm] | Ø190 | Ø190 | Ø190 | Ø190
Max. Drehzahl [rpm] (Fett / Luft-Öl) | 18.000 / 20.000* | 12.000 / 13.000 | 12.000 / 15.000 | 12.000 / 13.000
Motortyp | Synchron | Synchron | Synchron | Synchron
Drehmoment S1/S6 (40%) [Nm] | 67 / 87,5 | 150 / 202 | 95,5 / 124 | 200 / 241
Leistung S1/S6 (40%) [kW] | 45 / 55 | 47 / 63 | 50 / 65 | 63 / 76
Werkzeugaufnahme | HSK T63 | HSK A1000 / T100 / ISO 50 | HSK T100 / ISO 50 | HSK A100 / ISO 50
Lager Schmierung | Fett / Luft-Öl | Fett / Luft-Öl | Fett / Luft-Öl | Fett / Luft-Öl
Gewicht [kg] | 75 | 90 | 95 | 105
Kühlung durch Welle | Ja | Ja | Ja | Ja
Vibrationssensor | Ja (mit Gehäuse) | Ja (mit Gehäuse) | Ja (mit Gehäuse) | Ja (mit Gehäuse)
Dehnungssensor | Auf Anfrage | Auf Anfrage | Auf Anfrage | Auf Anfrage
Wellenklemmung | Ja | Auf Anfrage | Auf Anfrage | Auf Anfrage
Lagerspannfunktion | Nein | Nein | Nein | Nein
Wellen-Kit | Nein | Nein | Nein | Nein
Kühlgehäuse | Auf Anfrage | Auf Anfrage | Auf Anfrage | Auf Anfrage

Eigenschaften / technische Spezifikationen

• Produktfamilie / Modell: ES511-Elektrospindel-Serie, verfügbar in 42kW, 47kW, 50kW, 63kW Varianten.
• Gehäusedurchmesser: Ø190 mm (alle Varianten).
• Maximale Drehzahl (abhängig von der Schmierung): bis zu 18.000–20.000 rpm (42kW Fett / Luft-Öl) oder 12.000–15.000 rpm für andere Varianten.
• Motortyp: Synchronmotor (alle Varianten).
• Nenn- und Spitzenmoment (S1 / S6 40%): siehe Tabelle pro Variante.
• Nenn- und S6-Leistung (kW): siehe Tabelle pro Variante.
• Werkzeugaufnahmen: HSK T63, HSK A1000 / T100 / ISO 50, HSK T100 / ISO 50, HSK A100 / ISO 50 je nach Variante.
• Lagerschmierung: Fett oder Luft-Öl wählbar.
• Gewichte: 75 kg (42kW), 90 kg (47kW), 95 kg (50kW), 105 kg (63kW).
• Kühlung durch Welle: in allen Varianten verfügbar.
• Vibrationssensor: serienmäßig geliefert (mit Gehäuse).
• Dehnungssensor: auf Anfrage verfügbar.
• Wellenklemmung: serienmäßig bei 42kW; auf Anfrage für andere Varianten.
• Lagerspannung und Wellen-Kit: nicht enthalten.
• Kühlgehäuse: auf Anfrage verfügbar.
