Bearbeitungs-Motorspindel ES1040
KühlungLeistungSpindel

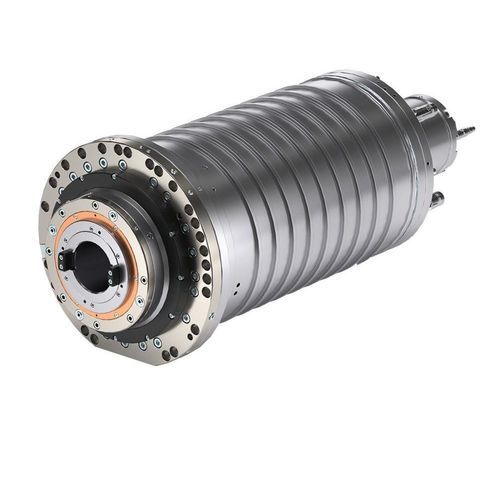

Bearbeitungs-Motorspindel - ES1040 - HSD - Kühlung / Leistung / Spindel
Bearbeitungs-Motorspindel - ES1040 - HSD - Kühlung / Leistung / Spindel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von HSD

Eigenschaften

Funktion
Bearbeitung, Spindel, Leistung, Kühlung
Antrieb
mit Asynchronmotor
Spindelnase
HSK, SK
Schmierung/Kühlung
flüssigkeitsgekühlt
Weitere Eigenschaften
mit hoher Drehzahl
Rotationsgeschwindigkeit

8.000 rpm, 15.000 rpm
(50.265,4825 rad.min-1, 94.247,7796 rad.min-1)

Durchmesser

270 mm
(10,6 in)

Beschreibung

Übersicht
Entdecken Sie die ES1040 Elektrospindeln, die HSD Mechatronics weltweit entwirft, fertigt und liefert, geeignet für die Bearbeitung unterschiedlichster Materialien und Metalle.

Modelle
  • ES1040 - 48kW
  • ES1040 - 48kW HS

Technisches Datenblatt
Variantenbezeichnungen: ES1040 - 48kW · ES1040 - 48kW HS
Gehäusedurchmesser [mm]: Ø270
Max. Drehzahl [rpm] (Fett / Luft-Öl): 8,000 / 15,000 (beide Varianten)
Motortyp: Asynchron (beide Varianten)
Drehmoment S1/S6 (40%) [Nm]: ES1040 - 48kW = 305 / 450 · ES1040 - 48kW HS = 305 / 445
Leistung S1/S6 (40%) [kW]: ES1040 - 48kW = 48 / 71 · ES1040 - 48kW HS = 48 / 70
Werkzeuganschluss: ES1040 - 48kW = HSK T100 / SK50 · ES1040 - 48kW HS = HSK T100 / SK50 Big+
Kühlung: Flüssig (beide Varianten)
Wellenlager-Schmierung: Fett / Luft-Öl (beide Varianten)
Gewicht [kg]: 220 (beide Varianten)
Kühlschmierstoff durch Welle: Ja (beide Varianten)
Schwingungssensor: Ja (beide Varianten)
Dehnungssensor: Ja (beide Varianten)
Wellenklemmung: Ja (beide Varianten)
Lager-Vorspannfunktion: Ja (beide Varianten)
Wellenkit: Ja (beide Varianten)
Kühlgehäuse: Ja (Ø310) (beide Varianten)

Optionen & Merkmale
  • Werkzeuganschlüsse HSK T100 / SK50 oder HSK T100 / SK50 Big+ je nach Variante
  • Flüssigkeitskühlsystem
  • Wälzlager-Schmierung konfigurierbar: Fett oder Luft-Öl
  • Integrierte Schwingungs- und Dehnungssensoren
  • Wellenklemmung und Wellenkit verfügbar
  • Lager-Vorspannfunktion
  • Kühlschmierstoffdurchführung durch die Welle möglich


Technische Daten
  • Modell: ES1040
  • Verfügbare Varianten: ES1040 - 48kW; ES1040 - 48kW HS
  • Gehäusedurchmesser: Ø270 mm
  • Max. Drehzahl: 8,000 rpm (Fett) / 15,000 rpm (Luft-Öl)
  • Motortyp: Asynchron
  • Drehmoment (S1 / S6 40%): 305 Nm / 450 Nm (48kW); 305 Nm / 445 Nm (48kW HS)
  • Leistung (S1 / S6 40%): 48 kW / 71 kW (48kW); 48 kW / 70 kW (48kW HS)
  • Werkzeuganschluss: HSK T100 / SK50 (48kW); HSK T100 / SK50 Big+ (48kW HS)
  • Kühlung: Flüssig
  • Wellenlager-Schmierung: Fett oder Luft-Öl
  • Gewicht: 220 kg
  • Kühlschmierstoffdurchführung: Ja
  • Schwingungssensor: Ja
  • Dehnungssensor: Ja
  • Wellenklemmung: Ja
  • Vorspannung der Lager: Ja
  • Kühlgehäuse: Ø310
