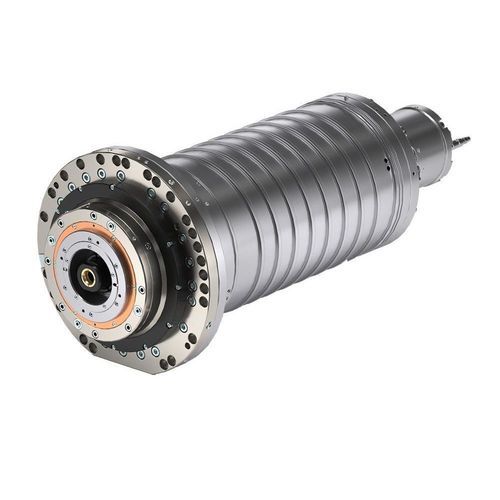

Bearbeitungs-Motorspindel ES1020

FräsSpindelfür Dreharbeiten

Produktübersicht
Die Elektrospindel ES1020 von HSD Mechatronics ist für die industrielle Bearbeitung von Metallen und technischen Werkstoffen ausgelegt. Sie bietet Flüssigkeitskühlung, wählbare Lager schmierung (Fett oder Luft-Öl) sowie integrierte Sensorik für Vibration und Längung und Funktionen zur Wellenverwaltung für Fräs- und Drehanwendungen.

Produktfamilie / Tag

• Metal

Technisches Datenblatt (Tabelle)
ES1020 - 52 kW
Gehäusedurchmesser [mm] : Ø230
Max. Drehzahl [rpm] (Fett / Luft-Öl) : 8.000 / 15.000
Motortyp : Asynchron
Drehmoment S1/S6 (40%) [Nm] : 211 / 253
Leistung S1/S6 (40%) [kW] : 52 / 62
Werkzeugschnittstelle : HSK T100 / SK50 Big +
Kühlung : Flüssig
Lager schmierung : Fett / Luft-Öl
Gewicht [kg] : 185
Kühlmittel durch Welle : Ja
Vibrationssensor : Ja
Längungssensor : Ja
Wellenklemmung : Ja
Lagervorspannfunktion : Ja
Wellen-Kit : Ja
Kühlgehäuse : Ja (Ø240 oder Ø270)

Hinweise
Verfügbar in der 52 kW-Konfiguration; unterstützt Flüssigkeitskühlung und Lager schmierung mit Fett oder Luft-Öl. Integrierte Systeme umfassen Vibrations- und Längungssensoren sowie Funktionen für Wellenklemmung, Wellen-Kits und Lagervorspannung.

Technische Spezifikationen

• Modell: ES1020 (52 kW-Variante)
• Gehäusedurchmesser: Ø230 mm
• Maximale Drehzahl: 8.000 U/min (Fett) / 15.000 U/min (Luft-Öl)
• Motortyp: Asynchron
• Drehmoment (S1 / S6 40%): 211 / 253 Nm
• Leistung (S1 / S6 40%): 52 / 62 kW
• Unterstützte Werkzeug-Schnittstellen: HSK T100 und SK50 Big +
• Kühlung: Flüssigkeitsgekühlt mit optionalem Kühlgehäuse (Ø240 oder Ø270)
• Optionen Lager schmierung: Fett oder Luft-Öl
• Gewicht: 185 kg
• Kühlmittel durch Welle: Ja
• Vibrationssensor: Integriert
• Längungssensor: Integriert
• Wellenklemmung: Ja
• Lagervorspannfunktion: Ja
• Wellen-Kit verfügbar: Ja
