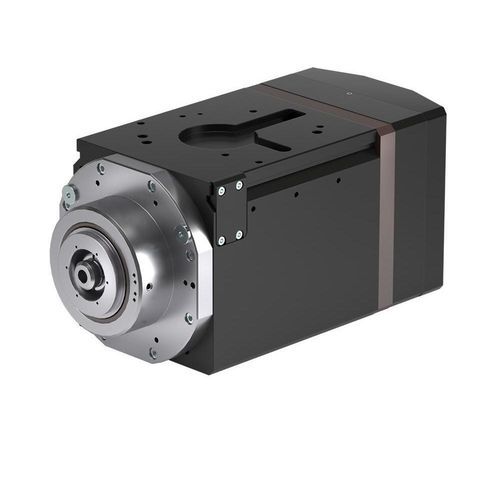

Schneid-Motorspindel ES779

für Produktionzum BohrenBearbeitung

Überblick
Die ES779 Elektrospindeln von HSD Mechatronics sind für die Bearbeitung verschiedener Materialien, einschließlich Verbundwerkstoffe und Holz, ausgelegt und gefertigt. Die ES779-Baureihe ist in mehreren Leistungs- und Ausführungsvarianten erhältlich, um unterschiedliche Einsatzanforderungen zu erfüllen.

Technisches Datenblatt
Modell | ES779 - 10kW | ES779 - 10kW | ES779 - 15kW | ES779 - 15kW | ES779 - 22kW
Gehäusedurchmesser [mm] | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150
Max. Drehzahl [U/min] | 24000 | 15000 | 24000 | 18000 | 24000
Motortyp | Asynchron | Asynchron | Asynchron | Asynchron | Synchron
Drehmoment S1/S6 (40%) [Nm] | 12,7 / 15,3 | 12,7 / 15,3 | 11,9 / 14,3 | 11,9 / 14,3 | 20 / 22,6
Leistung S1/S6 (40%) [kW] | 10 / 12 | 10 / 12 | 15 / 18 | 15 / 18 | 22 / 25
Werkzeugaufnahme | HSK F63 | HSK E63 | HSK F63 | HSK A63 / E63 | HSK F63 / A63 / E63
Kühlung | Flüssigkeit | Flüssigkeit | Flüssigkeit | Flüssigkeit | Flüssigkeit
Lager schmierung | Fett | Fett | Fett | Fett | Fett
Gewicht [kg] | 31 | 31 | 31 | 31 | 31
Kühlmittel durch Welle | Ja (auf Anfrage) | Ja (auf Anfrage) | Ja (auf Anfrage) | Ja (auf Anfrage) | Ja (auf Anfrage)
Luftpneumatik-Werkzeug | Ja (auf Anfrage) | Ja (auf Anfrage) | Ja (auf Anfrage) | Ja (auf Anfrage) | Ja (auf Anfrage)
Vibrationssensor | Nein | Nein | Nein | Nein | Nein
Thermosensor an Vorderlagern | Nein | Nein | Nein | Nein | Nein
Wellen-Kit | Ja | Ja | Ja | Ja | Nein
Flansch Aggregat Anti-Rotation | Auf Anfrage | Auf Anfrage | Auf Anfrage | Auf Anfrage | Auf Anfrage

Zubehör

• Werkzeuggabel für Werkzeughalter ISO30/40 und HSK F63
• Werkzeughalter ISO30 - ER32
• Werkzeughalter HSK F63 - ER32
• Wasser-Kühler (Chiller)
• Wasser/Luft-Wärmetauscher

Verwandte Produkte

• Bohraggregat
• Fräsaggregat
• Säge-/Schneideaggregat
• Schwimmendes Aggregat
• MK250
• HS673
• HS675
• HS655

Spezifikationen

• Brand: HSD Mechatronics
• Handelsbezeichnung (Modell): ES779
• Verfügbare Leistungsvarianten: 10 kW, 15 kW, 22 kW (S1 / S6 Werte im Datenblatt)
• Max. Spindeldrehzahl: bis zu 24000 U/min (variiert je nach Konfiguration)
• Gehäusedurchmesser: □ 150x150 mm
• Motortyp: Asynchron oder Synchron je nach Variante
• Drehmoment (S1 / S6 40%): reicht von 11,9 bis 22,6 Nm je nach Variante
• Unterstützte Werkzeugaufnahmen: HSK F63, HSK E63, HSK A63, ER32 (je nach Konfiguration)
• Kühlung: Flüssigkeitskühlung (Standard)
• Lagerschmierung: Fett
• Gewicht: ca. 31 kg
• Kühlmittel durch die Welle: auf Anfrage erhältlich
• Option Luftwerkzeug: auf Anfrage erhältlich
• Vibrationssensor: nicht vorhanden
• Thermosensor vordere Lager: nicht vorhanden
• Wellen-Kit: für die meisten Varianten verfügbar
• Flansch Anti-Rotation Aggregat: auf Anfrage erhältlich
