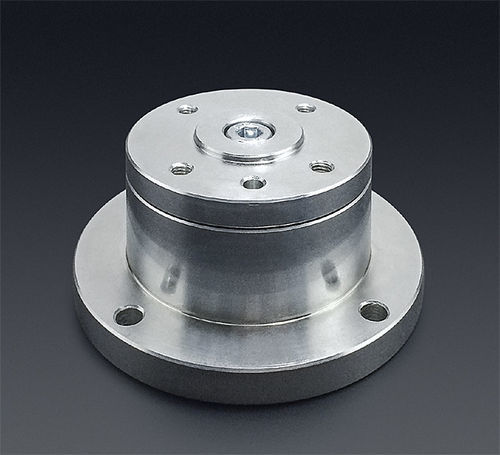

Vorzentrierungsmodul FGU series

Über das Free Guide Unit
Das Free Guide Unit ist eine Positionierungs‑Einheit, die Positionsfehler bei Einpressvorgängen automatisch ausgleicht. Es ist für Presskräfte bis zu 10 Tonnen ausgelegt und beseitigt Zentrierprobleme beim Einbau von Wellen, Lagern, Buchsen und ähnlichen Bauteilen mit hydraulischen Servopressen und vergleichbaren Anlagen. Optional ist eine Ausführung mit integriertem Lastsensor erhältlich, um Pass/Fail‑Ergebnisse zu erfassen.

Materialien / Zertifizierungen

• STAHL
• EDELSTAHL
• HARZ
• RoHS
• PAT
• PAT.P

Hinweise

• *1: Die Last auf der oberen Platte beginnt in vertikaler Richtung zu schrumpfen.
• *2: Die Last der oberen Platte ruht auf dem Hauptkörper.
• *3: Der Schwerpunkt verschiebt sich während der Pressung. Verwenden Sie das FGU so, dass der Schwerpunkt des unter Druck stehenden Werkstücks innerhalb des angegebenen Bereichs bleibt.
• *4: Maximalwert des Gesamtgewichts des Einpresswerkzeugs und der Werkstücke (ohne FGU‑Gehäuse).

Eigenschaften

• Das verhaltensabhängige Magnetfeld kann die Eignung für bestimmte Einsatzumgebungen einschränken.
• Betreiben Sie die obere Platte nur innerhalb der angegebenen Horizontalhub- und Drehwinkelwerte, um Schäden zu vermeiden.
• Die Verwendung ohne Schmierung wird empfohlen.
• Die im Katalog dargestellten Einheiten sind Beispiele; auf Anwendung zugeschnittene Varianten werden angeboten.

Tabelle
Modell: FGU-D-2N | FGU-S-2N
Hub obere Platte (X·Y): ±2 mm (beide Modelle)
θ: FGU-D-2N - in der Mitte der oberen Platte ±6,4°; bei 2 mm Hub ±4,8°; FGU-S-2N - (kein Wert)
Anlaufwiderstand (X,Y): FGU-D-2N weniger als 80 N; FGU-S-2N weniger als 100 N (angewandtes Gewicht bei Einstelldruck)
Wiederholgenauigkeit (X,Y): ±0,05 mm
Vertikaler Hub - Einstelldruckgewicht*: 282 N
Sitzdruckgewicht*: FGU-D-2N 400 N; FGU-S-2N 480 N
Pressungs-Schwerpunktbereich*: FGU-D-2N innerhalb Ø30 mm vom Zentrum; FGU-S-2N innerhalb Ø45 mm vom Zentrum
Tragfähigkeit Einpresswerkzeug*: FGU-D-2N 10 kg; FGU-S-2N 5 kg
Verwendungsrichtung: FGU-D-2N Auf/Ab; FGU-S-2N Seitlich
Temperaturbereich: 0 - 60 °C
Gewicht: FGU-D-2N 1.450 g; FGU-S-2N 3.300 g
CAD-Download: 3D-CAD, .pdf, .dwg, .dxf verfügbar für FGU-D-2N und FGU-S-2N

Technische Daten

• Modell: FGU-D-2N; FGU-S-2N
• Hub obere Platte (X·Y): ±2 mm
• θ (Rotation): FGU-D-2N in der Mitte der Platte ±6,4°; bei 2 mm Hub ±4,8°
• Anlaufwiderstand (X,Y): FGU-D-2N < 80 N; FGU-S-2N < 100 N
• Wiederholgenauigkeit: ±0,05 mm
• Einstelldruckgewicht: 282 N
• Sitzdruckgewicht: FGU-D-2N 400 N; FGU-S-2N 480 N
• Pressungs-Schwerpunktbereich: FGU-D-2N innerhalb Ø30 mm; FGU-S-2N innerhalb Ø45 mm
• Tragfähigkeit Einpresswerkzeug: FGU-D-2N 10 kg; FGU-S-2N 5 kg
• Verwendungsrichtung: Auf/Ab oder Seitlich (modellabhängig)
• Temperaturbereich: 0 - 60 °C
• Gewicht: FGU-D-2N 1.450 g; FGU-S-2N 3.300 g
