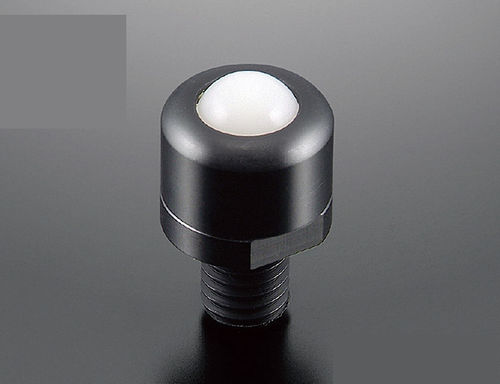

POM-Kugelrolle PVP series

KunststoffEdelstahlPolymer

Produktübersicht
Planeveyor-Einheiten für Reinraum-Anwendungen erfordern je nach Einsatzumgebung (Verschleißfestigkeit, Hitzebeständigkeit, Ableitung von statischer Elektrizität, Vakuumumgebung etc.) eine angepasste Materialauswahl und Reinigung bei der Herstellung von Glassubstraten und ähnlichen Bauteilen. ATEC CO., LTD. führt Montage und Verpackung in Clean Booths und Clean Benches durch. Bauteile werden mit reinem Wasser unter Verwendung von Entfettungs-/Spezialreinigern gereinigt; Harzstaub, der bei der Kugelbearbeitung entsteht, wird maximal entfernt.

Zweck und Funktion der Serie
Die PVP-Serie ist für das Fördern und präzise Positionieren ausgelegt und minimiert Beschädigungen an Glasoberflächen durch Auswahl geeigneter technischer Kunststoffe. Im Vergleich zu herkömmlichen Positionierlösungen mit Kunststoffstiften ist die Serie leichter und erzeugt weniger Staub. Optionale Absaugbohrungen erlauben das Absaugen feiner Partikel, die in innere Hohlräume gelangen (verfügbar für 20B-Typen).

Ablaufdiagramm
PVP-Serie — Reinigungs- und Montageablauf: Reinigungs- und Montageprozesse werden angewendet, um Partikelentstehung zu minimieren und Reinraumkompatibilität sicherzustellen.

Eigenschaften der Harze

• POM (Polyacetal) — Repräsentativer technischer Kunststoff mit hoher Zerspanbarkeit, ausgewogenen mechanischen Eigenschaften und Dauereinsatztemperatur um 80 °C. Empfindlich gegenüber starken Säuren; brennbar.
• UHMWPE (Ultrahochmolekulares Polyethylen) — Hervorragende Abriebfestigkeit (in manchen Fällen besser als Edelstahl). Beste Schlagzähigkeit unter Kunststoffen; wasserbeständig. Dauereinsatztemperatur ≈ 80 °C.
• PEEK (Polyetheretherketon) — Hohe Wärmebeständigkeit (Dauereinsatz bis 150 °C), sehr gute Verschleiß- und Abriebfestigkeit, nahezu keine Gasemissionen.
• PI (Polyimid) — Hochtemperaturharz (100% Polyimid). Dauereinsatz bis 250 °C; kurzfristig bis 450 °C. Hervorragende Verschleißfestigkeit; beständig gegen organische Lösungsmittel, Fette und Öle.
• D (Dielektrischer Typ, antistatisch) — Antistatische (schwarze) Grade mit Oberflächenwiderstand ≈ 10^3–10^7 Ω zur Lösung von ESD/Statik-Problemen; Gehäuse und kleine Kugeln aus dielektrischem Harz oder Kombinationen mit SUS.

Prüfspezifikation (Beispiel PVP20B)
Aufsteigender Staubtest: Messart — PVP20BJ-JJ (Hauptkugel: POM / Kleine Kugel: POM / Gehäuse: POM). Dauerlaufprüfung: Messart — PVP20BU-JJ (Hauptkugel: UHMWPE / Kleine Kugel: POM / Gehäuse: POM). Prüflast — 14,7 N (1,5 kgf). Laufgeschwindigkeit — 300 mm/s. Kontaktfläche — verwendetes Glasstück.

Umgebung im Clean-Box (Prüfbedingungen)
Staubentwicklung im Stillstand — PARTICLE 0,3 µm: 2 Stück; PARTICLE 0,5 µm: 0 Stück. Dauerbetrieb des Box-Ventilators — Leistung: 11,0 m3/min. Messgerät — AIR BORNE PARTICLE COUNTER RION HHPC-2 (Absaugung 10 Minuten alle 1 km Laufstrecke). Laufzeit — Dauerbetrieb 10 Stunden/Tag für 30 Tage.

PVP10B Typ — typische Spezifikationen
Modell: PVP10BJ-SJ — Empfohlene Last: 4,9 N (0,5 kgf) — Empfohlenes Anzugdrehmoment: 1,3–1,6 N·m — Material: Gehäuse aus Harz — Einbaurichtung: aufwärts/abwärts. Modell: PVP10BP-SS — Empfohlene Last: 4,9 N (0,5 kgf) — Empfohlenes Anzugdrehmoment: 11,2–13,7 N·m — Material: SUS-Gehäuse — Einbaurichtung: aufwärts/abwärts. Modell: PVP10BU(D)-SUS — Empfohlene Last: 4,9 N (0,5 kgf) — Empfohlenes Anzugdrehmoment: 11,2–13,7 N·m — Material: Kombination — Einbaurichtung: aufwärts/abwärts. Modell: PVP10BP(D)-SJ(D)S — Empfohlene Last: 4,9 N (0,5 kgf) — Empfohlenes Anzugdrehmoment: 11,2–13,7 N·m — Material: leitfähige Kombination — Einbaurichtung: aufwärts/abwärts.

PVP16B Typ — typische Spezifikationen
Modell: PVP16BJ-SJ — Empfohlene Last: 8,8 N (0,9 kgf) — Empfohlenes Anzugdrehmoment: 1,3–1,6 N·m — Material: Gehäuse aus Harz — Einbaurichtung: aufwärts/abwärts. Modelle: PVP16BU-SS / PVP16BU-SUS / PVP16BU(D)-SU(D)S — Empfohlene Last: 8,8 N (0,9 kgf) — Empfohlenes Anzugdrehmoment: 11,2–13,7 N·m — Verschiedene Materialien (SUS, Kombinationen, leitfähige Kombinationen) — Einbaurichtung: aufwärts/abwärts.

PVP20B Typ — typische Spezifikationen
Modell: PVP20BJ-JJ — Empfohlene Last: 14,7 N (1,5 kgf) — Empfohlenes Anzugdrehmoment: 1,3–1,6 N·m — Material: Gehäuse aus Harz — Einbaurichtung: aufwärts/abwärts. Modelle: PVP20BP-SS / PVP20BV-SUS / PVP20BP(D)-SJ(D)S — Empfohlene Last: 14,7 N (1,5 kgf) — Empfohlenes Anzugdrehmoment: 11,2–13,7 N·m — Verschiedene Materialien (SUS, Kombinationen, leitfähige Kombinationen) — Einbaurichtung: aufwärts/abwärts.

PVPR (Hauptkugel-Sperrtyp) — Kernpunkte
Der PVPR-Mechanismus fixiert die Hauptkugel mittels Luftdruck, um Positionsverschiebungen des Werkstücks (z. B. Glassubstrat) zu verhindern. Die Hauptkugel rollt im Normalbetrieb wie in der PVP-Serie. Eine Staubsaug-Spezifikation ist für 20B-Typen verfügbar. Typischer PVPR10B Empfehlung: Last 4,9 N (0,5 kgf); Druckbereich für Sperre: 0,4–0,5 MPa. Beispielgewichte: Harzgehäuse ≈ 8 g; SUS-Gehäuse ≈ 33 g.

PVPA (Formmassedrucktyp) — Kernpunkte
PVPA ist ein kostenreduzierter, reinraumkompatibler Planeveyor mit formmassengefertigten Gehäuseteilen (POM-Spritzgussteile basierend auf PVP20B). PVPA-Produktlinien sind so ausgelegt, dass Staub abgesaugt werden kann. Beispiel: PVPA20B — Empfohlene Last: 14,7 N (1,5 kgf); Gewicht: 9 g; Einbaurichtung: aufwärts.

PVP30JC — Kernpunkte
Empfohlene Gebrauchslast: 78,4 N (8 kgf). Allgemeiner Typ mit POM-formmassengefertigten Gehäuseteilen zur Kostensenkung. Beispielmaterialien: Hauptkugel / kleine Kugeln / Gehäuse / Abdeckung — POM.

Eigenschaften / technische Daten

• Serienname: PVP series (Cleanroom-compatible Planeveyor)
• Hersteller / Marke: ATEC CO., LTD.
• Verfügbare Materialien: POM, UHMWPE, PEEK, PI (Polyimid), dielektrische antistatische Grade und Kombinationen mit SUS
• RoHS-konform (wie angegeben)
• Verfügbare Optionen: Hauptkugel-Sperrmechanismus (PVPR), Staubsaugloch (20B-Typen), Materialvariationen für Haupt- und kleine Kugeln
• Beispiel Prüfunksbedingungen: Prüflast 14,7 N (1,5 kgf), Laufgeschwindigkeit 300 mm/s, Langzeit-Dauertest: Dauerbetrieb 10 Stunden/Tag für 30 Tage
• Beispiel empfohlene Lastkapazitäten nach Typ: PVP10B ≈ 4,9 N (0,5 kgf); PVP16B ≈ 8,8 N (0,9 kgf); PVP20B ≈ 14,7 N (1,5 kgf); PVP30JC ≈ 78,4 N (8 kgf)
• Empfohlene Anzugdrehmoment-Beispiele: 1,3–1,6 N·m (Harztypen) und 11,2–13,7 N·m (SUS/Kombinationstypen)
• PVPR-Druckbereich für Sperrmechanismus: 0,4–0,5 MPa (Beispiel)
