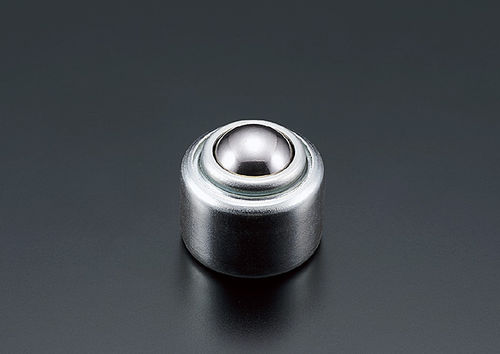

Edelstahl-Kugelrolle PV series

PolymerStahlKunststoff

Übersicht
Die Planeveyor PV-C / PV-CF Serie verfügt über einen im Gehäuse integrierten Federpuffer, der die Werkstücklast über die Transportebene aufnimmt. Die Einheiten verringern die manuelle Handhabung beim Transport schwerer Lasten und sind je nach Modell für Aufwärts- oder Aufwärts-/Abwärtsanwendungen geeignet.

Verfügbare Serien / Typen

• PV-C Serie (pressgeformtes Produkt)
• PV-CF Serie
• PV-CAM (Feder-Typ für Polster-Stift-Bohrungen)
• PV-BC (Federpuffer Flanschmontage)

Zertifizierungen / Materialien

• Materialien: STAHL, EDELSTAHL, KUNSTSTOFF
• Konformität / Kennzeichnungen: RoHS, PAT, PAT.P

PV-C / PV-CF Serie — Pressgeformtes Produkt (Modelle und Basisdaten)
Modell | Einstelldruckkraft | Maximale Druckkraft | Gewicht | Einsatzrichtung | Hauptkugel | Kleine Kugeln | Gehäuse | Abdeckung
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Aufwärts | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Aufwärts | STEEL | STEEL | SS | SS

Bearbeitetes Produkt (Beispielmodelle)
Modell | Einstelldruckkraft | Maximale Druckkraft | Gewicht | Einsatzrichtung | Hauptkugel | Kleine Kugeln | Gehäuse | Abdeckung
PV20C | 196N (20kgf) | 284N (29kgf) | 95g | Aufwärts·Abwärts | SUJ2 | SUJ2 | SCM415 | SUM

Weitere PV-C Serienmodelle
Modell | Einstelldruckkraft | Maximale Druckkraft | Gewicht | Einsatzrichtung | Hauptkugel | Kleine Kugeln | Gehäuse | Abdeckung
PV50C | 490N (50kgf) | 686N (70kgf) | 187g | Aufwärts·Abwärts | SUJ2 | SUJ2 | SCM415 | SUM
PV80C | 784N (80kgf) | 1,038N (106kgf) | 314g | Aufwärts·Abwärts | SUJ2 | SUJ2 | SCM415 | SUM
PV200C | 1,960N (200kgf) | 2,401N (245kgf) | 860g | Aufwärts·Abwärts | SUJ2 | SUJ2 | SCM415 | SUM

PV-CF Modelle
Modell | Einstelldruckkraft | Maximale Druckkraft | Gewicht | Einsatzrichtung | Hauptkugel | Kleine Kugeln | Gehäuse | Abdeckung
PV50CF | 490N (50kgf) | 686N (70kgf) | 385g | Aufwärts·Abwärts | SUJ2 | SUJ2 | SCM415 | SUM

PV-CAM (Feder-Typ für Polster-Stift-Bohrungen) — Beschreibung und Modelle
Feder-Typ Planeveyor für die Werkstückpositionierung, passend zu den Polster-Stift-Bohrungen von Pressenauflagen. Es stehen zwei Grundgrößen zur Verfügung; mit Hilfsdistanzstücken kann die Einheit an viele Stiftbohrungsgrößen verschiedener Pressenhersteller angepasst werden.

Modell | Lastdaten · Einsinkmenge (0.5mm / 1mm / 1.5mm / 2mm) | Gewicht | Einsatzrichtung | Hauptkugel | Kleine Kugeln | Gehäuse | Abdeckung
PV20CAM | 212N (21.265kgf) / 228N (23.25kgf) / 244N (24.875kgf) / 260N (26.5kgf) | 125g | Aufwärts | SUJ2 | SUJ2 | SCM415 | SUM
PV50CAM | 527N (53.75kgf) / 564N (57.5kgf) / 601N (61.25kgf) / 683N (65kgf) | 246g | Aufwärts | SUJ2 | SUJ2 | SCM415 | SUM

PV-BC (Federpuffer Flanschmontage) — Modelle
Modell | Einstelldruckkraft | Maximale Druckkraft | Gewicht | Einsatzrichtung | Hauptkugel | Kleine Kugeln | Gehäuse | Abdeckung
PV50BC | 490N (50kgf) | 548N (56kgf) | 405g | Aufwärts·Abwärts | SUJ2 | SUJ2 | SCM415 | SUM
PV120BC | 1,176N (120kgf) | 1,372N (140kgf) | 940g | Aufwärts·Abwärts | SUJ2 | SUJ2 | SCM415 | SUM

Hinweise
3D-CAD-Daten und PDF-Zeichnungen sind für einzelne Modelle verfügbar (als modellbezogene CAD/PDF-Dokumente).
