Epoxidharzisolator PS

für den Innenbereich

Übersicht
Die Planeveyor-Isolationsprodukte bieten Gebäude- und Geräteisolierung durch Gleiten, kontrollierte Reibung und Kreuzrollen-Wiederherstellung. Atec liefert vier Produktkonzepte (PS, PIU, PFC, CRX), die die Übertragung von Bodenbewegungen auf Bauwerke reduzieren und Geräte isolieren sollen. Typische Anwendungen: Wohngebäude, Wohnanlagen, Büros, Krankenhäuser, Behörden, Schulen sowie Isolierung von Möbeln und Einrichtungen.

Schlüsseltechnologien / Materialien

• Materialien: Stahl, Edelstahl, Kunstharz
• Normen und Konformität: RoHS
• Geistiges Eigentum: patentierte Ausführungen, wo zutreffend

Isolationsprinzip
Planeveyor-Einheiten schaffen eine Isolationsschicht zwischen Boden und Struktur oder zwischen Struktur und Ausrüstung, um die direkte Übertragung seismischer Bewegungen zu begrenzen. Durch Entkopplung der Bewegungen verringert das System Gebäudervibrationen, minimiert das Risiko von Möbelumstürzen und reduziert Schäden am Inhalt, sodass der Normalbetrieb schneller wiederhergestellt werden kann.

Erdbebenresistenz vs. konventionelles Design
Konventionelle Ansätze setzen auf strukturelle Steifigkeit und Lastweitergabe über starre Verbindungen. Im Gegensatz dazu isoliert Planeveyor das Bewegungsverhalten an der Auflagerfläche und dissipiert Energie, wodurch die verstärkte Übertragung in höhere Stockwerke verringert und das Risiko sekundärer Schäden wie herabfallender Gegenstände oder Glasbruch gesenkt wird.

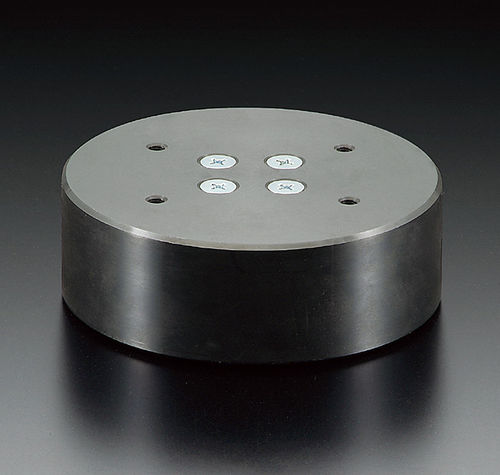

PS (Plane Slider) Serie
Die PS-Serie verwendet mehrere tragende Kugeln und einen Gleitmechanismus, um schwere Lasten zu tragen und kontrollierte Relativbewegungen zwischen Fundament und Bauwerk zu ermöglichen. Kugeln und Gummielemente an der Basis reduzieren die übertragene Erschütterung. Eine abnehmbare Schutzabdeckung verhindert Kugelverlust bei Transport (Abdeckung im Betrieb entfernen).

PS Serie — Empfohlene Tragfähigkeiten

• PS-50: 49 kN (5 tf)
• PS-80: 78,4 kN (8 tf)

PIU (Planeveyor Isolator Unit) Serie
PIU-Einheiten sind für die Isolierung von Möbeln und Ausrüstungen vorgesehen. Der untere Teil synchronisiert sich mit der Bodenbewegung, während die Einheit oben gleitet, um kurz- und langdauernde Erschütterungen aufzunehmen; bei langen, starken Erschütterungen rutscht die Einheit und dissipiert die Energie.

PIU Serie — Empfohlene Tragfähigkeiten

• PIU-3: 2.940 N (300 kgf)

PFC (Plane Friction Control) Serie
PFC-Einheiten bieten einstellbaren Reibungswiderstand zur Steuerung des Rollverhaltens des Planeveyor. Die Laufoberflächen der Kugeln bestehen aus harten Materialien (z. B. Eisen), um gewünschte Reibungscharakteristika zu erzielen und Bewegungen durch kontrolliertes Gleiten zu absorbieren.

PFC Serie — Empfohlene Tragfähigkeiten

• PFC-5: 4.900 N (500 kgf)

CRX (Cross Roller Unit) Serie
CRX-Einheiten dämpfen Vibrationen durch kreuzweise angeordnete Rollen auf zwei Ebenen (X- und Y-Achse). Die Rollen ermöglichen Bewegung während der Erschütterung und führen die Rückstellung in die Ausgangsposition nach dem Ereignis.

CRX Serie — Empfohlene Tragfähigkeiten

• CRX: 39,2 kN (4 tf)

Merkmale / technische Daten

• Produktfamilie: Seismic Isolation Planeveyor (PS-, PIU-, PFC-, CRX-Serien)
• Hauptfunktion: seismische Isolierung durch Gleiten, Reibungssteuerung oder Kreuzrollen-Wiederherstellung
• Anwendungen: Wohn- und Bürogebäude, öffentliche Einrichtungen, Krankenhäuser, Schulen, Isolierung von Möbeln und Geräten
• Materialien: Stahl, Edelstahl, Kunstharz
• Konformität: RoHS
• Beispielmodelle und Kapazitäten: PS-50 (49 kN / 5 tf), PS-80 (78,4 kN / 8 tf), PIU-3 (2.940 N / 300 kgf), PFC-5 (4.900 N / 500 kgf), CRX (39,2 kN / 4 tf)
• Konstruktionshinweise: PS verwendet mehrere Kugeln und Gleiten; PIU gleitet zur Aufnahme kurzer und langer Erschütterungen; PFC ermöglicht einstellbare Reibung; CRX verwendet Kreuzrollen zur Rückstellung
