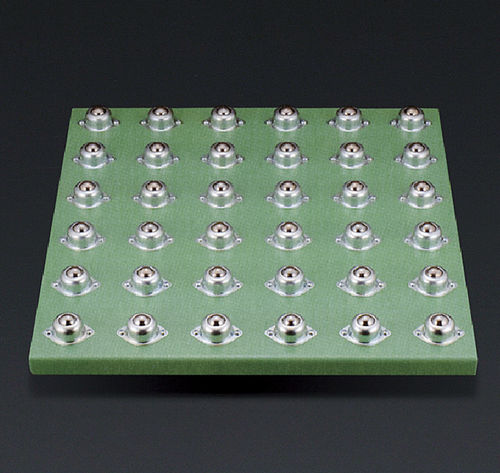

Edelstahl-Kugelrolle PVU series

StahlKunststofffür schwere Lasten

Produktübersicht
Einheitliche, pressgeformte Planeveyor-Module und -Tische zum Fördern und Richtungswechseln schwerer Teile und Formgestelle. Verfügbar mit standardisierten Staubabscheideeinheiten und verstärkten Varianten für mittlere und schwere Lasten. Typische Anwendungen: Förderübergabe, Richtungswechsel, Integration von Tischhebern.

Enthaltene Serien

• PVU-Serie
• PVUH-Serie
• PVUFH-Serie
• PVT / PVT-50H / PVHLT / PVLT Serien

PVU-Serie - Spezifikationen
Model / L / P / P1 / K / K1 / Gewicht / Anzahl zu verwendender Planeveyor / Einsatzrichtung
PVU-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 1,8 kg / PV50UH (6 Stück) / Aufwärts
PVU-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 2,6 kg / PV50UH (9 Stück) / Aufwärts
PVU-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 3,5 kg / PV50UH (12 Stück) / Aufwärts
PVU-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 5,2 kg / PV50UH (18 Stück) / Aufwärts

PVUH-Serie - Spezifikationen
Model / L / P / P1 / K / K1 / Gewicht / Anzahl zu verwendender Planeveyor / Einsatzrichtung
PVUH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,3 kg / PV30U + Verstärkungsteile (6 Stück) / Aufwärts
PVUH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 4,9 kg / PV30U + Verstärkungsteile (9 Stück) / Aufwärts
PVUH-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 6,5 kg / PV30U + Verstärkungsteile (12 Stück) / Aufwärts
PVUH-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 9,7 kg / PV30U + Verstärkungsteile (18 Stück) / Aufwärts

PVUFH-Serie - Spezifikationen
Model / L / P / P1 / K / K1 / Gewicht / Anzahl zu verwendender Planeveyor / Einsatzrichtung
PVUFH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,7 kg / PV120UFH (6 Stück) / Aufwärts
PVUFH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 5,6 kg / PV120UFH (9 Stück) / Aufwärts
PVUFH-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 7,4 kg / PV120UFH (12 Stück) / Aufwärts
PVUFH-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 11,1 kg / PV120UFH (18 Stück) / Aufwärts

PVT / Tischserien - Übersicht & Spezifikationen
Zum Richtungswechseln schwerer Teile und Formgestelle. Tischform, Abmessungen und Kugelteilung sind nach Anwendung anpassbar.

PVT-Serie - Spezifikationen
Model / A / B / C / Gewicht / Anzahl zu verwendender Planeveyor / Einsatzrichtung
PVT-6 / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV30 (36 Stück) / Aufwärts
PVT-9 / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV30 (81 Stück) / Aufwärts

PVT-50H-Serie - Spezifikationen
Model / A / B / C / Gewicht / Anzahl zu verwendender Planeveyor / Einsatzrichtung
PVT-6-50H / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV50H (36 Stück) / Aufwärts
PVT-9-50H / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV50H (81 Stück) / Aufwärts

PVHLT / PVLT - Übersicht & Spezifikationen
PVHLT: handbetriebener Tischheber, Planeveyor im Inneren gelagert; durch Handhebel bewegt sich die Tischplatte auf/ab. PVLT: luftbetätigter Tischheber mit Planeveyor im Inneren; empfohlener Luftdruck 0,5 MPa.

PVHLT - Spezifikationen
PVHLT-6 / 600 mm / P100×5=500 mm / 76,0 kg / PV30 (36 Stück) / Aufwärts
PVHLT-9 / 900 mm / P100×8=800 mm / 120,0 kg / PV30 (81 Stück) / Aufwärts

PVLT - Spezifikationen
PVLT-6 / 600 mm / P100×5=500 mm / 54,1 kg / PV30 (36 Stück) / Aufwärts
PVLT-9 / 900 mm / P100×8=800 mm / 81,2 kg / PV30 (81 Stück) / Aufwärts

Technische Daten

• Produkttyp: einheitliche, pressgeformte Planeveyor-Module und -Tische zum Fördern und Richtungswechseln schwerer Teile und Formgestelle.
• Materialien: STEEL, STAINLESS (verfügbar), RESIN.
• Konformität / Kennzeichnungen: RoHS; PAT; PAT.P.
• Staubabscheideeinheiten: standardisierte Optionen verfügbar (z. B. PV50UH, PV50H, PV120UFH).
• PV50UH: empfohlene Nutzlast 490 N (50 kgf). Max. Traglast: 600 kg.
• PV30U + Verstärkungsteile: empfohlene Nutzlast 490 N (50 kgf). Max. Traglast: 700 kg (bei Verstärkung).
• PV120UFH: statische Nennlast 1.960 N (200 kgf); Tragfähigkeitswertung 1.176 N (120 kgf). Max. Traglast: 1.000 kg.
• PV30 / PV30-Komponenten: empfohlene Nutzlast 294 N (30 kgf). Max. Traglast abhängig von Anwendung: Beispiele 300–500 kg je nach Modell.
• PVLT: luftbetätigter Tischheber. Empfohlener Luftdruck: 0,5 MPa.
• Typische Montage-/Größenparameter pro Modell verfügbar: Längen (L/A) 600 mm, 900 mm, 1200 mm, 1800 mm mit den oben aufgeführten Teilungen und Bohrbildern.
