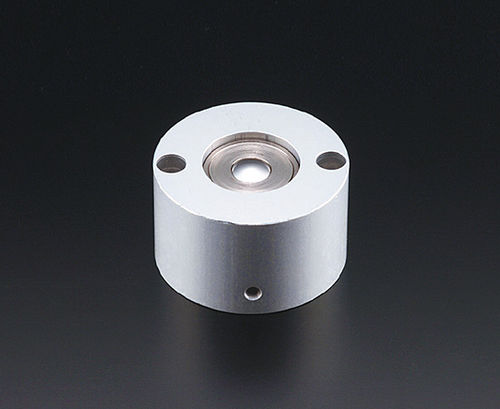

Druckluft-Hebegerät PV-A series

pneumatisch betriebenEin-SäulenZylinder

Übersicht
Die Baureihe PV-A sind druckluftbetätigte Planeveyor-Heber, die eine Kolbeneinheit (oder verkettete Einheiten) mit integriertem Luftzylinder verwenden. Sie heben das Werkstück von der Tischfläche an und ermöglichen durch Unterstützung auf Kugeln eine 360°-freie Richtungsbewegung. Die Einheiten erlauben Auf- und Abstellung und können einzeln oder in Serie für längere Längen und Lastverteilung eingesetzt werden.

Einzel · Verkettete Ausführung

• Einzelbetrieb: Modelle mit einer Kolbeneinheit (Beispiele: PV50A, PV120A).
• Verketteter Betrieb: mehrere verbundene Einheiten zur Erhöhung der Länge, Kugelanzahl und Lastverteilung.

Typen und Einsatz
Planeveyor-Heber sparen Arbeitsaufwand, indem sie das Werkstück mit dem eingebauten Zylinder anheben und frei positionieren. Befestigungsarten umfassen Quadratnut- und T-Nut-Typen zur Anpassung an Maschinentische und Spannvorrichtungen. Verbindungstypen ermöglichen flexible Einbaupositionen.

• Quadratnut: umfangreiches Sortiment je nach Werkstückgröße und -gewicht.
• T-Nut: kompatibel mit vorhandenen T-Slots (z. B. Pressen).
• Einzel/Verkettet: beim Absenken kann das Werkstück auf dem Gehäuse abgestellt werden; verkettete Einheiten ermöglichen das Bewegen größerer Werkstücke.

Betriebshinweise / Empfohlenes Schaltbild
Verwenden Sie Druckluft zum Anheben der Kugeln (Hebe), Luftablassen ermöglicht das Absenken durch Eigengewicht. Zum Absenken den Zylinder über ein 3/2-Wegeventil entlüften; für erzwungenes Absenken wird ein Vakuumerzeuger eingesetzt. Planen Sie die Pneumatik entsprechend den Anforderungen an Hebe-, kontrolliertes Absenk- und erzwungenes Absenkverhalten.

Repräsentative PV-A-Modelle (Auswahlangaben)
Beispiele: PV50A — 1 Kolben; Versorgungsdruck 0,4–0,6 MPa; Aufwärtskraft ca. 608N (0,4MPa) bis 921N (0,6MPa); Gewicht 375 g; Hauptkugel SUJ2; Aufnahme SCM415; Gehäuse Al; Einsatz: Aufwärts/Abwärts. PV120A — 1 Kolben; Aufwärtskraft ca. 1205N (0,4MPa) bis 1754N (0,6MPa); Gewicht 912 g; Materialien entsprechend.

PVL-T (T-Nut Typ) — Repräsentative Daten
Beispiele: PVL13T-● — 1 Kolben; Aufwärtskraft ≈137N (0,4MPa) / 176N (0,5MPa) / 216N (0,6MPa); Hauptkugel SUJ2; Aufnahme SCM415; Gehäuse Al; Einsatz auf/ab. PVL20T-● — Aufwärtskraft ≈176N / 225N / 274N (0,4/0,5/0,6MPa). Die PVL-Serie bietet variable Längen und Kugelanzahlen zur Bestimmung der Last pro Kugel.

PVDL (hydraulisch betätigter Planeveyor-Heber) — Zusammenfassung
Der PVDL kombiniert hydraulische Hubkraft mit der frei positionierbaren Planeveyor-Eigenschaft. Typische Daten (z. B. PVDL50): zulässige Drücke, Aufwärtskräfte bei angegebenen Ölpressungen, kleine Hubwege (z. B. ≈3 mm), Ölmenge und empfohlenes Arbeitsöl (z. B. ISO VG32). Verfügbar in Volllängen- und Mehrfacheinheiten-Konfigurationen.

Weitere Varianten und besondere Merkmale

• PVLR Roller-Heber-Variante für rollengestützte Bewegung bei Erhalt der Planeveyor-Positionierung.
• Varianten: Quadratnut, T-Nut, Federpuffer, Staubabsaugung, Reinraumtauglichkeit und maßgeschneiderte Längen.
• Materialien: Hauptkugeln SUJ2, Aufnahme SCM415, Gehäuse meist Al; Stahl-, Edelstahl- und Resin-Optionen für bestimmte Modelle.

Zeichnungen / CAD
3D-CAD- und PDF-Zeichnungsdateien sind für jedes Modell verfügbar; modellbezogene CAD/PDFs werden auf Anfrage bereitgestellt.

Eigenschaften / Technische Daten

• Betriebsmedium: Druckluft (PV-A, PVL) oder Hydrauliköl (PVDL).
• Empfohlener Betriebsdruck (PV-A / PVL): 0,4–0,6 MPa; typische Druckfestigkeit ≈0,9 MPa bei pneumatischen Typen.
• Aufwärtskraft: modellabhängig (z. B. PV50A bis ≈921N bei 0,6 MPa; PV120A bis ≈1754N bei 0,6 MPa).
• Material Hauptkugel: SUJ2; Aufnahme: SCM415; Gehäuse: typ. Aluminium.
• Hebeprinzip: Kolbenwirksame Kugelhebung zur Unterstützung des Werkstücks und Ermöglichung freier 360°-Bewegung.
• PVL: T-Nut-Montage und anpassbare Längen; optionale Griffe und Sonderlängen.
• PVDL hydraulisch: höhere Hubkräfte bei begrenztem Hubweg (z. B. PVDL50 ≈3 mm); Öltyp und Druckgrenzen modellabhängig; typische Temperaturbereiche in den Modelldaten.
• Konfigurationen: Einzel, verkettet, Rollheber, Staubabsaugung und Reinraumvarianten für unterschiedliche Einsatzanforderungen.
