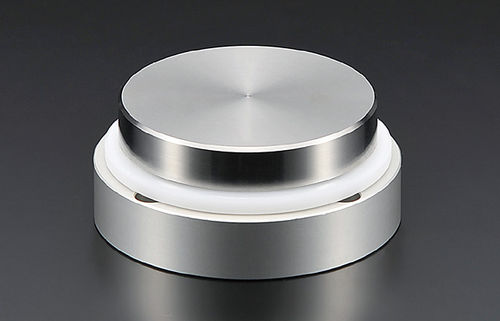

Zentrier- und Strecksystem PVXM series

Übersicht
Die Zentriereinheit PVXM ist eine Positionierstütze, die schnelles und präzises Positionieren von Werkstücken in Fertigungsprozessen ermöglicht. Die obere Platte gleitet frei 360° und ermöglicht ein sanftes Positionieren bei minimaler Partikelbildung. Die Platte kehrt bei Lastfreiheit per magnetischer Rückstellung in die Ausgangsposition zurück; Modelle mit Plattenverriegelung und optionalen Hebeeinheiten sind verfügbar.

Zur Zentriereinheit
Die Einheit trägt nicht plan aufgelegte Unterseiten und gleitet 360° unter Last. Übliche Montage erfolgt mit vier oder mehr Einheiten zur Unterstützung des Werkstücks. Wird das Werkstück durch einen Zylinder bewegt, gleitet die obere Platte zur Zentrierung; durch Luftzufuhr kann die Platte in der gewünschten Position verriegelt werden. Dadurch sind platzsparende Positionierlösungen möglich, z. B. für Reinraum-Produktionslinien (LCD-Fertigung). Neuere PVXM-Modelle weisen eine verkleinerte Bauform gegenüber Vorgängern, eine verbesserte Homing-Genauigkeit durch den PAT.P-Mechanismus und geringere Partikelemissionen auf.

Allgemeine Tabelle (Typ / gemeinsame Spezifikationen)
Typ: Obere Platte kehrt per Magnet in Ausgangsposition zurück (PVXM)
Obere Plattenverriegelung: Mit Verriegelung / Ohne Verriegelung
Hebeeinheit: Mit Hebung / Ohne Hebung
Empfohlene Tragfähigkeit: 98 N (10 kgf) bis 29.400 N (3.000 kgf) abhängig vom Modell
Horizontale Hub: Maximal ±50 mm
Einbaurichtung: Aufwärts
Druckbereich (bei Verwendung der Plattenverriegelung): 0,2 MPa bis 0,7 MPa
Temperaturbereich: 0 °C bis 60 °C

Modelle und Beispiel-Spezifikationen
Modell: PVXM300R-15 — Empfohlene Tragfähigkeit: 2.940 N (300 kgf) — Horizontaler Hub: ±15 mm — Schwebender Hub: - — Funktion: Mit Verriegelungsmechanismus der oberen Platte
Modell: PVXM1000R-50 — Empfohlene Tragfähigkeit: 9.800 N (1.000 kgf) — Horizontaler Hub: ±50 mm — Schwebender Hub: - — Funktion: Mit Verriegelungsmechanismus der oberen Platte
Modell: PVXM500R-25-L10W — Empfohlene Tragfähigkeit: 4.900 N (500 kgf) — Horizontaler Hub: ±25 mm — Schwebender Hub: 10 mm — Funktion: Mit Verriegelungsmechanismus der oberen Platte, mit Hebeeinheit

PVXT (Zentriereinheit für allgemeine Umgebung) — Zusammenfassung
Die PVXT-Serie passt die Innenstruktur für rauere allgemeine Umgebungen an, verbessert Stoßfestigkeit, Entladerbelastungsfestigkeit, Staubschutz und Dauerfestigkeit. Eine staubdichte Abdeckung ist optional erhältlich.
Beispielmodell: PVXT1000R-35 — Empfohlene Tragfähigkeit: 9.800 N (1.000 kgf) — Horizontaler Hub: ±35 mm — Funktion: Mit Verriegelungsmechanismus der oberen Platte

Eigenschaften / Hinweise zur Nutzung

• Magnetische Bauteile können je nach Magnetkraft benachbarte Geräte beeinflussen.
• Betreiben Sie die obere Platte innerhalb des angegebenen horizontalen Hubs und Drehwinkels, um Schäden zu vermeiden.
• Es wird empfohlen, das Produkt ohne Schmierung zu betreiben.

Reinraum- / Staubaufstiegsprüfung (PVXM) — Zusammenfassung
Testmodell: PVXM300R-15 (Obere Platte: SUS303 / Kleine Kugel: POM / Gehäuse: POM)
Testlast: 2.940 N (300 kgf)
Hub: 60 Zyklen/min, Hub 30 mm
Partikelgrundwert im Stillstand: PARTICLE 0.3µ: 2 Stück; PARTICLE 0.5µ: 0 Stück
Messgerät: AIR BORNE PARTICLE COUNTER RION HHPC-2 (Empfindlichkeit: 0,1 cfm/min) — Laufzeit: Dauerbetrieb 10 Std./Tag über 30 Tage

Technische Merkmale / Spezifikationen

• Materialien: Stahl, Edelstahl, Kunststoff
• Konformität: RoHS, PAT.P (patentierter Mechanismus zur Verbesserung der Homing-Genauigkeit)
• Empfohlener Lastbereich: 98 N (10 kgf) bis 29.400 N (3.000 kgf)
• Beispielkapazitäten nach Modell: PVXM300R-15 = 2.940 N (300 kgf); PVXM500R-25-L10W = 4.900 N (500 kgf); PVXM1000R-50 = 9.800 N (1.000 kgf)
• Horizontaler Hub: bis zu ±50 mm (max)
• Schwebender Hub: Modellabhängig (z. B. 10 mm für PVXM500R-25-L10W)
• Plattenrückführung: Magnetische Rückführung (PVXM) oder Federführung (PVXT)
• Plattenverriegelung: Verfügbar (mit / ohne Verriegelung)
• Hebeeinheit: Optional verfügbar (mit Hebung / ohne Hebung)
• Einbaurichtung: Aufwärts
• Druckbereich (bei Verriegelung): 0,2 MPa bis 0,7 MPa
• Betriebstemperaturbereich: 0 °C bis 60 °C
