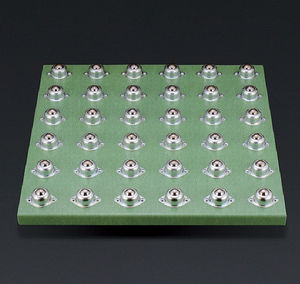

Edelstahl-Kugelrolle PV series

PolymerStahlPOM

Übersicht

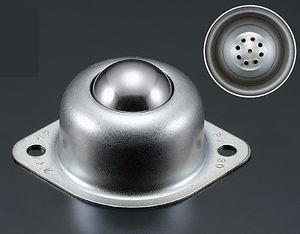

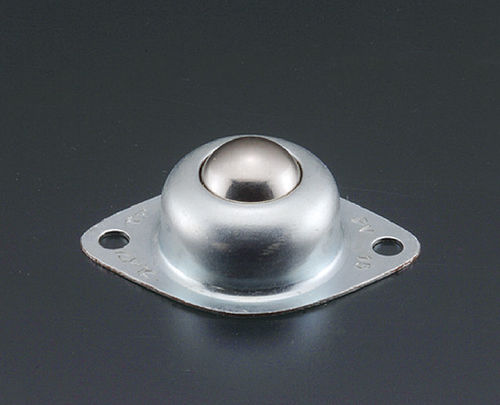

Die Planeveyor PV Serie besteht aus pressgeformten Transfer-Einheiten und ist eine wirtschaftliche, vielseitige Option innerhalb der Planeveyor-Produktreihe. Die Serie deckt einen weiten Bereich an Tragfähigkeiten ab, von leichten bis hin zu höher statisch ausgelegten Modellen.
Bei einigen kunststoffgeformten Varianten ist eine originale kugelförmige Oberfläche (PAT.P) vorgesehen; für ausgewählte Modelle ist ein Staubabführgerät erhältlich.

Materialien & Zertifizierungen

• Hauptmaterialien: STEEL, SUS304, SUS440C, SCM415, POM (Kunststoff)
• RoHS-konform
• Originale kugelförmige Oberfläche (PAT.P) bei einigen kunststoffgeformten Typen

Modelle und Spezifikationen
Tabellenkopf: Modell | Empfohlene Tragfähigkeit | Gewicht | Verwendungsrichtung | Hauptkugel | Kleine Kugeln | Gehäuse | Abdeckung

PV15-Gruppe
PV15 | 147N (15kgf) | 52g | Nach oben | STEEL | STEEL | SUS304 | SS
PV15S | 147N (15kgf) | 49g | Nach oben | SUS440C | SUS440C | SUS304 | SUS304

PV30-Gruppe
PV30 | 294N (30kgf) | 147g | Nach oben | STEEL | STEEL | SUS304 | SS
PV30S | 294N (30kgf) | 138g | Nach oben | SUS440C | SUS440C | SUS304 | SUS304
PV30J | 78.4N (8kgf) | 92g | Nach oben | POM | SUS440C | SUS304 | SS

PV50H-Gruppe
PV50H | 490N (50kgf) | 142g | Nach oben | STEEL | STEEL | SUS304 | SS
PV50HS | 490N (50kgf) | 134g | Nach oben | SUS440C | SUS440C | SUS304 | SUS304

PV80-Gruppe
PV80 | Statische Belastung 1.960N (200kgf) | Belastungswert 784N (80kgf) | 219g | Nach oben | STEEL | STEEL | SCM415 | SS
PV80S | Statische Belastung 1.960N (200kgf) | Belastungswert 784N (80kgf) | 220g | Nach oben | SUS440C | SUS440C | SUS440C | SUS304

PV120H-Gruppe
PV120H | Statische Belastung 1.960N (200kgf) | Belastungswert 1.176N (120kgf) | 230g | Nach oben | STEEL | STEEL | SCM415 | SS·SUM
PV120HS | Statische Belastung 1.960N (200kgf) | Belastungswert 1.176N (120kgf) | 232g | Nach oben | SUS440C | SUS440C | SUS440C | SUS304

PVP (Kunststoffgeformter Typ)
PVP30J | 78.4N (8kgf) | 38g | Nach oben·Nach unten | POM*1 | SUS304*1 | POM | POM
Hinweis: *1 Das Material der großen/kleinen Kugeln kann geändert werden.

PV15U-Gruppe
PV15U | 98N (10kgf) | 48g | Nach oben | STEEL | STEEL | SUS304 | SS
PV15US | 98N (10kgf) | 46g | Nach oben | SUS440C | SUS440C | SUS304 | SUS304
PV15UJ | 49N (5kgf) | 28g | Nach oben | POM | SUS440C | SUS304 | SS

PV30U-Gruppe
PV30U | 294N (30kgf) | 134g | Nach oben | STEEL | STEEL | SUS304 | SS
PV30US | 294N (30kgf) | 130g | Nach oben | SUS440C | SUS440C | SUS304 | SUS304
PV30UJ | 78.4N (8kgf) | 77g | Nach oben | POM | SUS440C | SUS304 | SS

PV50UH-Gruppe
PV50UH | 490N (50kgf) | 136g | Nach oben | STEEL | STEEL | SUS304 | SS
PV50UHS | 490N (50kgf) | 132g | Nach oben | SUS440C | SUS440C | SUS304 | SUS304

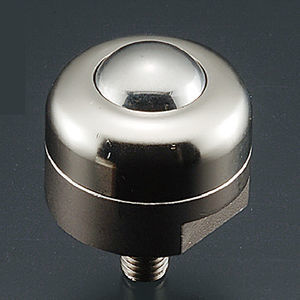

PV30UX (Ein-Schritt-Montage)
PV30UX | 294N (30kgf) | 150g | Nach oben | STEEL | STEEL | SUS304 | SS
Ein-Schritt-Montage: einfache Installation in einem Arbeitsschritt; das Hauptgehäuse muss nicht verschraubt werden, was Montage und Demontage ohne Werkzeuge vereinfacht.

PV30-B-Gruppe
PV30-B | 294N (30kgf) | 164g | Nach oben | STEEL | STEEL | SUS304 | SS
PV30-BJ | 78.4N (8kgf) | 106g | Nach oben | POM | STEEL | SUS304 | SS

Federpuffer-Typ (PV5-C / PV8-C)
Tabellenkopf: Modell | Einstelldruck | Maximaldruck | Gewicht | Verwendungsrichtung | Hauptkugel | Kleine Kugeln | Gehäuse | Abdeckung
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Nach oben | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Nach oben | STEEL | STEEL | SS | SS
Der Federpuffer-Typ nimmt die Arbeitslast mit einer im Planeveyor-Gehäuse eingebauten Feder auf.

Hinweise
Die PV-Serie umfasst viele Modellvarianten (Standardstahl, Edelstahlvarianten SUS, Kunststoff/POM-Varianten, Ein-Schritt-Montage und Federpuffer-Typen). Modellsuffixe kennzeichnen Material oder Typ (z. B. S = Edelstahl, J = POM/Kunststoff, U = Einheitstyp, H = schwer/statisch ausgelegt, B = Flansch/verschraubter Typ, C = Federpuffer-Typ).

Technische Merkmale

• Serienname: PV series
• Marke: ATEC CO., LTD.
• Produkttyp: pressgeformte Planeveyor-Serie (wirtschaftlich, vielseitig)
• Materialien: STEEL, SUS304, SUS440C, SCM415, POM (Kunststoff)
• Patente / Merkmale: originale kugelförmige Oberfläche (PAT.P) für einige kunststoffgeformte Produkte; Staubabführgerät für einige Varianten erhältlich
• Konformität: RoHS
• Empfohlene Tragfähigkeiten: Beispiele je Modell (von ~49N (5kgf) bis zu 1.960N statisch; Belastungswerte bis zu 1.176N bei größeren Modellen)
• Typische Verwendungsrichtung: Nach oben (bei vielen Modellen); einige Kunststofftypen unterstützen Nach oben und Nach unten
• Gewichtsbereich: Beispiele von ~18g bis ~232g je nach Modell und Material
• Modellvarianten: PV15, PV30, PV50H, PV80, PV120H, PVP30J, PV15U, PV30U, PV50UH, PV30UX, PV30-B, PV5-C, PV8-C, etc.
• CAD- und Zeichnungsdateien: 3D-CAD / PDF / DWG / DXF je Modell verfügbar
