Übersicht

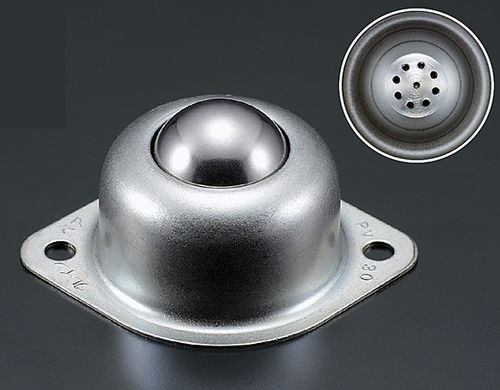

Herkömmliche Kugelbahnen neigen aufgrund ihrer Bauweise dazu, Staub im Inneren zurückzuhalten, was in rauen Umgebungen wie unter Wasser (Meerwasser, schlammiges Wasser), in Öl und Staub zu Drehversagen führen kann. Der Staubablass-Typ von Planeveyor nutzt die einzigartige sphärische Oberfläche (PAT.P), um Löcher bzw. Schlitze im Aufnahmeteil der kleinen Kugeln und in der Kugelabdeckung zu schaffen, durch die eingedrungener Staub und Wasser abgeleitet werden, was auch unter extremen Bedingungen eine kontinuierliche, reibungslose Drehung ermöglicht.
Hauptmerkmale
- Die einzigartige sphärische Oberfläche (PAT.P) ermöglicht das Einbringen mehrerer Staubablassöffnungen.
- Leitet Staub und Wasser, die in den Mechanismus eindringen, ab, um Drehversagen zu verhindern.
- Ein grundlegend anderer Ansatz als bei Dichtungen oder anderen Gegenmaßnahmen; setzt auf interne Ableitung statt auf Ausschluss.
Vergleich
Herkömmlich (alter Typ von Atec): Neigt dazu, das Eindringen von Staub zuzulassen, und ist in rauen Umgebungen (Unterwasser, Öl, Staub) im Nachteil.
Die einzigartige sphärische Oberfläche (PAT.P): Leitet eingedrungenen Staub ab und zeigt zuverlässige Leistung in rauen Betriebsumgebungen.
Beispiele für raue Einsatzbedingungen, die für den Staubableitungstyp geeignet sind
- Transport einer Eisenplatte mit Walzzunder
- Transport einer Form (Sandform)
- Steinbearbeitungsstätte (Sandstrahlen)
- Pulverformmaschine (Formbewegung)
- Werkstücktransport in einer Waschmaschine
- Werkstücktransport im Schneidprozess
- Keramikpulverformmaschine (Formung von Glasfasern)
Baureihen / Modelle (Übersicht)
Die PV-H-Baureihe umfasst mehrere Modelle und Varianten, darunter Pressform- und Schneidtypen mit Staubauslassöffnungen: PV50H, PV50HS, PV50UH, PV50UHS, PV120H, PV120UFH, PV20BH, PV20BSH, PV50BH, PV50BSH, PV120BH, PV120BSH, PVS20B, PVS20BS, PVS50B, PVS50BS, PVS120B, PVS120BS, PV50FH, PV50FHS, PV120FH, PV120FHS, PV160FH, PV160FHS, PV260FH, PV260FHS, PV400FH, PV400FHS, PV900FH, PV900FHS, PVS50F, PVS50FS, PVS120F, PVS120FS, PVS160FM, PVS160FMS, PVS260FM, PVS260FMS, PVS400FM, PVS400FMS, PVS900FM, PVS900FMS.
Technische Tabellen
PV50H / PV50HS / PV50UH / PV50UHS
Modell / Empfohlene Tragkraft / Gewicht / Einbaurichtung / Hauptkugel / Kleinkugeln / Gehäuse / Abdeckung / 3D
PV50H / 490 N (50 kgf) / 142 g / nach oben / STAHL / STAHL / SUS304 / SS / (3D verfügbar)
PV50HS / 490 N (50 kgf) / 134 g / nach oben / SUS440C / SUS440C / SUS304 / SUS304 / (3D verfügbar)
PV50UH / 490 N (50 kgf) / 136 g / nach oben / STAHL / STAHL / SUS304 / SS / (3D verfügbar)
PV50UHS / 490 N (50 kgf) / 132 g / nach oben / SUS440C / SUS440C / SUS304 / SUS304 / (3D verfügbar)
PV120H / PV120UFH
Modell / Statische Nennlast / Tragfähigkeit / Gewicht / Einbaurichtung / Hauptkugel / Kleinkugeln / Gehäuse / Abdeckung / CAD
PV120H / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 230 g / nach oben / STAHL / STAHL / SCM415 / SS·SUM / (CAD verfügbar)
PV120UFH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 320 g / nach oben / SUJ2 / SUJ2 / SCM415 / SUM / (CAD verfügbar)
PV20BH / PV20BSH
Modell / Statische Nennlast / Tragfähigkeit / Gewicht / Einbaurichtung / Hauptkugel / Kleinkugeln / Gehäuse / Abdeckung / CAD
PV20BH / 784 N (80 kgf) / 196 N (20 kgf) / 48 g / nach oben / SUJ2 / SUJ2 / SCM415 / SUM / (CAD verfügbar)
PV20BSH / 784 N (80 kgf) / 196 N (20 kgf) / 47 g / nach oben / SUS440C / SUS440C / SUS440C / SUS303 / (CAD verfügbar)
PV50BH / PV50BSH
Modell / Statische Nennlast / Tragfähigkeit / Gewicht / Einbaurichtung / Hauptkugel / Kleinkugeln / Gehäuse / Abdeckung
PV50BH / 1.078 N (110 kgf) / 490 N (50 kgf) / 94 g / nach oben / SUJ2 / SUJ2 / SCM415 / SUM
PV50BSH / 1.078 N (110 kgf) / 490 N (50 kgf) / 92 g / nach oben / SUS440C / SUS440C / SUS440C / SUS303
PV120BH / PV120BSH
Modell / Statische Nennlast / Tragfähigkeit / Gewicht / Einbaurichtung / Hauptkugel / Kleinkugeln / Gehäuse / Abdeckung
PV120BH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 340 g / nach oben / SUJ2 / SUJ2 / SCM415 / SUM
PV120BSH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 336 g / nach oben / SUS440C / SUS440C / SUS440C / SUS303
PVS-Serie (Schraubtyp, nach unten)
Modell / Statische Nennlast / Tragfähigkeit / Gewicht / Einbaurichtung / Hauptkugel / Kleinkugeln / Gehäuse / Abdeckung
PVS20B / 343 N (35 kgf) / 196 N (20 kgf) / 50 g / nach unten / SUJ2 / SUJ2 / SCM415 / SUM
PVS20BS / 343 N (35 kgf) / 196 N (20 kgf) / 49 g / nach unten / SUS440C / SUS440C / SUS440C / SUS303
PVS50B / 588 N (60 kgf) / 490 N (50 kgf) / 98 g / nach unten / SUJ2 / SUJ2 / SCM415 / SUM
PVS50BS / 588 N (60 kgf) / 490 N (50 kgf) / 96 g / nach unten / SUS440C / SUS440C / SUS440C / SUS303
PVS120B / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 282 g / nach unten / SUJ2 / SUJ2 / SCM415 / SUM
PVS120BS / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 280 g / nach unten / SUS440C / SUS440C / SUS440C / SUS303
PV-FH-Serie (Flanschausführung, nach oben)
Modell / Statische Nennlast / Tragfähigkeit / Gewicht / Einbaurichtung / Hauptkugel / Kleinkugeln / Gehäuse / Abdeckung
PV50FH / 1.078 N (110 kgf) / 490 N (50 kgf) / 109 g / nach oben / SUJ2 / SUJ2 / SCM415 / Al
PV50FHS / 1.078 N (110 kgf) / 490 N (50 kgf) / 108 g / nach oben / SUS440C / SUS440C / SUS440C / Al
PV120FH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 256 g / nach oben / SUJ2 / SUJ2 / SCM415 / Al
PV120FHS / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 248 g / nach oben / SUS440C / SUS440C / SUS440C / Al
PV160FH / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 494 g / nach oben / SUJ2 / SUJ2 / SCM415 / Al
PV160FHS / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 506 g / nach oben / SUS440C / SUS440C / SUS440C / Al
PV260FH / 3.920 N (400 kgf) / 2.548 N (260 kgf) / 847 g / nach oben / SUJ2 / SUJ2 / SCM415 / Al
PV260FHS / 3.920 N (400 kgf) / 2.548 N (260 kgf) / 870 g / nach oben / SUS440C / SUS440C / SUS440C / Al
PV400FH / 7.840 N (800 kgf) / 3.920 N (400 kgf) / 2.050 g / nach oben / SUJ3 / SUJ2 / SCM415 / Al
PV400FHS / 7.840 N (800 kgf) / 3.920 N (400 kgf) / 2.083 g / nach oben / SUS440C / SUS440C / SUS440C / Al
PV900FH / 17.640 N (1.800 kgf) / 8.820 N (900 kgf) / 5.400 g / nach oben / SUJ3 / SUJ2 / SCM415 / Al
PV900FHS / 17.640 N (1.800 kgf) / 8.820 N (900 kgf) / 5.560 g / nach oben / SUS440C / SUS440C / SUS440C / Al
PVS-F-Serie (Flanschausführung, nach unten)
Modell / Statische Nennlast / Tragfähigkeit / Gewicht / Einbaurichtung / Hauptkugel / Kleinkugeln / Gehäuse / Abdeckung
PVS50F / 588 N (60 kgf) / 490 N (50 kgf) / 111 g / nach unten / SUJ2 / SUJ2 / SCM415 / Al
PVS50FS / 588 N (60 kgf) / 490 N (50 kgf) / 110 g / nach unten / SUS440C / SUS440C / SUS440C / Al
PVS120F / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 260 g / nach unten / SUJ2 / SUJ2 / SCM415 / Al
PVS120FS / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 252 g / nach unten / SUS440C / SUS440C / SUS440C / Al
PVS160FM / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 485 g / nach unten / SUJ2 / SUJ2 / SCM415 / Al
PVS160FMS / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 556 g / nach unten / SUS440C / SUS440C / SUS440C / Al
PVS260FM / 4.900 N (500 kgf) / 2.548 N (260 kgf) / 872 g / nach unten / SUJ2 / SUJ2 / SCM415 / Al
PVS260FMS / 4.900 N (500 kgf) / 2.548 N (260 kgf) / 1.002 g / nach unten / SUS440C / SUS440C / SUS440C / Al
PVS400FM / 8.820 N (900 kgf) / 3.920 N (400 kgf) / 1.599 g / nach unten / SUJ3 / SUJ2 / SCM415 / Al
PVS400FMS / 8.820 N (900 kgf) / 3.920 N (400 kgf) / 1.620 g / nach unten / SUS440C / SUS440C / SUS440C / Al
PVS900FM / 18.620 N (1.900 kgf) / 8.820 N (900 kgf) / 5.410 g / nach unten / SUJ3 / SUJ2 / SCM415 / Al
PVS900FMS / 18.620 N (1.900 kgf) / 8.820 N (900 kgf) / 5.660 g / nach unten / SUS440C / SUS440C / SUS440C / Al
Eigenschaften / Technische Daten
- Patent / Mechanismus: Originelle sphärische Oberfläche (PAT.P)
- Materialien: STAHL, EDELSTAHL (SUS-Varianten), KUNSTSTOFF (sofern zutreffend)
- Konformität: RoHS-konform für die Serie
- Einsatzrichtung: Nach-oben-Ausführungen (PV-H, PV-BH, PV-FH-Varianten) sowie nach unten gerichtete Typen (PVS-B-, PVS-F-Varianten)
- Lastbereiche: von ca. 343 N (35 kgf) bis 18.620 N (1.900 kgf), je nach Modell
- Gewichtsbereich: von ~47 g bis zu mehreren Kilogramm, je nach Modell
- Anwendungsbereiche: Handhabung in staubigen, nassen, öligen, unter Wasser oder abrasiven Umgebungen; Transfer bei Form- und Pulverformverfahren; Wasch- und Schneidprozesse; Steinbearbeitung
